自装卸式双轴物料转运拖车结构设计

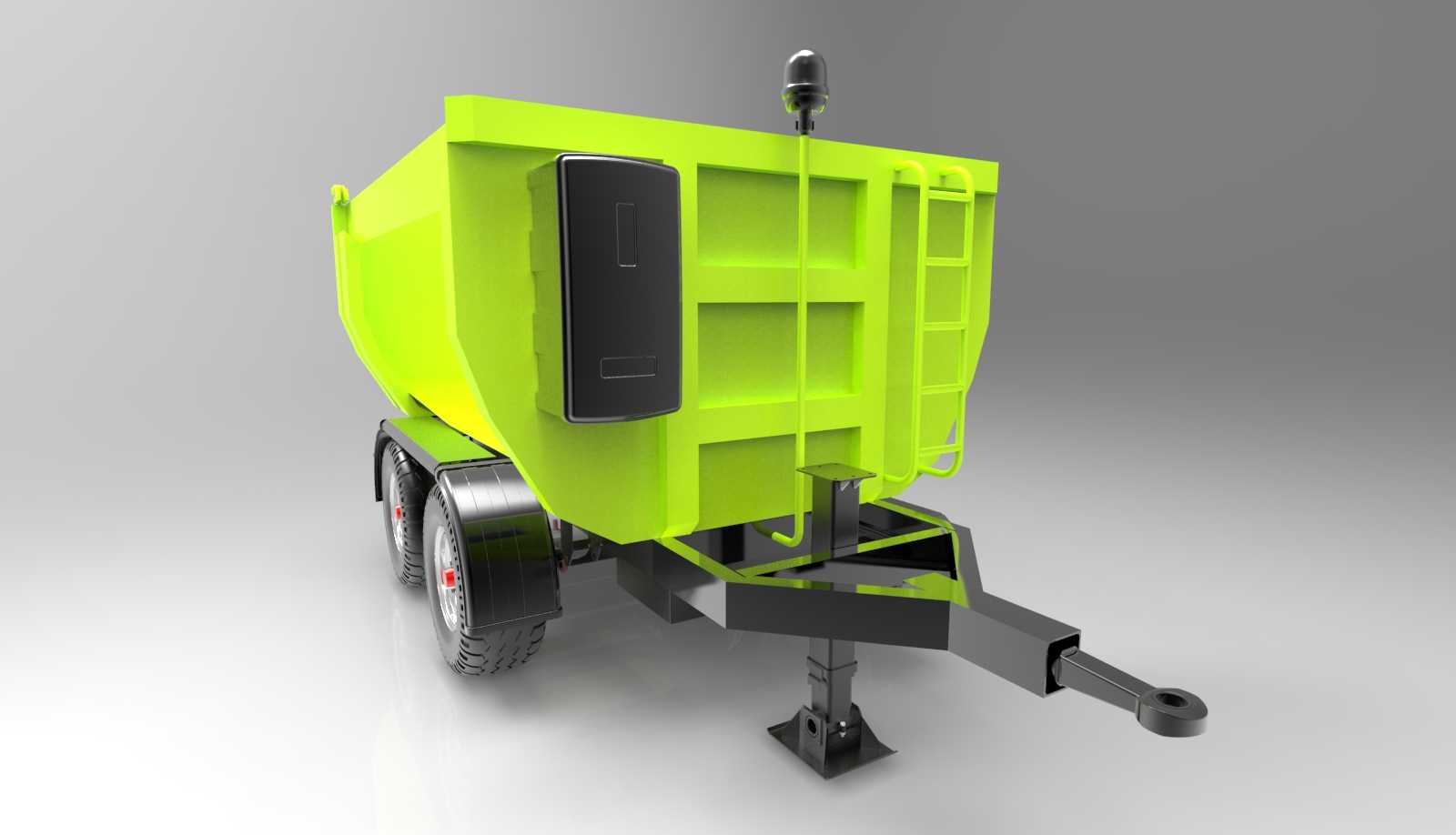

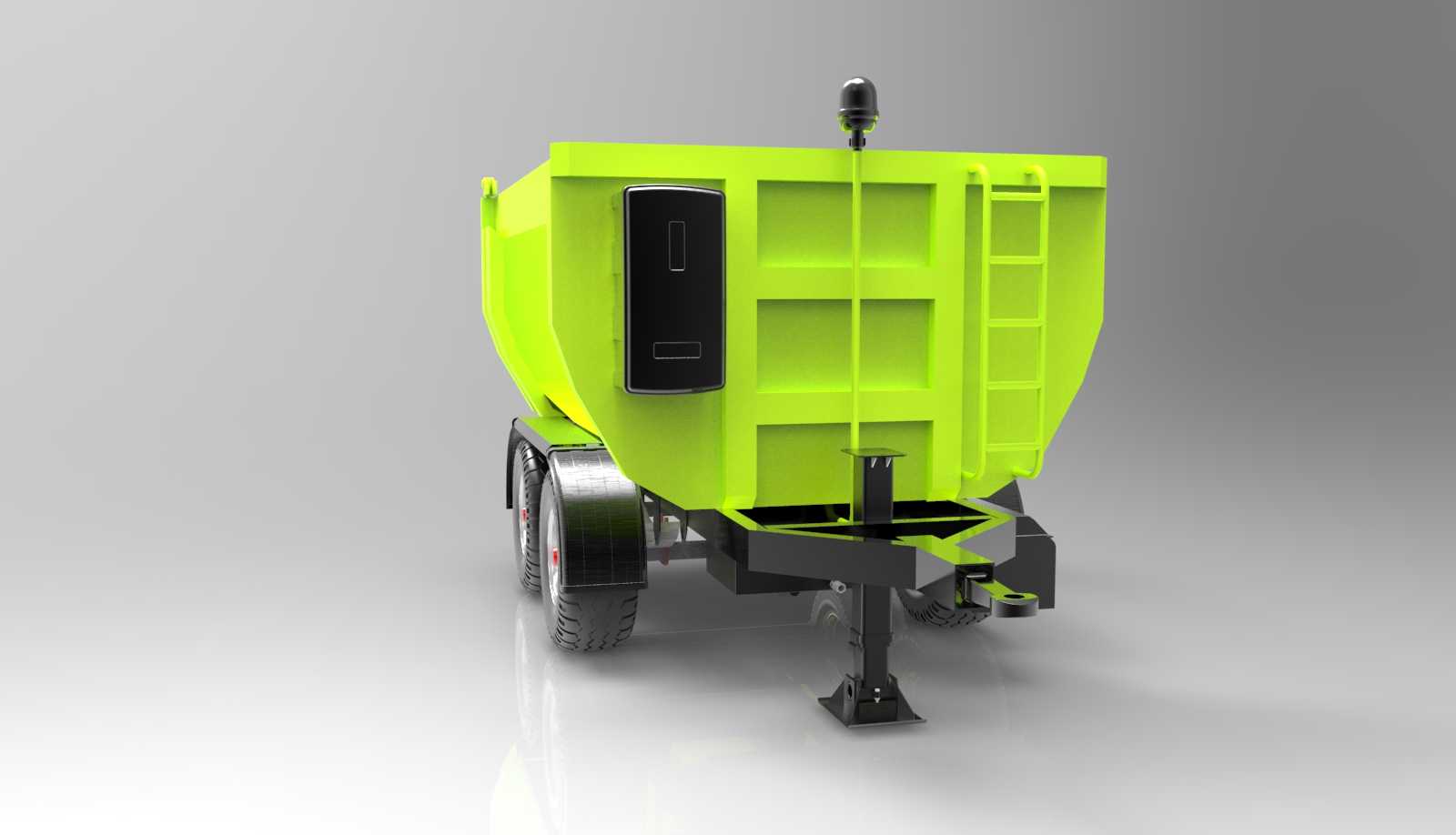

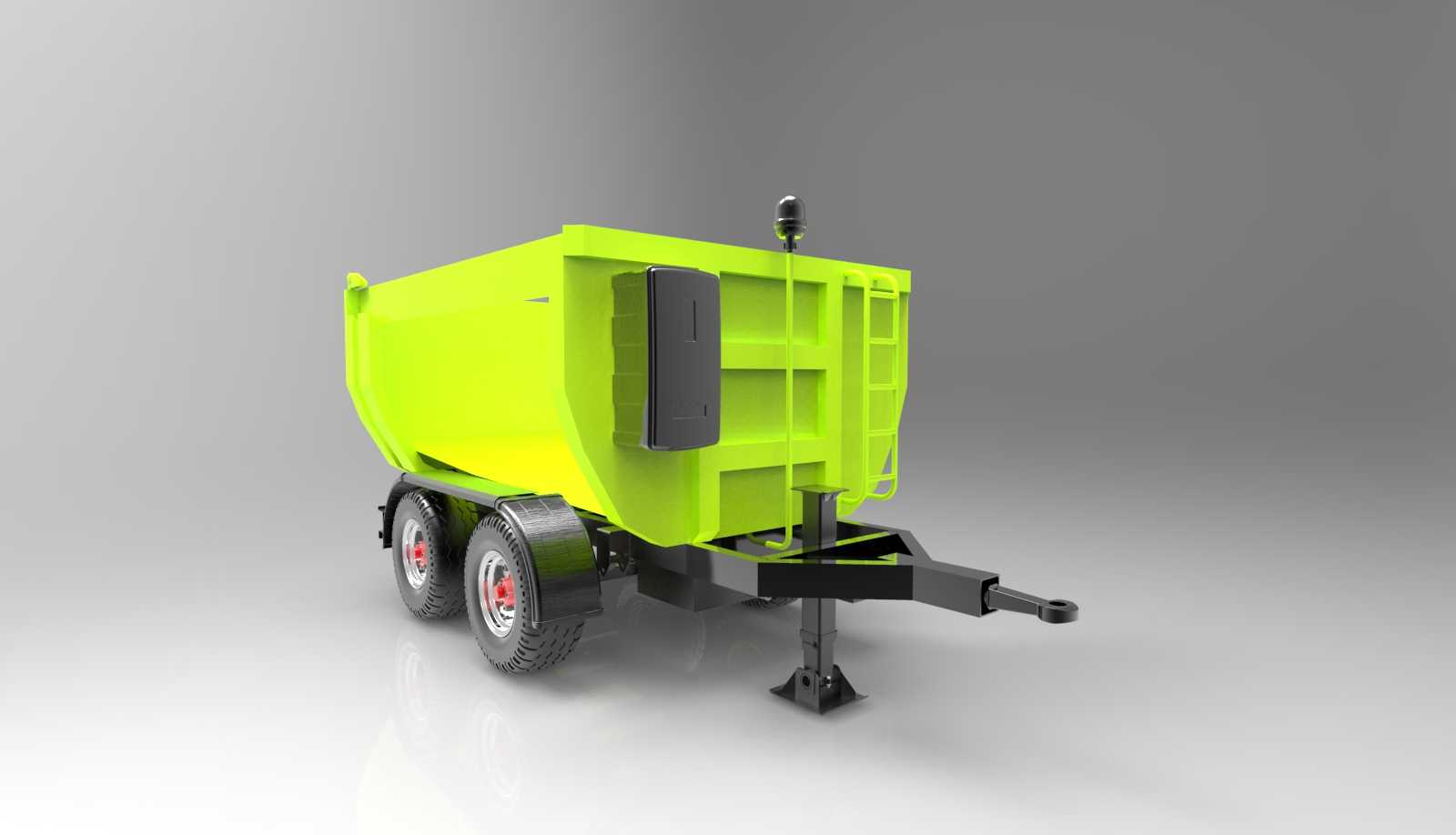

　　这款自装卸式双轴物料转运拖车，主要面向厂区内部散料周转、小型工程现场短驳、农牧场废弃物收集等场景设计，可适配常规农用拖拉机、厂区内燃牵引车等牵引设备，无需额外配套装载机械即可独立完成散料的装料、转运、卸料全流程作业，大幅降低短驳作业的设备配套成本。从结构布局来看，整车采用双轴四轮行走配置，轮距匹配厂区常规硬化道路、田间临时作业道的通行宽度，牵引架采用标准铰接式连接结构，连接端预留通用牵引销安装位，可兼容多数牵引设备的挂接接口，牵引架下方设置可折叠式支撑腿，脱挂状态下可稳定支撑整车前端，避免前倾。核心的自装卸功能通过前端翻转装载臂与尾部卸料举升机构配合实现，前端装载臂采用多组铰接连杆结构，配合液压油缸驱动，

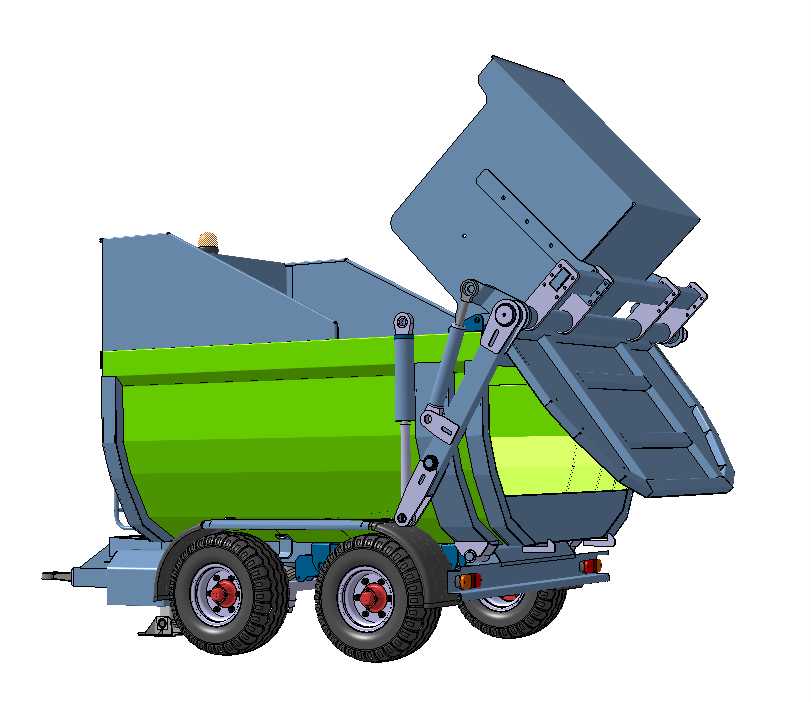

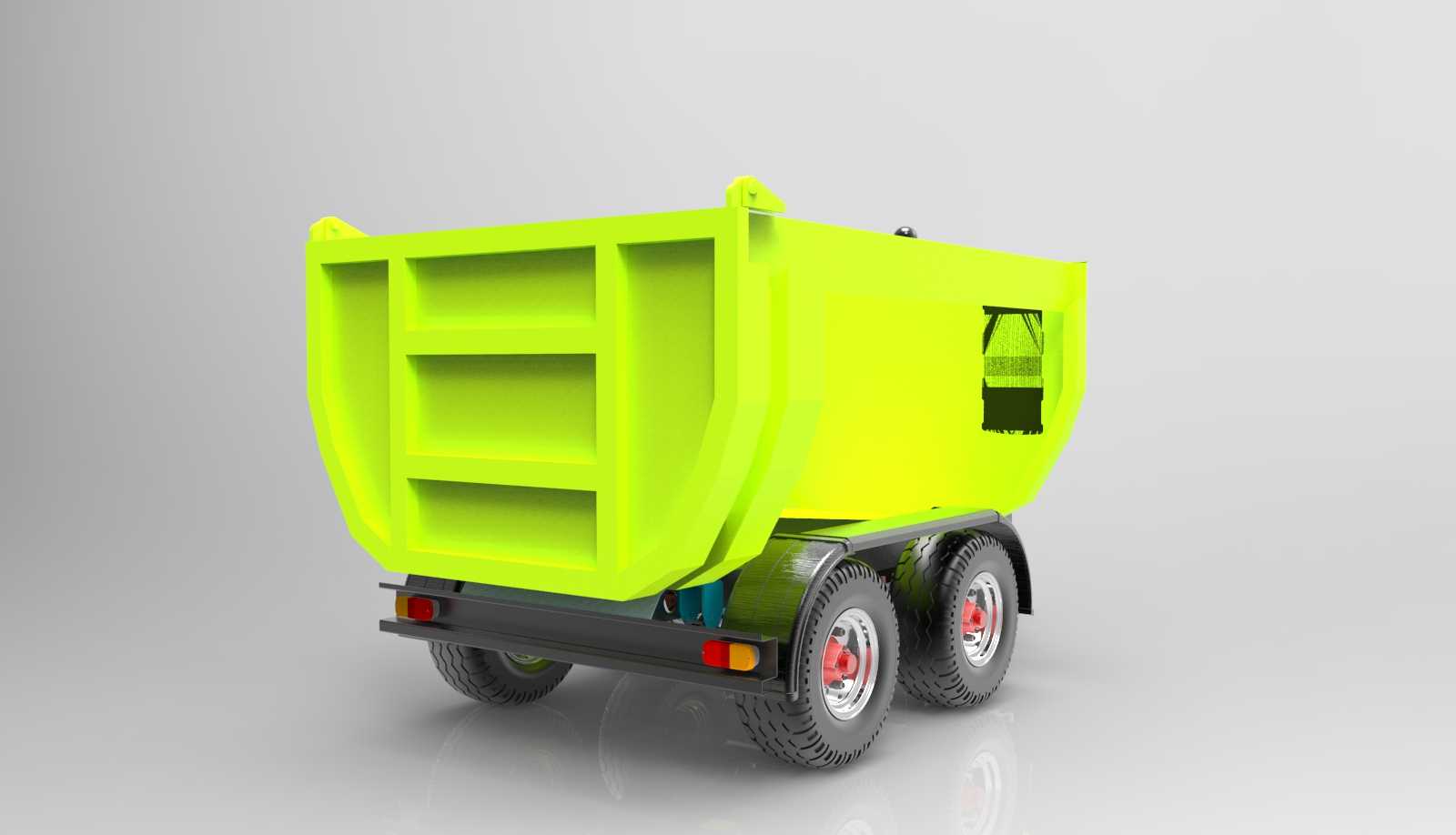

　　可将地面标准容积的料桶直接提升翻转，将物料倾倒入车斗内部，装载臂的翻转行程经过限位校核，最大举升高度适配常规120L、240L标准物料桶的提升需求，铰接点处设置耐磨衬套，减少长期往复转动带来的结构磨损。车斗主体采用变截面设计，底部为圆弧过渡结构，避免散料堆积残留，车斗尾部设置可自动开合的尾门，举升卸料时尾门随举升角度自动开启，无需人工手动解锁。举升机构采用单组多级液压油缸布置在车斗前端下方，举升角度最大可达47度，可保证车斗内粘性散料也能顺利卸出，油缸安装座采用加强筋焊接结构，可承受举升过程中的偏载冲击力。行走系统采用重载橡胶轮胎搭配钢制轮毂，单轮额定承载匹配整车满载1.8吨的总质量要求，轮轴处设置密封式轴承座，

　　适应多尘作业环境下的长期免维护使用，车身后部两侧设置反光标识与示宽灯安装位，满足厂区内部作业的安全警示要求。整车的安装边界充分考虑了窄通道通行需求，整车宽度控制在1.8米以内，最小转弯半径适配厂区3.5米宽通道的转弯要求，装载臂收起状态下整车总长度不超过4.2米，可在狭小作业区域内灵活调头。结构设计过程中对所有铰接点、受力焊缝位置做了应力校核，满载举升状态下车架最大变形量控制在1.2毫米以内，避免长期使用出现车架变形、铰接点卡滞等问题，车斗内壁预留了耐磨衬板安装孔位，用户可根据转运物料的磨损特性加装衬板，延长整车使用寿命。
