商用车燃油箱与车架安装结构设计

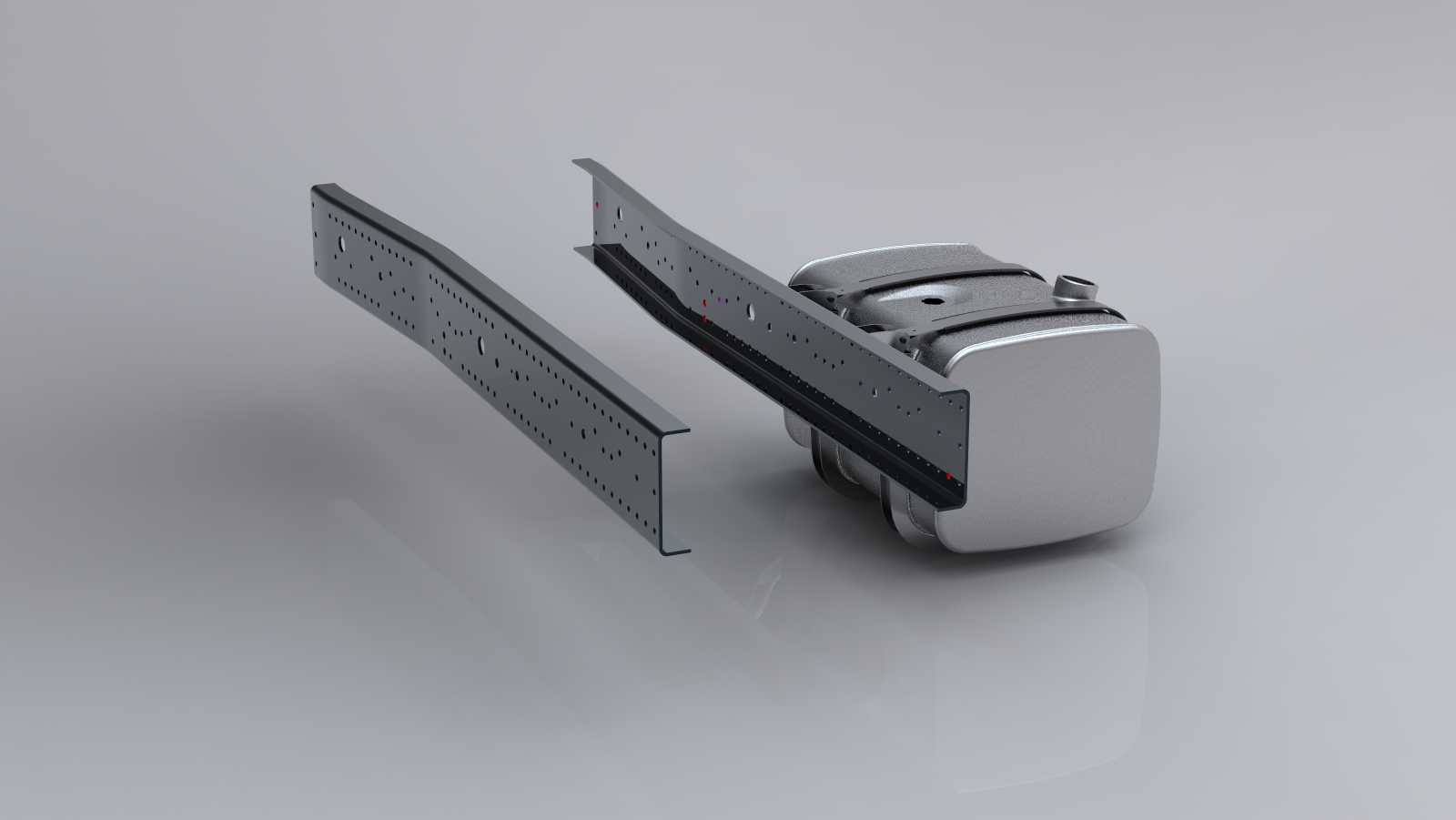

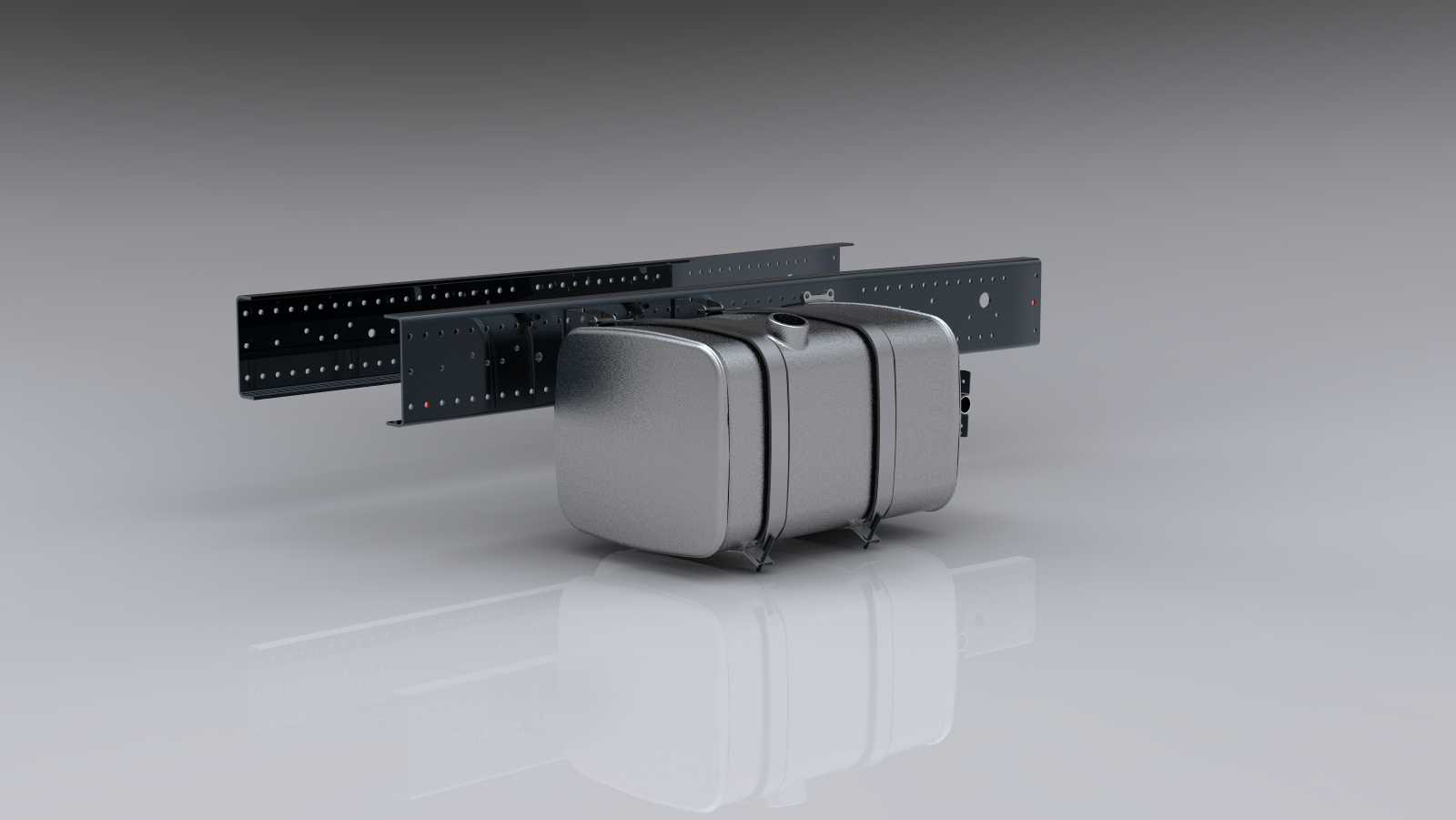

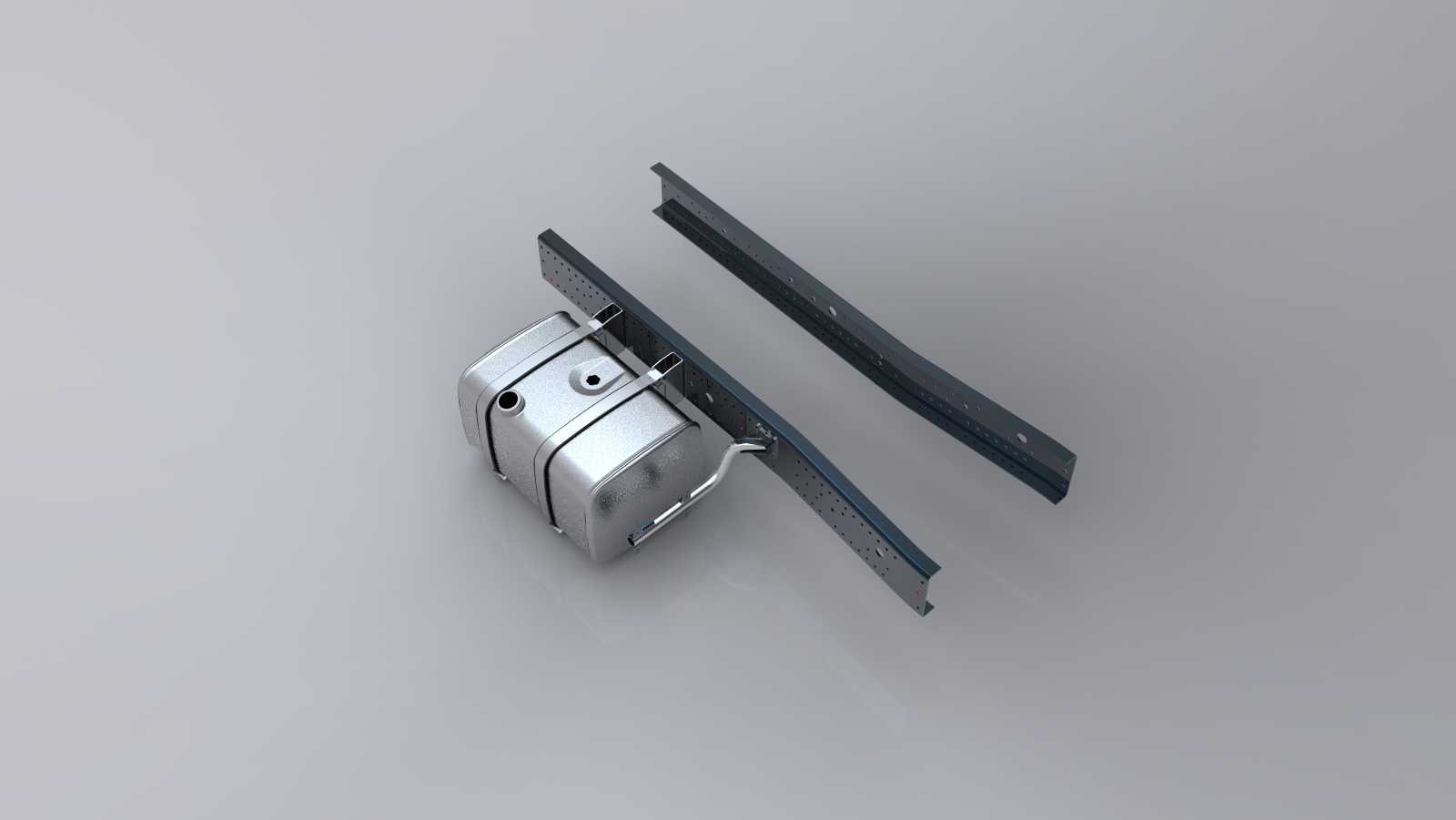

本次呈现的是重型商用车配套的燃油箱与车架纵梁集成安装结构，这类部件是长途运输类卡车底盘系统的核心附属组件，核心作用是为车辆动力系统存储足量燃油，同时通过可靠的连接结构适配复杂行驶工况下的载荷冲击，避免燃油泄漏、结构移位等故障。从实际应用场景来看，这类油箱结构主要适配公路干线运输的重型载货车辆，需要兼顾长续航需求下的大容量存储要求，以及非铺装路面行驶时的抗振、抗扭性能，同时要预留出底盘管线、周边附件的安装间隙，避免与转向机构、传动系统、排气系统产生运动干涉。

从设计思路层面，该结构采用方形截面的铝合金油箱本体，相比传统圆形油箱，方形结构可以更好利用车架侧面的纵向安装空间，在限定的整车宽度、离地间隙要求下最大化储油容积，同时铝合金材质的自重更轻，能降低底盘整备质量，提升车辆燃油经济性。油箱本体的边角做了圆弧过渡处理，避免应力集中，同时在箱体外部设置了多道环形加强筋，提升箱体在燃油晃动、外部冲击下的结构强度，防止箱体变形开裂。安装结构采用两根平行的L型托架作为承载主体，托架通过U型螺栓与车架纵梁的翼面连接，托架与油箱接触的位置设置了橡胶缓冲垫，既可以阻隔行驶过程中车架传递的振动，避免箱体与金属托架直接接触产生磨损，也能补偿加工与装配过程中的尺寸公差，保证安装贴合度。

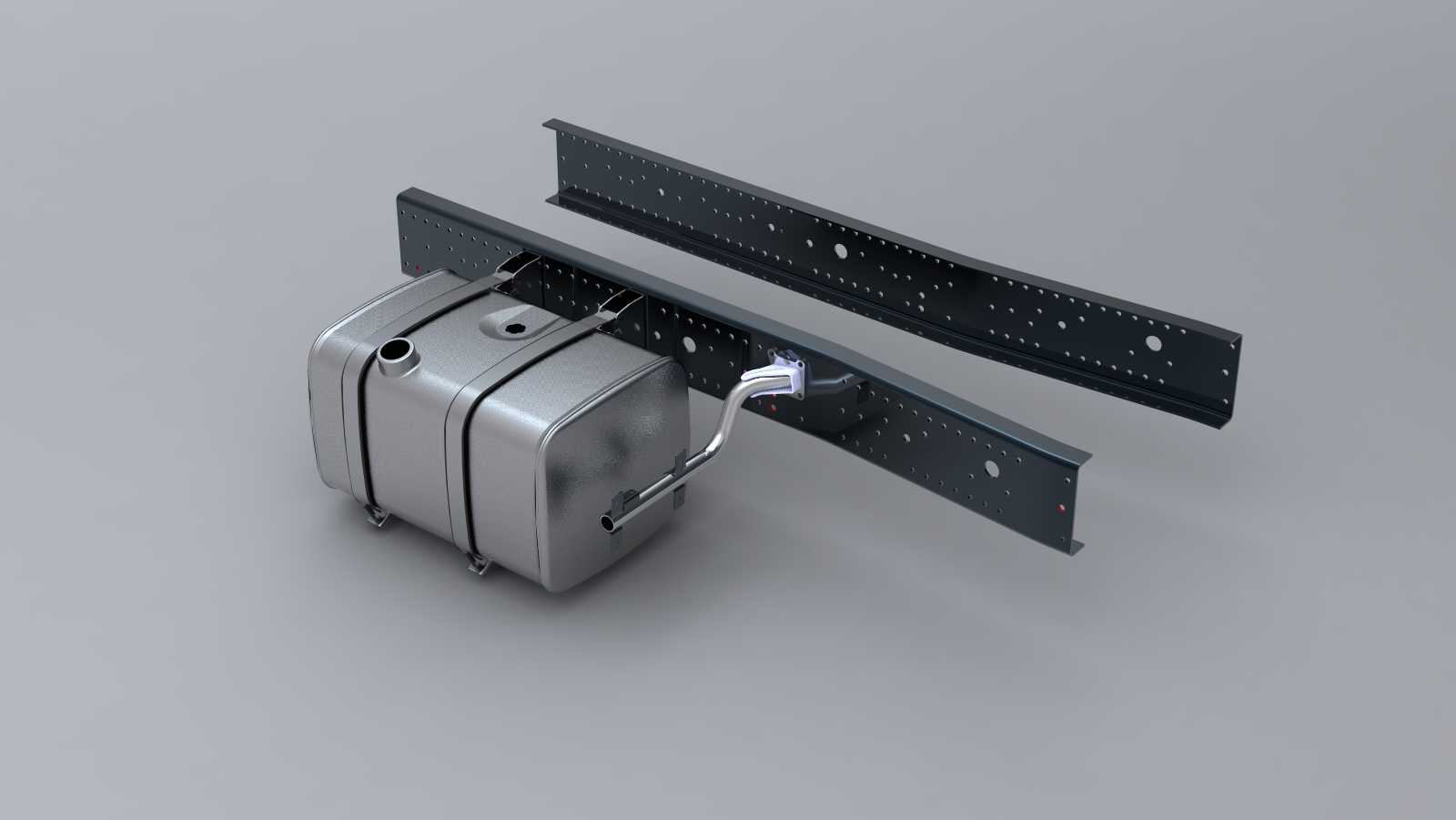

在安装边界与尺寸适配方面，该结构的托架长度完全匹配对应车型车架纵梁的平直段长度，油箱安装后的最低点离地高度符合商用车底盘通过性要求，不会在车辆过坑洼、坡道时出现托底磕碰油箱的问题；油箱的加注口、出油口、回油口以及油量传感器的安装位置都做了针对性布局，加注口朝向车架外侧，方便日常加油操作，出油口位置靠近油箱底部最低处，保证车辆在爬坡、倾斜工况下依然能正常吸油，避免燃油泵吸入空气导致动力中断。油箱侧面设置的燃油管路采用金属硬管加橡胶软管的组合连接方式，硬管部分沿托架布置固定，避免管路晃动磨损，软管段用于补偿车架与油箱之间的相对位移，防止车辆扭转工况下管路被拉裂。

从功能特性来看，该结构充分考虑了商用车全生命周期的使用需求，油箱本体的密封结构采用多层耐油橡胶密封圈，能适应不同温度环境下的密封要求，避免燃油挥发泄漏；托架表面做了电泳防锈处理，能抵御道路融雪剂、泥水的腐蚀，延长结构使用寿命。整体结构的装配逻辑采用模块化设计，油箱可以作为独立总成先与托架预装完成，再整体吊装到车架上紧固，能提升整车装配线的作业效率，后期维护更换时也可以单独拆卸油箱，无需拆解周边过多底盘部件，降低维保成本。在结构校核过程中，需要重点验证托架在满油状态下的弯曲强度，以及紧急制动、急转弯工况下连接点的抗剪切能力，同时要校核油箱与周边部件的最小间隙，保证车辆在极限扭转工况下不会出现部件磕碰。
