客车承载底盘带前桥结构三维设计

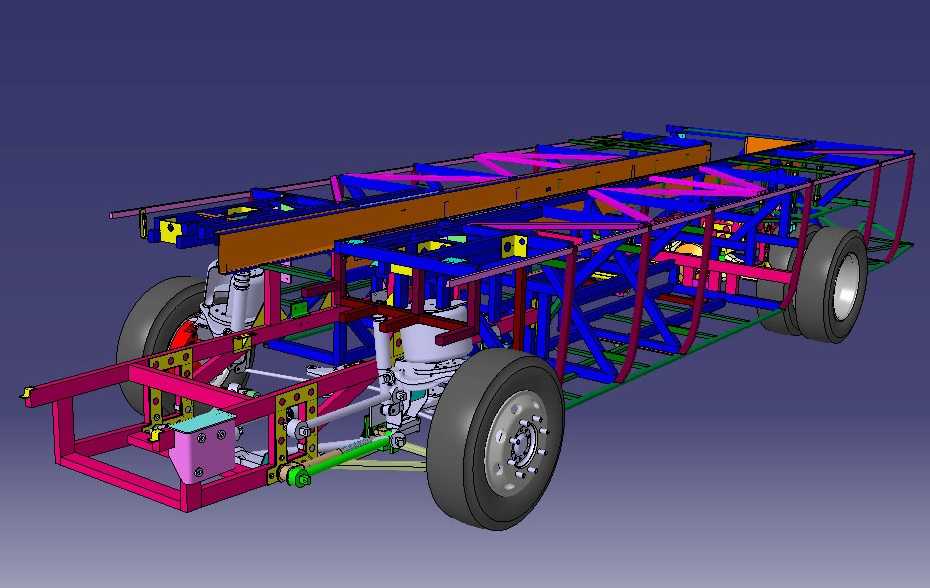

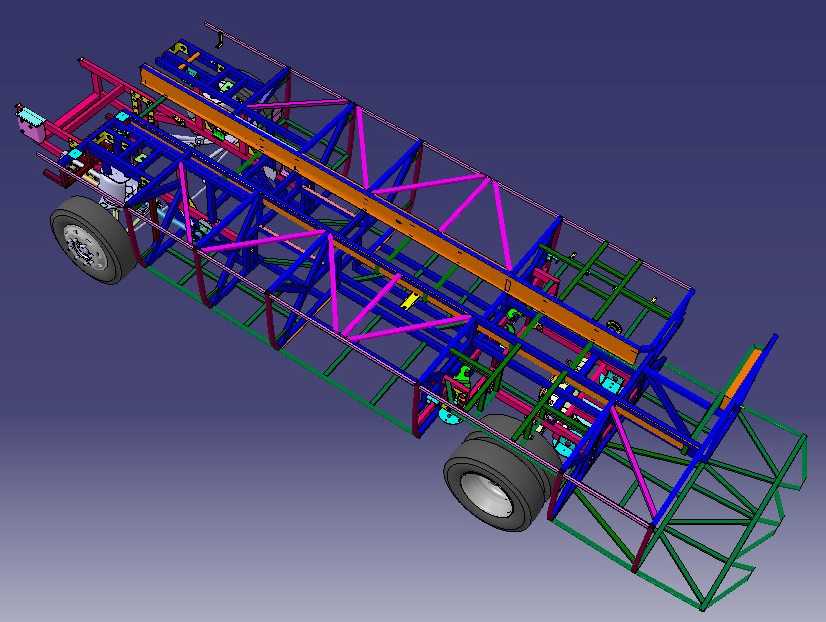

　　该结构主要面向公路客运、城市公交类载客车辆的底盘承载需求，作为整车核心承载基体，承担着车身、乘员、行李及全部车载附件的载荷传递作用，同时为动力总成、转向系统、制动系统、悬架部件提供统一的安装基准。从结构布局来看，整体采用桁架式空间框架设计，不同颜色的型材对应不同受力层级的构件：主纵梁沿整车长度方向贯通布置，承担纵向弯曲载荷，多组横向横梁按轴距、悬长参数分布，形成抗扭的闭合框架结构，前舱位置的桁架结构预留了转向器、空气悬架气囊、推力杆的安装点位，可直接匹配前桥的安装定位需求。前桥部分采用成熟的工字梁式转向桥结构，搭配空气弹簧悬架与双向作用减振器，横向稳定杆通过吊杆连接在车架纵梁下端，可有效抑制过弯时的侧倾幅度，

　　转向节通过主销与前桥本体连接，预留的转向摇臂安装位可适配循环球式转向器的传动连接，轮端的轮毂轴承安装位、制动气室支架位均按通用客车的尺寸边界设计，可直接选装主流规格的盘式或鼓式制动组件。设计过程中优先考虑了安装边界的通用性，车架的上平面预留了车身蒙皮、座椅固定的标准化安装孔位，两侧的桁架腹杆位置预留了油箱、储气筒、蓄电池舱的安装空间，前悬部分的结构尺寸满足客车接近角的设计要求，避免运营过程中出现剐蹭风险。从受力逻辑上，桁架结构的杆件均按二力杆模型进行受力校核，不同位置的型材壁厚根据载荷分布做差异化设计，既保证满载工况下的弯曲刚度、扭转刚度满足行驶要求，又尽可能降低底盘自重，符合客车轻量化的设计趋势。前桥的轮距参数、主销内倾、

　　后倾的定位角度均按成熟客车参数预设，建模时保留了各部件的运动间隙，转向过程中轮胎与车架、悬架部件不会发生运动干涉，空气弹簧的安装位置匹配载荷传递路径，可保证行驶过程中气囊受力均匀，延长部件使用寿命。该结构可直接作为客车整车设计的底盘基础模块，设计人员可在此基础上调整轴距、后悬长度，匹配不同长度等级的载客车型，也可用于底盘改装类专用客车的结构开发，减少基础结构的重复建模工作量。
