客车乘客门带安装支架结构设计方案

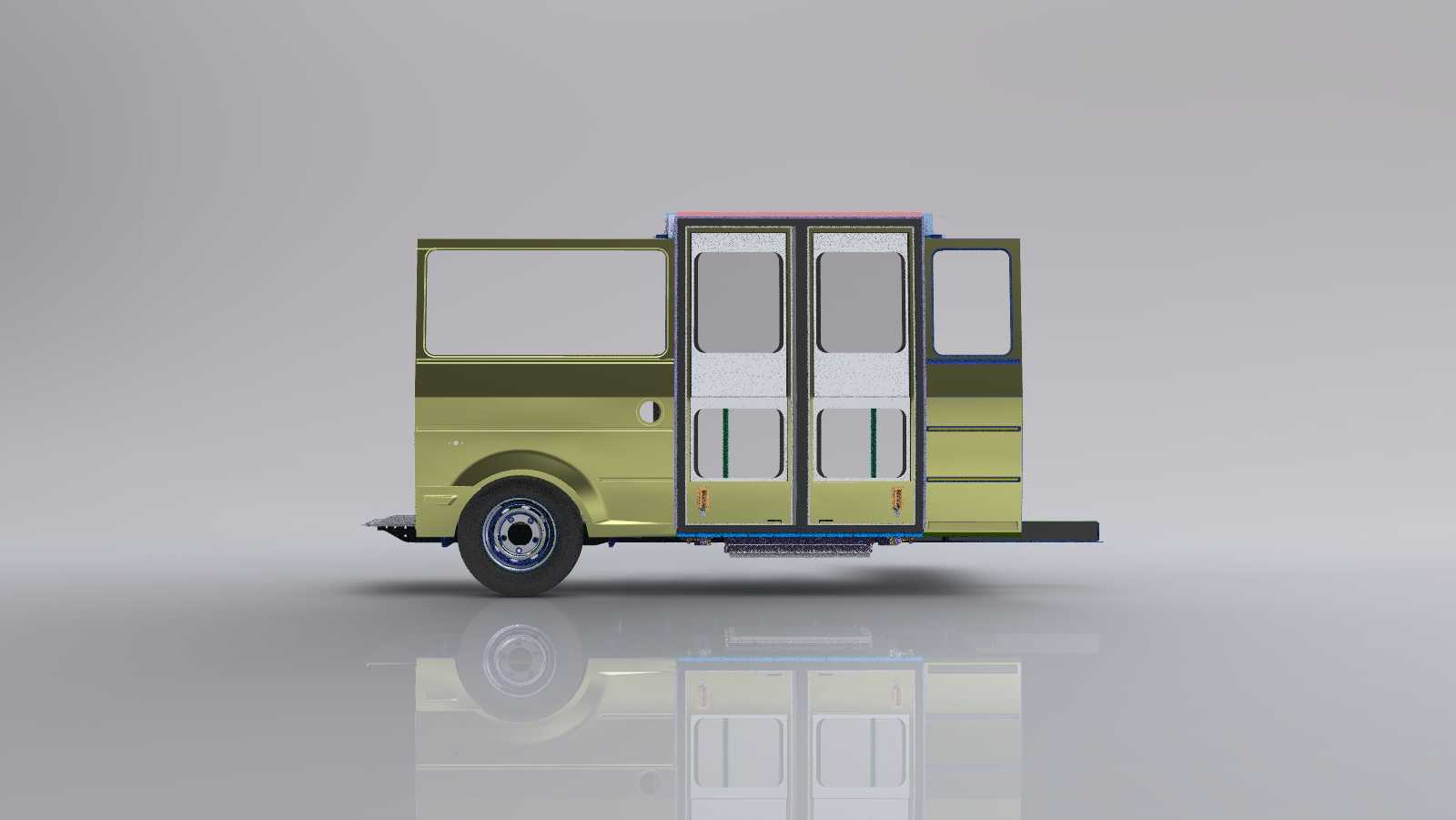

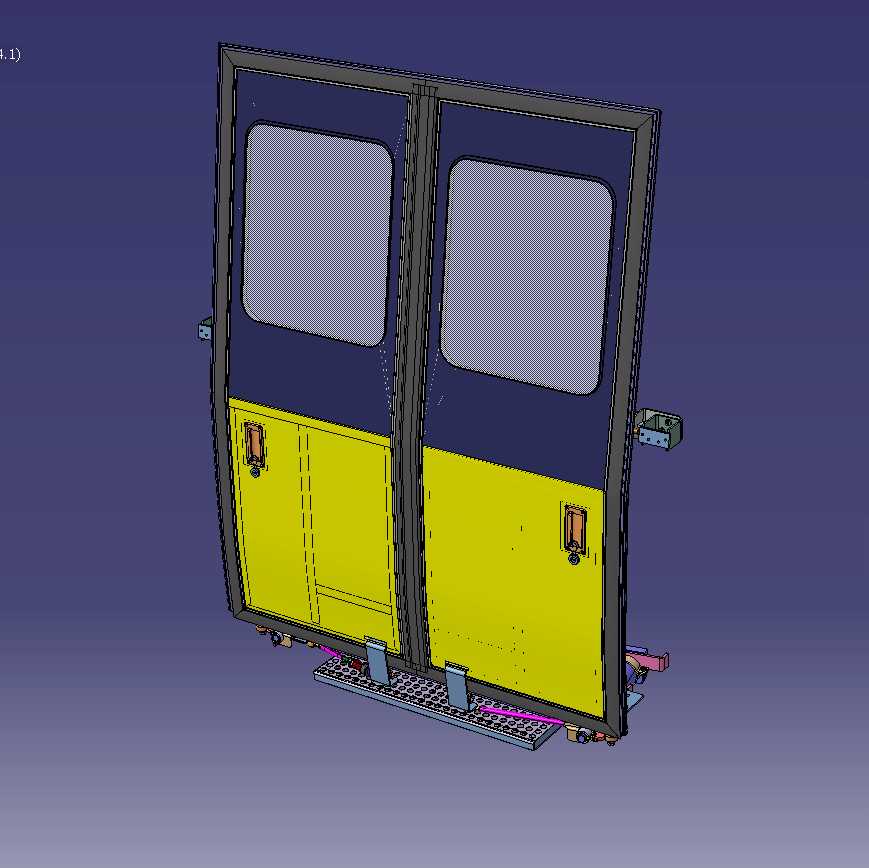

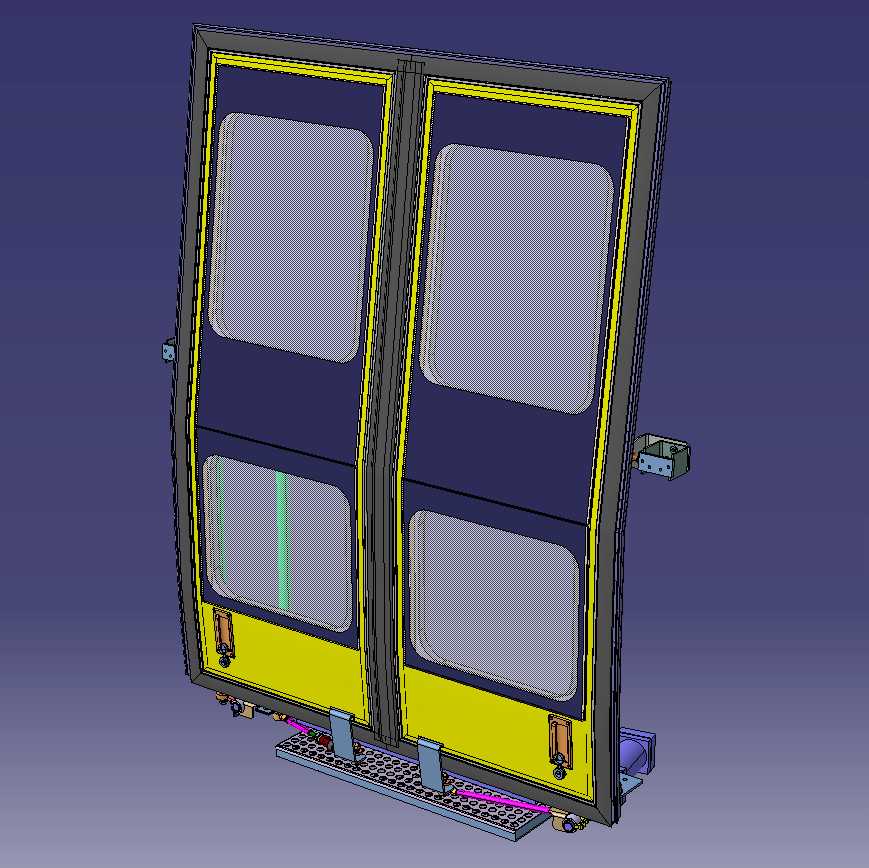

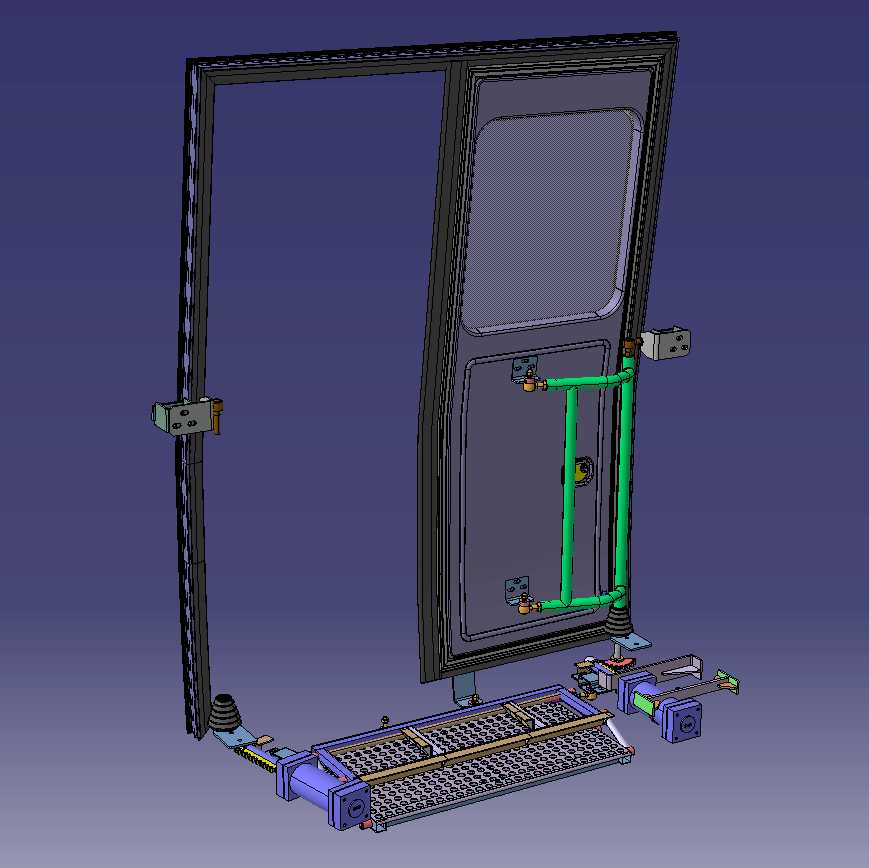

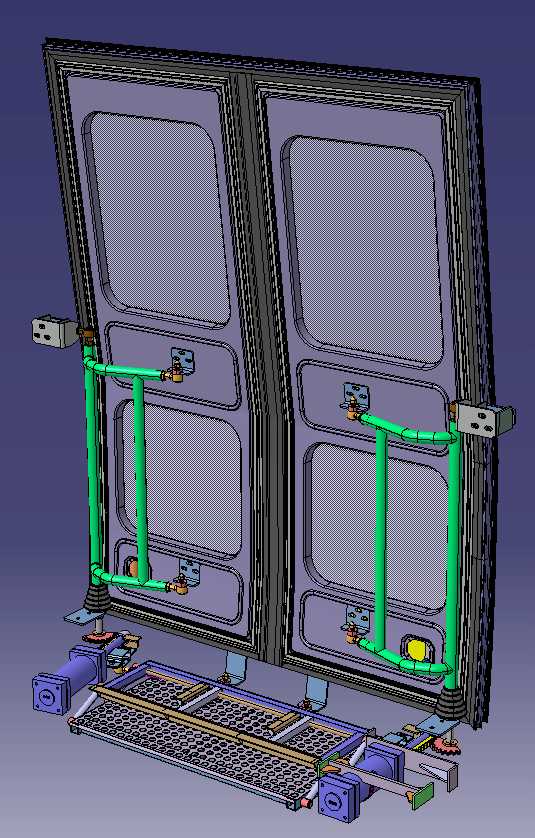

　　该结构主要面向城市公交、公路客运类营运客车的乘客上下通道场景，适配中短途客运、城市通勤类车型的侧围乘客门装配需求，承担乘客上下车通行、行驶过程中舱体密封隔离的核心功能，同时兼顾车门启闭过程的运动稳定性与车身侧围的装配适配性。从结构组成来看，整套方案包含门扇主体、下部承载安装支架、驱动执行组件、导向限位结构几个核心部分，门扇采用分块式框架结构，上部预留透明视窗安装位，既满足车内采光与乘客观察外部的需求，也能通过框架结构保证门扇整体刚度，避免启闭过程中出现形变卡滞。下部的承载支架采用型钢焊接框架结构，直接与车身侧围的预埋安装梁对接，安装点位的排布充分考虑了车身骨架的通用间距，可适配多数6-8米级中型客车的侧围安装边界，

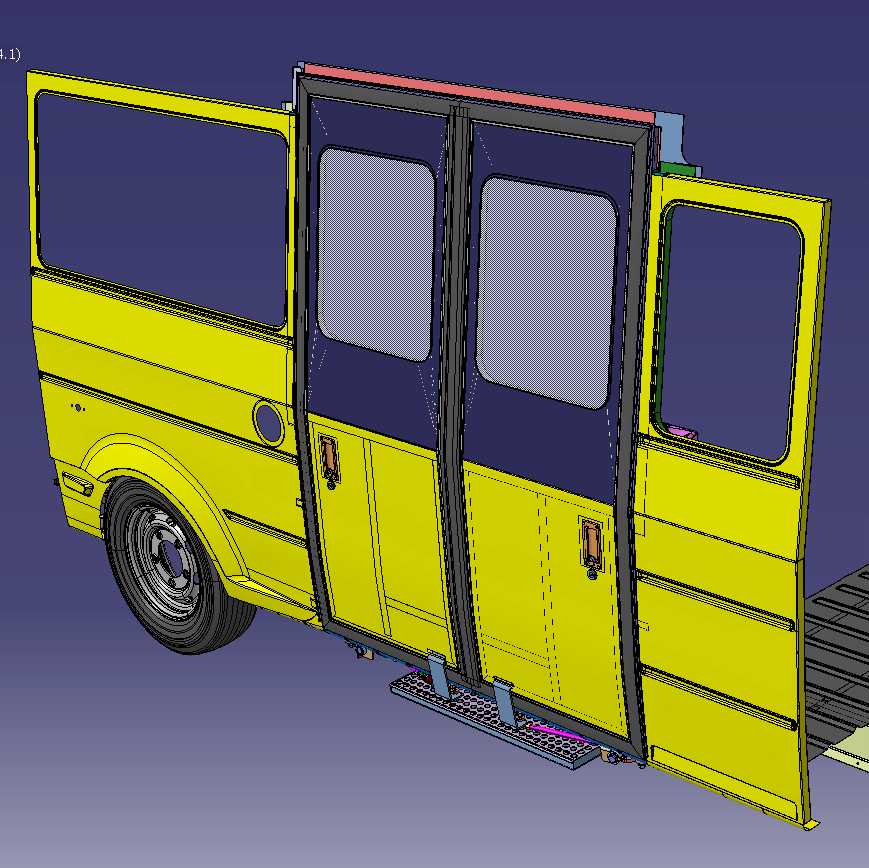

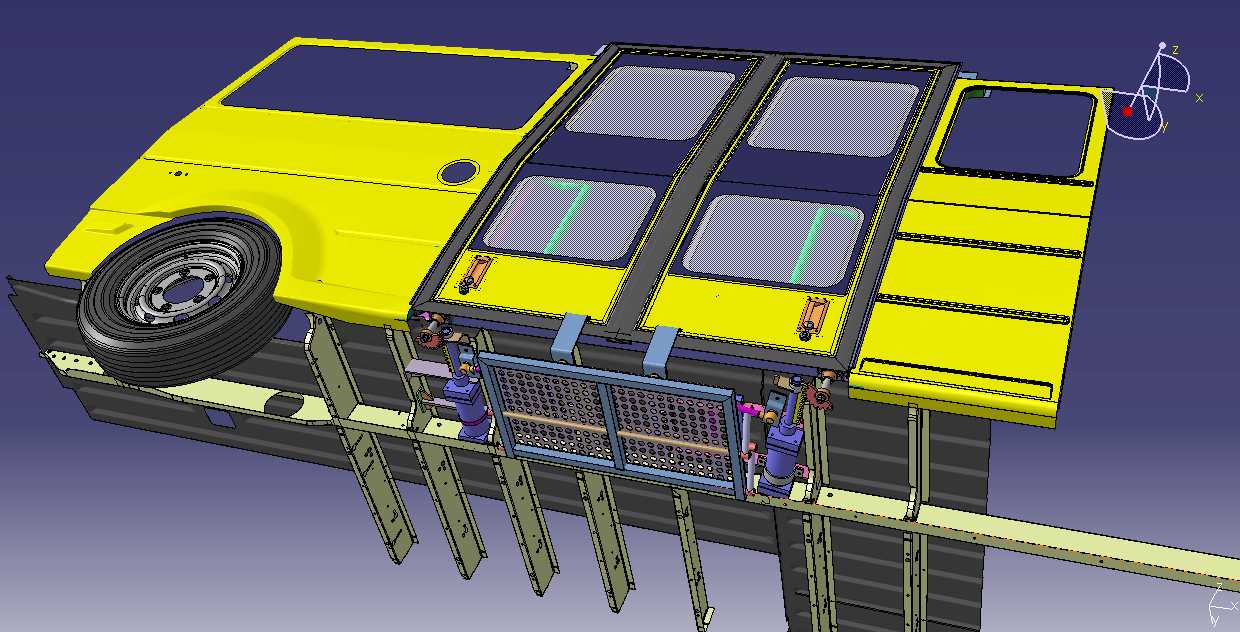

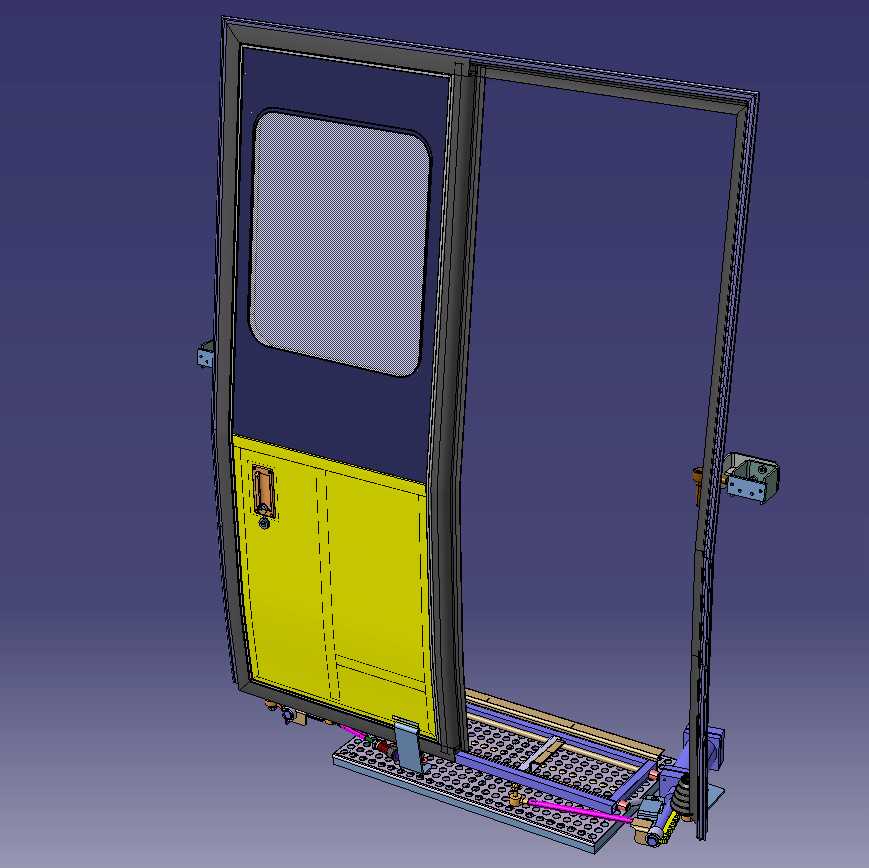

　　支架上预留的驱动组件安装位采用可调式长孔设计，可在装配阶段根据实际车身公差调整驱动件的安装位置，补偿车身焊接带来的尺寸偏差。设计过程中优先考虑了门扇的运动轨迹合理性，通过导向组件约束门扇的启闭路径，避免运动过程中与车身侧围、轮罩区域发生干涉，从模型的装配关系可以看到，门扇处于完全开启状态时可完全收至车身侧围内侧，不会占用车外通行空间，适配站台靠停时的乘客上下车场景；关闭状态下门扇边缘与车身门框的贴合面预留了密封胶条安装槽，可保证行驶过程中的隔音、防水密封效果。驱动执行组件布置在支架下部的安装位，与门扇下部的传动摆臂直接连接，动力传递路径短，可降低传动过程中的结构损耗，同时下部布置的方式也便于后期运维过程中的部件检修与更换，

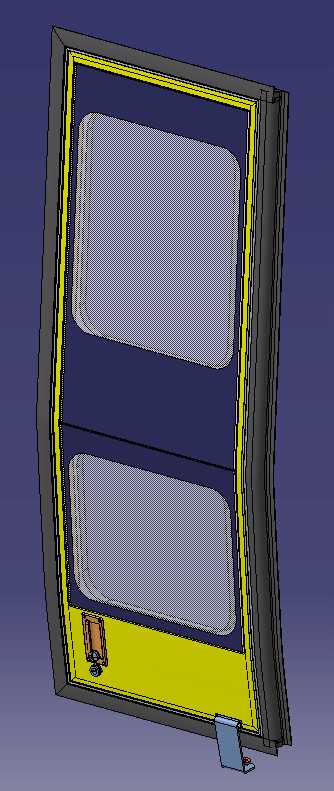

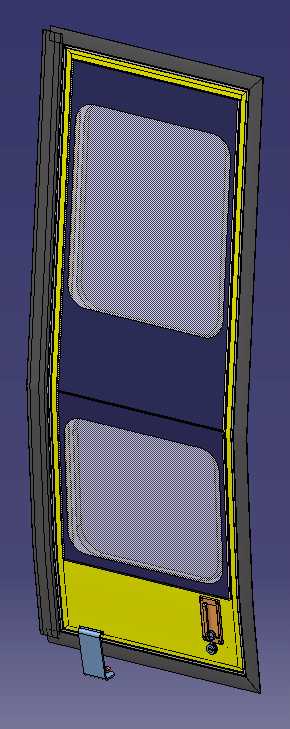

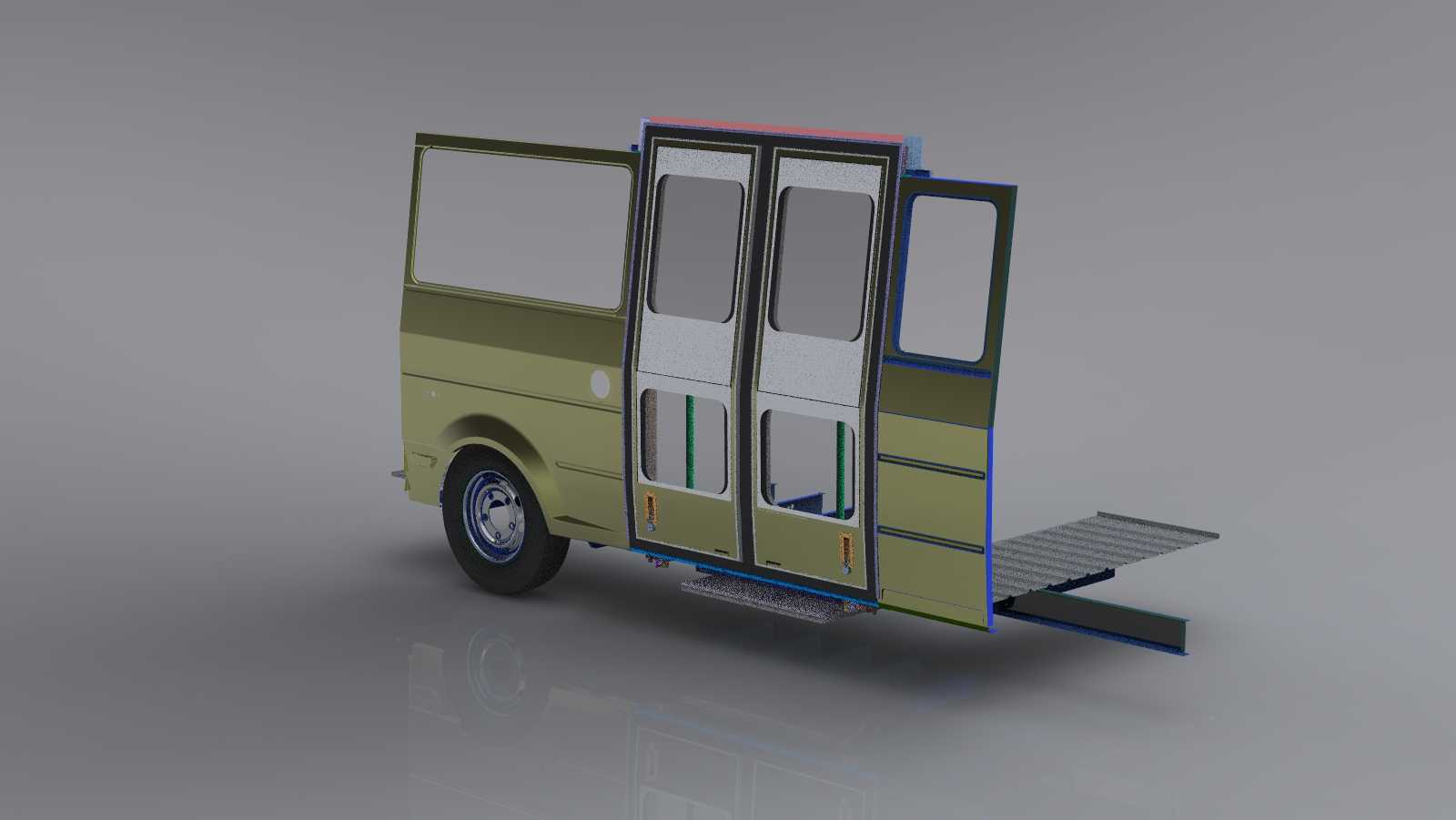

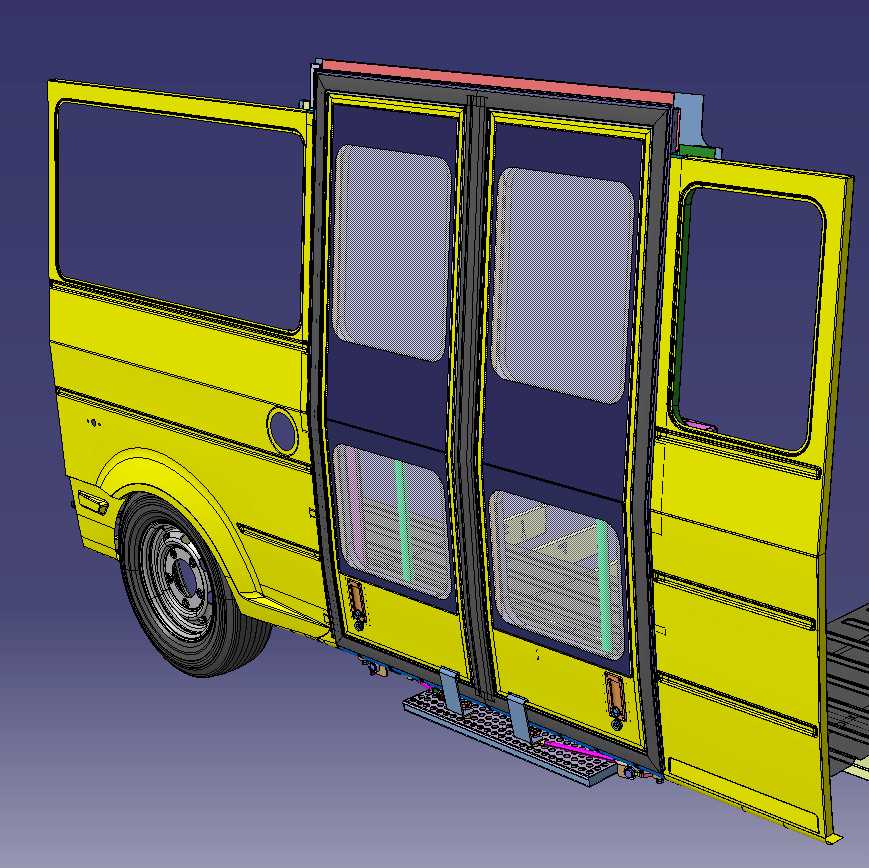

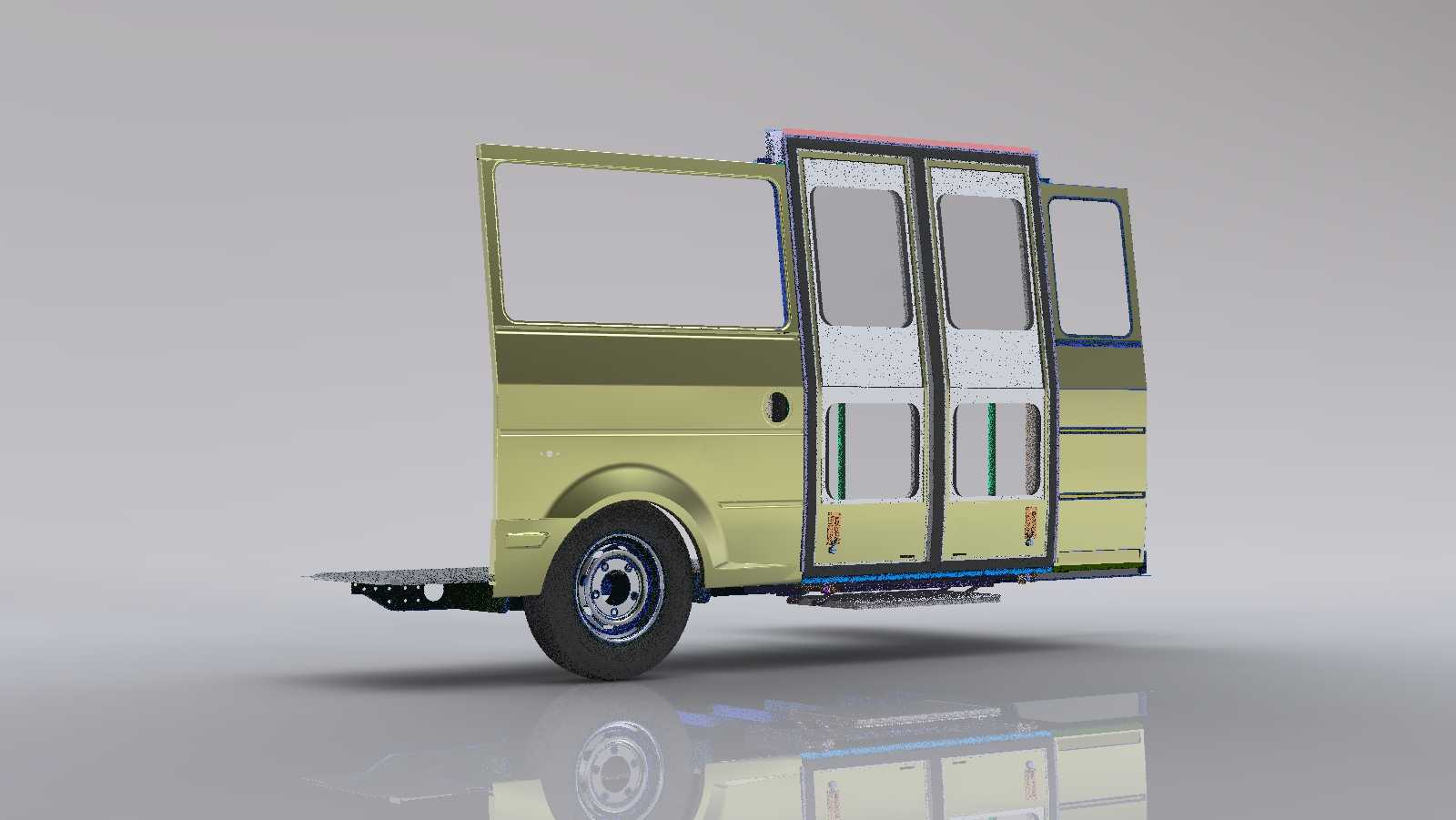

　　无需拆解车身侧围的内饰覆盖件即可完成驱动件的调试作业。结构设计阶段充分考虑了安装边界的适配性，轮罩区域的结构避让做了针对性处理，门扇下部的轮廓与前轮轮罩的弧形曲面完全匹配，关闭状态下不会与轮罩发生剐蹭，同时支架的安装面高度与车身地板下方的骨架梁高度齐平，无需额外做转接支架即可完成装配，可降低整车装配的工序复杂度。门扇的分块设计也兼顾了零部件的通用性，视窗区域的框架尺寸采用行业通用的客车玻璃规格，后期运维更换配件时无需单独定制玻璃，可降低车辆全生命周期的运维成本。
