重型商用车底盘承载传动系统结构设计

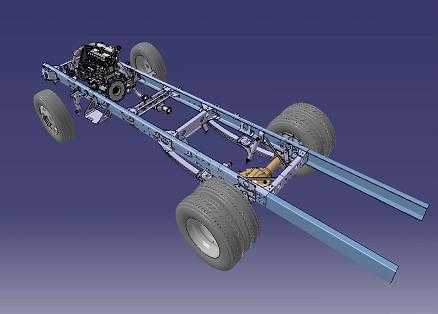

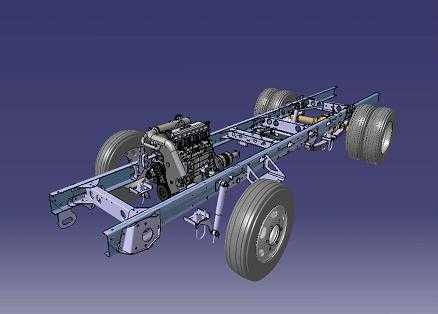

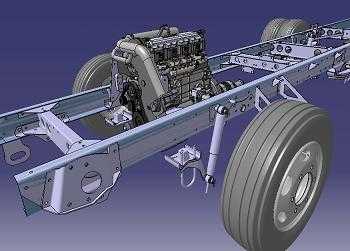

　　商用车底盘作为整车承载与动力传递的核心载体，其结构合理性直接决定车辆的载重能力、行驶稳定性与改装适配性，在公路货运、工程作业、特种装备改装等场景中，底盘的结构参数是上装设计的核心依据。这套底盘结构采用边梁式梯形车架设计，两根纵梁沿整车纵向布置，通过多道横梁铆接形成刚性承载框架，纵梁截面选用槽型变截面结构，在动力总成安装区域、后桥承载区域做局部加强，既保证车架整体抗扭抗弯性能，又能合理控制整备质量，适配总质量18-25吨级的中重型载重车辆使用需求。动力总成采用前置后驱布置形式，发动机悬置点位通过三点式结构固定在车架前段，悬置软垫的安装位置经过受力校核，可有效过滤发动机运转产生的振动，避免振动传递至车架引发整车共振。离合器、

　　变速器与发动机输出端直连，传动轴沿车架纵向中心线布置，预留足够的跳动余量适配后桥在悬架行程内的上下摆动，避免传动系统在车辆颠簸时出现运动干涉。前桥采用转向桥结构，转向节通过主销与前轴连接，转向拉杆的布置点位匹配整车最小转弯半径设计要求，转向节臂的安装角度经过运动仿真校核，保证转向过程中左右轮转角符合阿克曼几何特性，减少轮胎异常磨损。前悬架采用钢板弹簧加筒式减震器的组合结构，钢板弹簧两端通过吊耳与车架连接，减震器安装点位避开转向拉杆运动包络，可有效衰减路面传递的冲击振动。后桥采用驱动桥结构，主减速器、差速器集成在桥壳内部，桥壳通过多片钢板弹簧与车架连接，后轮采用双胎并装布置，提升单桥承载能力，制动气室、

　　制动管路的安装支架预留标准化接口，可适配鼓式或盘式制动组件的安装需求。车架两侧预留标准化的安装孔位，可适配燃油箱、储气筒、蓄电池、后处理装置等附属部件的安装，孔位间距符合商用车通用改装规范，可满足栏板货箱、仓栅、冷藏厢、工程作业上装等不同改装场景的安装需求。建模过程中对所有运动部件做了运动包络校核，转向轮在最大转角状态下与车架、纵梁、悬架部件的最小间隙满足工程设计要求，传动轴在最大跳动量下的伸缩量预留足够安全余量，所有连接支架的安装面均做了贴合度设计，避免出现安装面错位导致的装配应力。
