乌尼莫克双排越野卡车底盘逆向结构设计

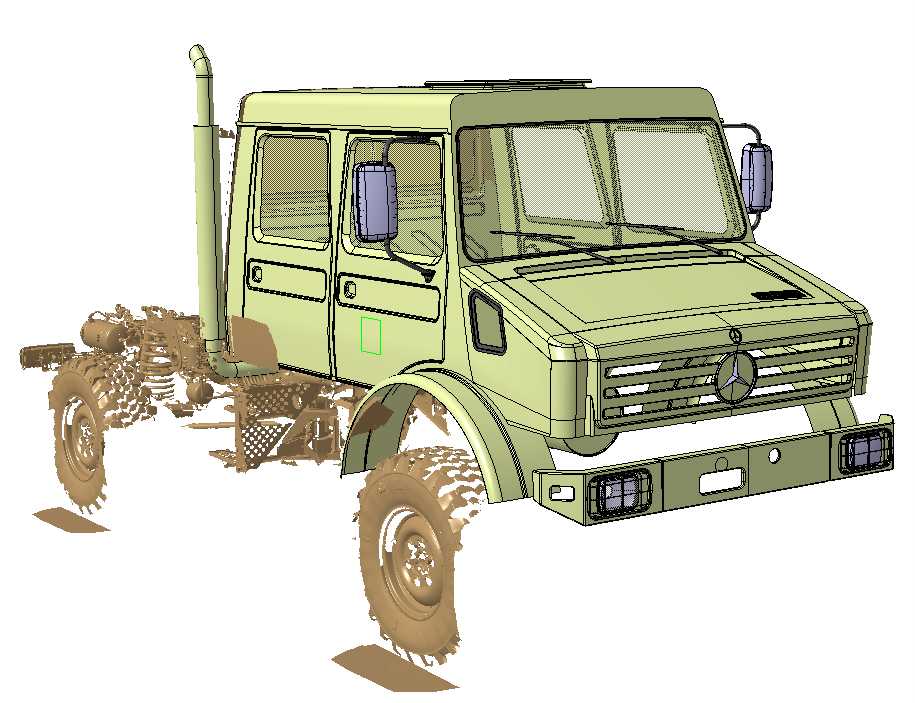

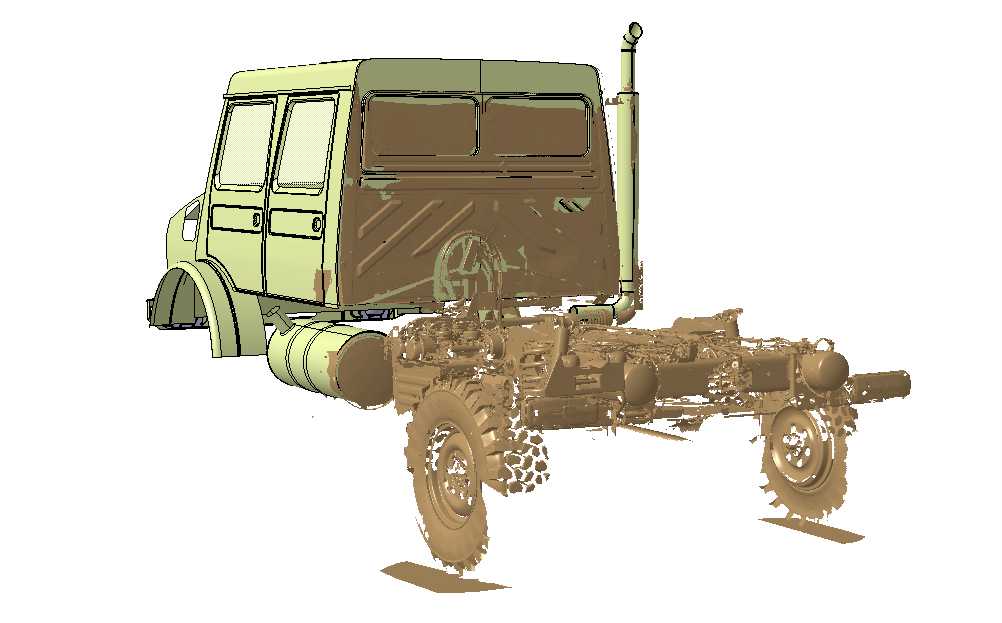

　　本次逆向建模的乌尼莫克双排越野卡车底盘，核心面向复杂非铺装路面的特种作业场景，可适配林区巡检、野外工程抢修、应急救援、山地物资转运等多种恶劣工况下的使用需求，区别于普通公路货运卡车，该车型的通过性设计是整个结构的核心优先级。建模过程完全依托实车扫描点云数据重构，首先对整车外覆盖件的安装边界做了基准对齐，双排驾驶室的门洞密封面、车门铰链安装座、前风挡安装框的公差带均按照实车装配逻辑还原，保证后续做改装附件设计时可直接匹配安装点位，不会出现干涉问题。底盘部分完整还原了乌尼莫克经典的门式桥结构，车桥轮边的减速机构安装位、螺旋弹簧与减震器的固定支座、车架纵梁的变截面结构都做了细节还原，车架上预留的上装安装孔位按照实车标准排布，

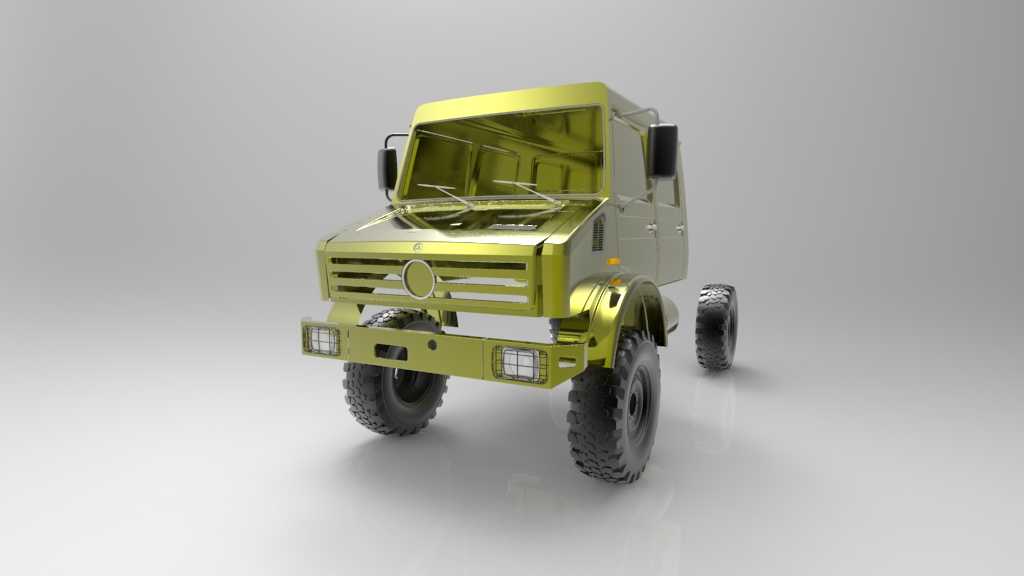

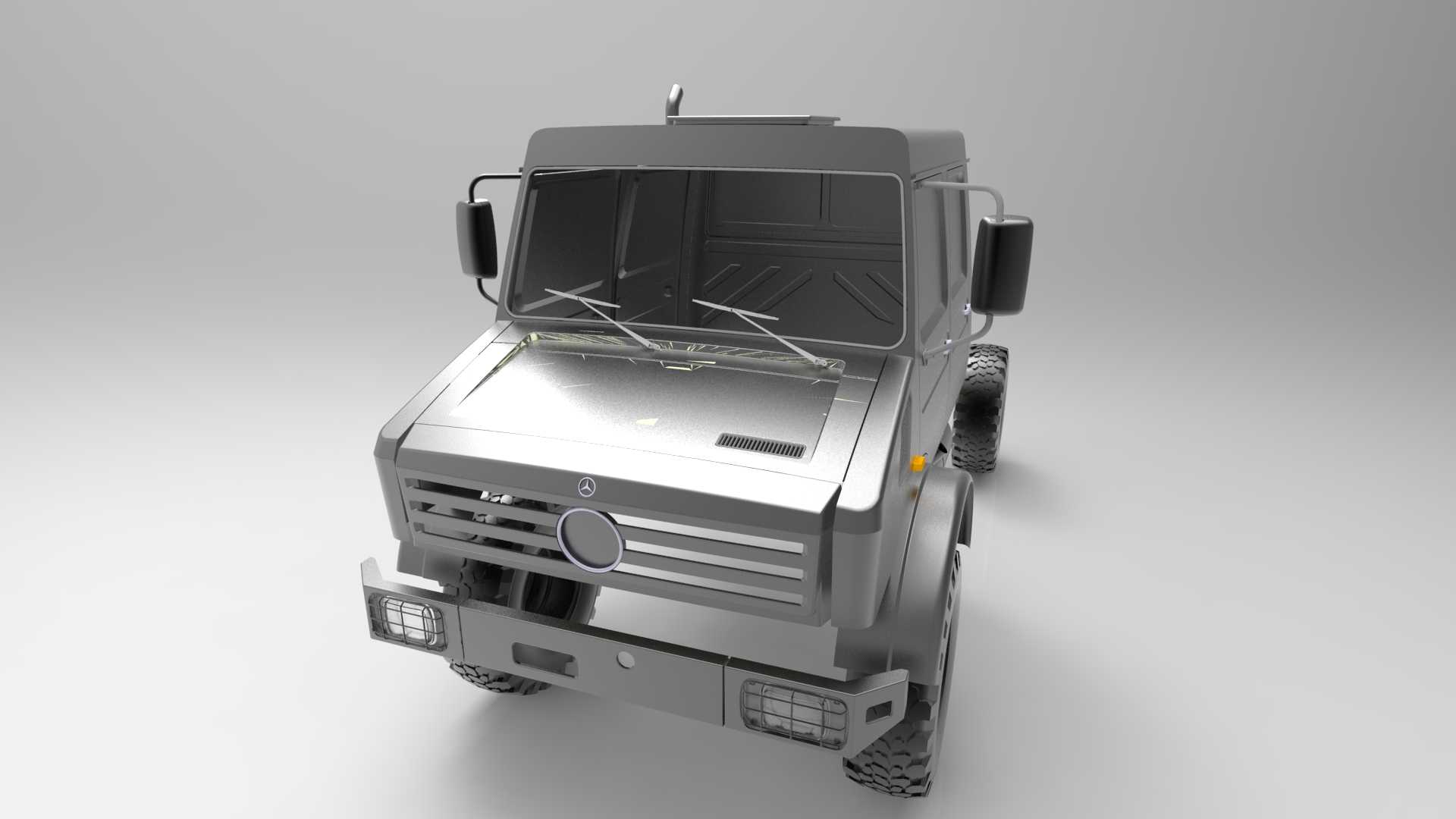

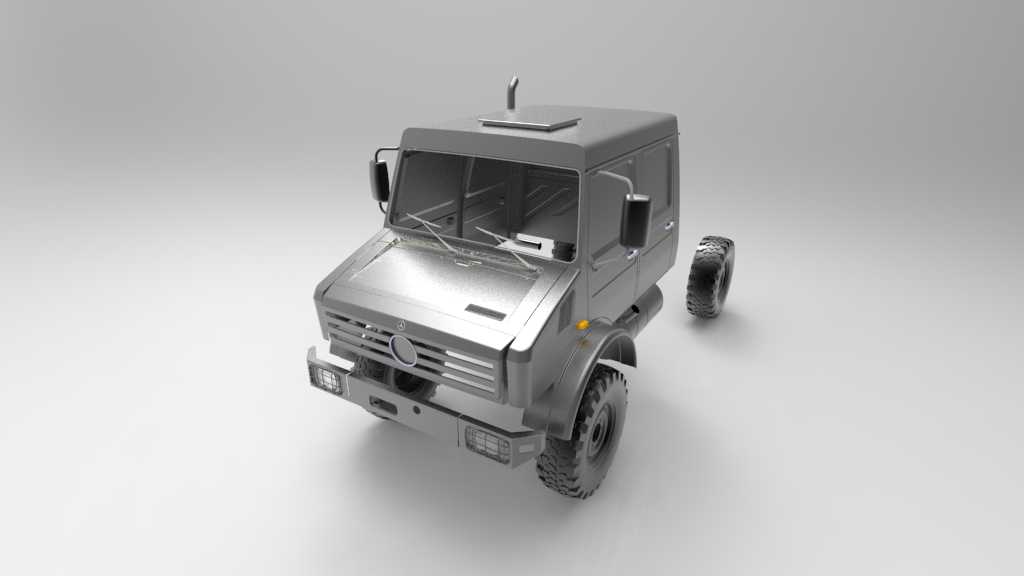

　　可直接匹配各类作业上装的固定需求，不需要二次做孔位适配。整车接近角、离去角以及纵向通过角的结构参数完全参照实车设定，高位进气道的安装位置与驾驶室后侧的固定支架做了一体化设计，保证涉水工况下的进气高度满足越野需求，前保险杠的预留安装位可适配绞盘、外置照明灯等附加装置，建模时保留了所有安装接口的几何特征。驾驶室部分的双排座舱布局还原了实车的乘员空间边界，侧窗、后视镜的安装支座、车门把手的凹陷结构都做了曲面重构，前脸的格栅结构与车标安装位的曲面贴合度完全匹配实车扫描数据，轮拱的包覆范围按照轮胎最大跳动行程做了边界校核，避免极限越野工况下轮胎与轮拱发生运动干涉。传动系统的布局沿着车架纵梁中心线排布，

　　排气系统的走向与驾驶室下方的隔热间隙做了空间校验，燃油箱的安装位置位于车架侧方防护区域内，避免越野工况下被凸起障碍物磕碰。整个建模过程没有做简化处理，所有结构件的连接关系、安装面的贴合精度都按照逆向工程的标准做了对齐，可直接用于越野卡车的改装设计参考、特种作业上装的匹配校核，也可作为越野商用车结构教学的三维参考模型，帮助设计人员理解高通过性车辆的底盘布局逻辑与安装边界设定思路。
