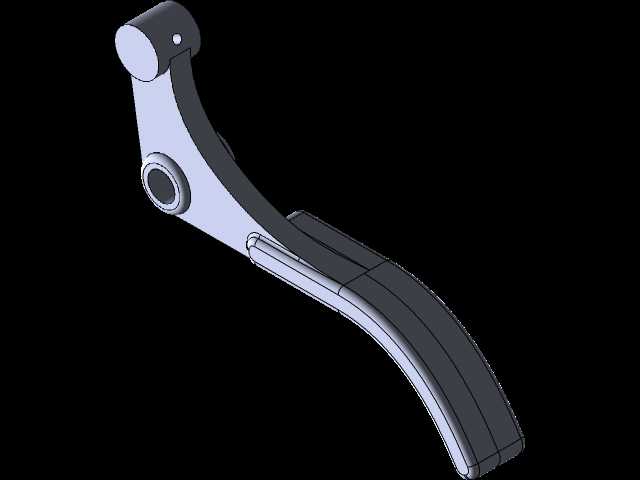

花园修剪机操作触发控制手柄结构

　　该零件为手持园林修剪设备上的操作触发构件，主要应用于家用及小型商用电动修枝剪、绿篱修剪机的操作端，承担用户施力触发设备启停、控制修剪动作输出的核心作用，是手持类园林工具人机交互环节的关键受力构件。日常作业场景中，操作人员单手握持修剪机手柄时，手指自然搭靠在该构件的弧形握持段，通过手指的收放动作带动构件绕安装轴转动，进而触发行程开关或拉动油门拉线，实现修剪刀具的往复剪切动作，适配长时间户外园林修整、果枝修剪、绿篱造型等作业工况，需要兼顾操作手感与长期使用的结构可靠性。

　　从功能特性来看，该构件采用弧形仿生握持轮廓，握持段的曲率贴合成年人手指自然弯曲的形态，表面做顺滑过渡处理，无尖锐棱角，能够降低长时间握持操作带来的局部压应力集中，减少用户操作疲劳。构件上设置两处同轴度精准控制的安装孔位，上方小孔为铰接固定孔，用于将构件安装在修剪机的手柄基座上，作为整个构件转动的旋转支点，孔位的公差控制需保证转动无卡滞、无轴向窜动；下方大孔为联动连接孔，用于连接触发传动结构，可适配拉线式触发结构或者电子开关压合结构，满足不同动力类型修剪机的装配需求。

　　设计过程中优先保证了安装尺寸的通用性，铰接孔的中心距、握持段的伸出长度均参照市面主流手持修剪机的操作空间做匹配，无需大幅修改原有基座结构即可完成替换安装。针对原有构件触发区域偏小、长期使用易出现疲劳断裂的问题，该结构适当加宽了手指接触的触发区域面积，将受力点的分布范围扩大，降低单位面积的接触压强，同时对构件的弯折过渡段做了加厚圆角处理，优化应力传导路径，避免反复扳动过程中在应力集中位置出现断裂失效。构件上预留的平面定位位可用于安装自攻螺钉固定拉线端头，也可直接将油门电缆穿过销孔后卷曲固定，两种固定方式均能保证拉线与构件的连接可靠性，扳动过程中不会出现拉线滑脱、移位的问题。

　　安装边界方面，构件转动过程中与手柄基座的预留间隙控制在合理范围，转动全行程内不会与周边的壳体、开关、线缆发生干涉，扳动的行程距离匹配修剪机触发开关的动作行程，既不会出现行程不足无法触发设备的问题，也不会因行程过大导致开关过压损坏。构件采用PLA材质打印验证时，整体强度能够满足日常修剪作业的受力需求，反复扳动测试中未出现形变、开裂问题，实际装配后操作手感顺滑，触发响应灵敏，能够完全替代原有损坏的原厂构件实现设备功能修复。
