家用离心泵替换叶轮优化结构设计

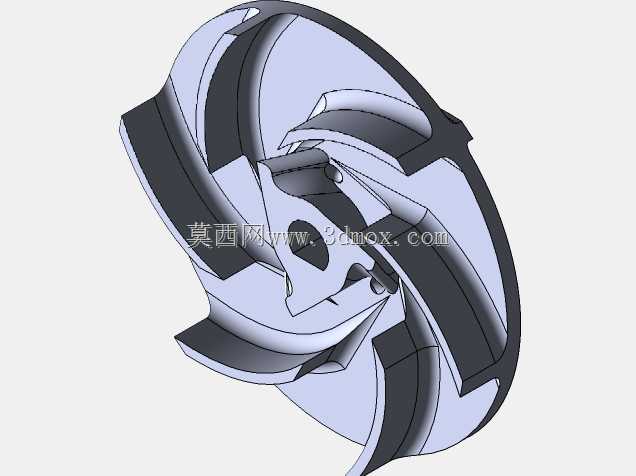

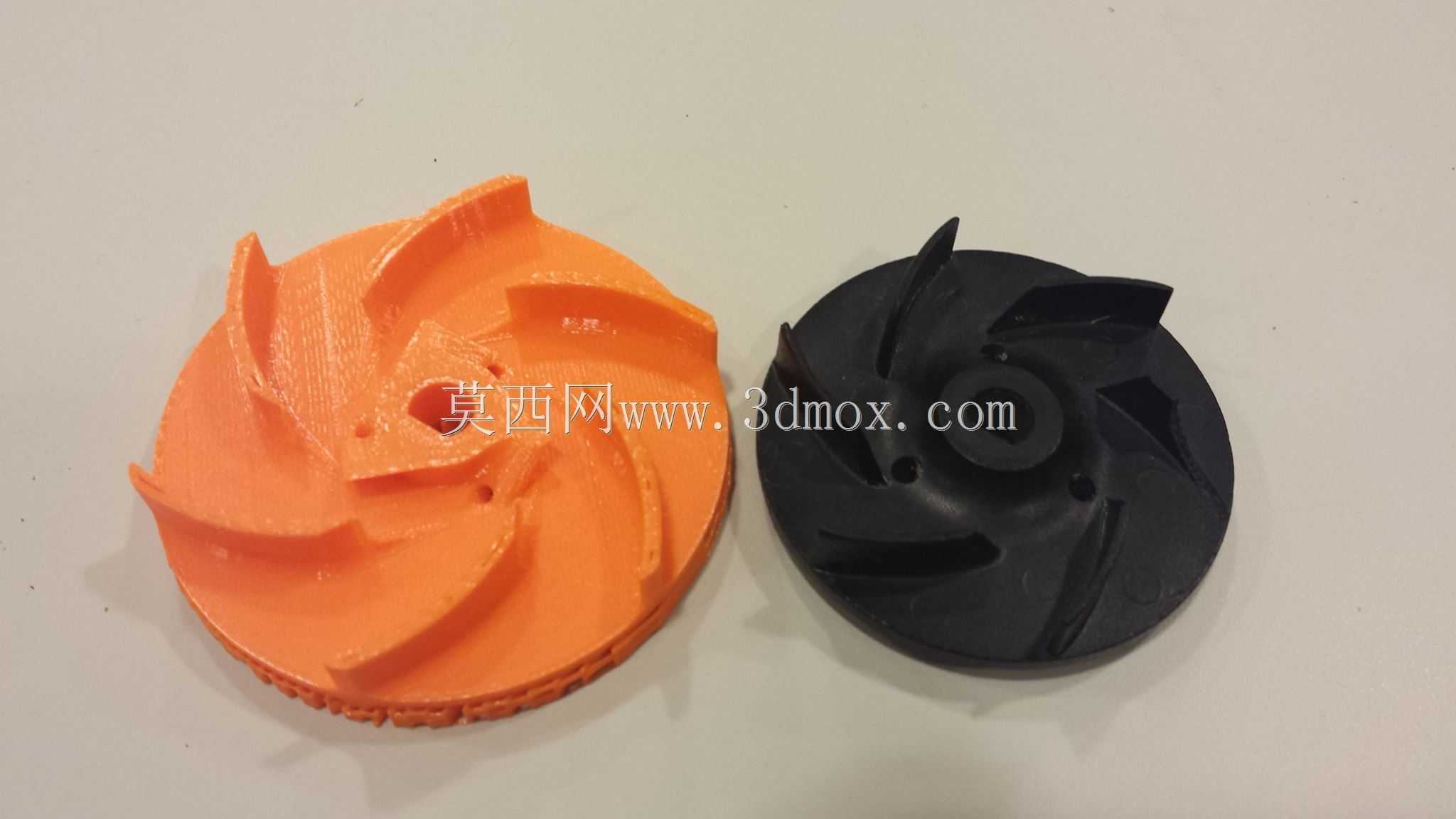

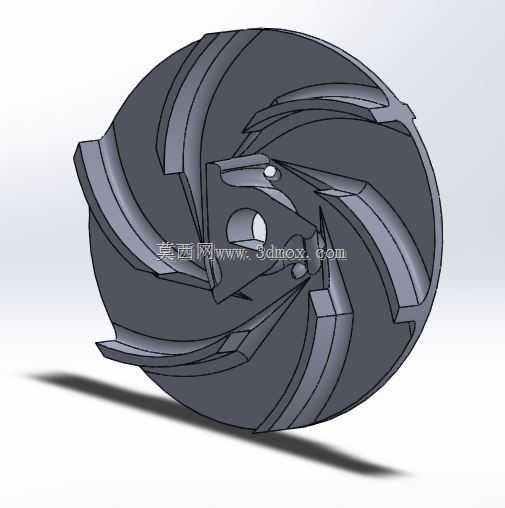

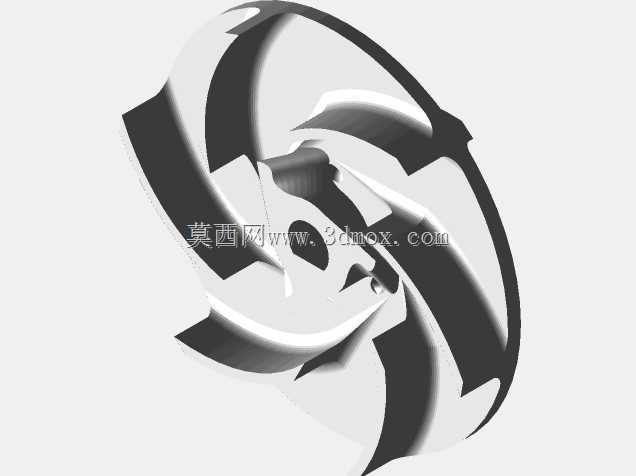

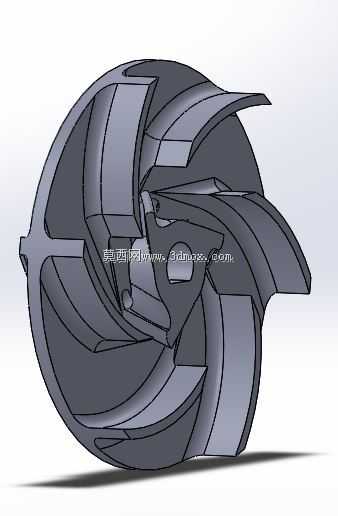

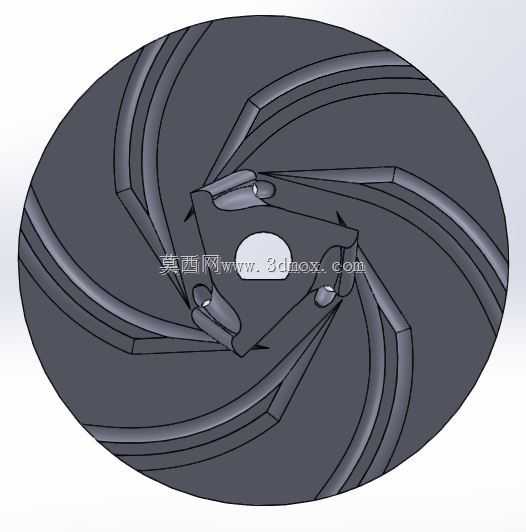

这款叶轮是家用离心水泵的核心替换零件，针对老旧家用泵原厂叶轮磨损、叶片被水中沙粒与硬质颗粒打缺后，出现的泵效下滑、输水流量不足、出口压力衰减的实际痛点开发，适配多数家用自吸离心泵、小型增压离心泵的泵腔安装空间，可直接替换同规格原厂磨损叶轮，无需额外改动泵体其他结构。叶轮整体为圆盘式结构，中心设置与泵轴匹配的安装轴孔，轴孔周边预留紧固端面公差余量，安装时可与泵轴轴肩、锁紧螺母端面紧密贴合，避免高压水沿轴隙窜入轴承区域，减少颗粒杂质对轴承的磨损，延长泵组整体使用寿命。叶轮的叶片采用组合式流道设计，共设置6片大尺寸主叶片，主叶片采用更贴合流体运动轨迹的后倾曲面构型，相比原厂直叶片构型，可在相同转速下提升流体出口压力，降低叶片表面的流体紊流损失；同时在相邻主叶片之间设置辅助内叶片，一方面可以提升叶轮进口处的压差，增强叶轮的自吸能力与抗气蚀性能，另一方面在轴向后端设置导流叶片段，可将轴承侧低压区裹挟颗粒的水流引导至主流道内，避免颗粒在叶轮背侧淤积磨损密封结构。叶轮的过流端面做了轮廓度优化，严格匹配泵腔内壁的安装间隙，既避免间隙过大导致的高压水回流损失，也防止间隙过小出现叶轮擦碰泵腔的问题。在实际家用取水场景中，不管是井水抽取含沙量较高的原水，还是家庭自来水增压输送带微小杂质的水体，这款优化后的叶轮都能保持稳定的输水效率，相比原厂叶轮在含颗粒水体工况下的抗磨损能力更强，长期使用后压力与流量衰减速度更慢，可有效解决老旧家用泵更换原厂配件难、维修成本高的问题，让老旧泵组重新恢复稳定的输水性能。
