C安装式手动光圈照相镜头结构设计

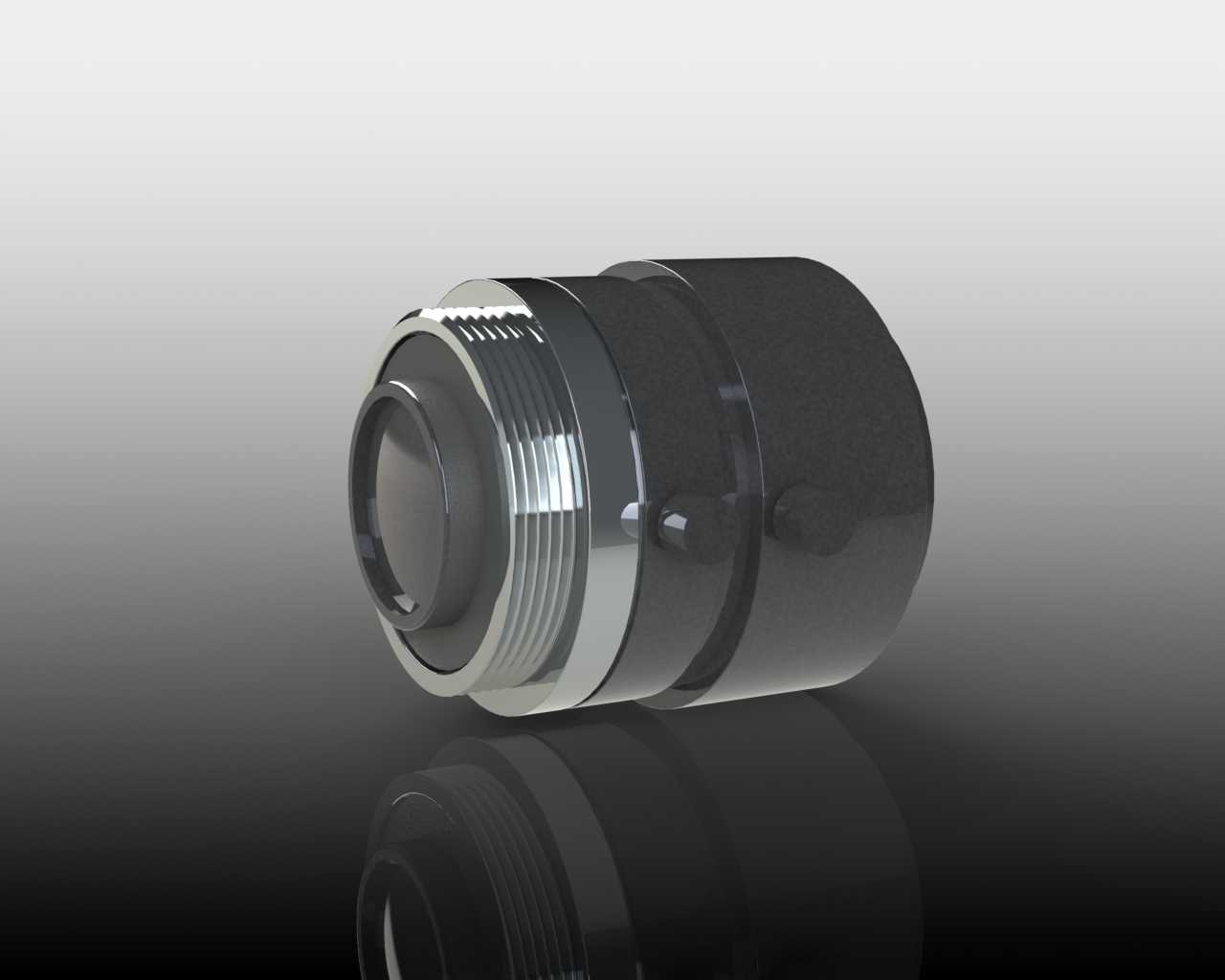

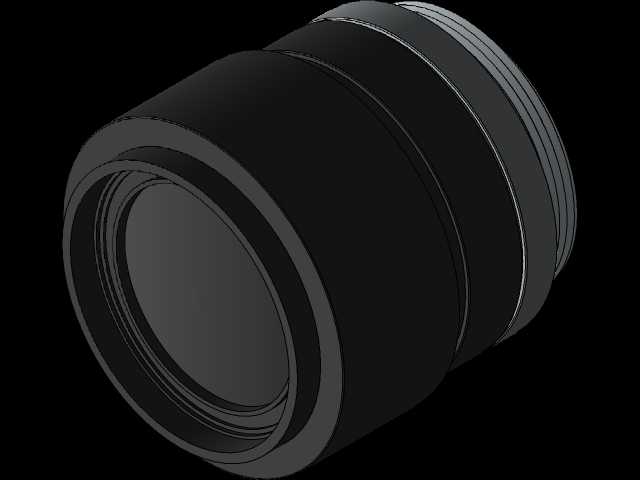

　　这款C安装式手动光圈照相镜头，主要适配工业视觉检测、实验室微距成像、老式胶片相机改装等场景，在工业产线的工件外观缺陷检测工位，这类定焦手动光圈镜头能根据现场光照条件灵活调整通光量，避免固定光圈在强光下过曝、弱光下进光不足的问题，相比自动光圈镜头，手动结构没有驱动电机与控制电路，在强电磁干扰的工业车间环境中稳定性更强，不会出现光圈误动作的情况。从结构设计来看，镜头整体采用分段式筒身布局，前端为光学镜片压装段，加工有细牙外螺纹用于安装遮光罩或者滤镜，中段为光圈调节环与对焦环的嵌套结构，调节环表面做了滚花纹理处理，戴劳保手套操作时也能获得足够的摩擦力，不会出现打滑调不动的情况，光圈调节段设置了档位定位结构，

　　每调整一档光圈都有清晰的卡位反馈，方便操作人员快速定位到常用光圈档位。尾部为标准C安装接口，接口端面到成像面的法兰距严格匹配C口标准，可直接拧装在对应接口的工业相机、改装相机机身上，不需要额外增加转接环，安装时的同轴度靠筒身内孔与接口外圆的加工精度保证，装配时镜片组的光轴与安装接口的同轴度公差控制在0.02mm以内，避免出现成像偏芯、画面边缘分辨率下降的问题。设计过程中优先考虑了结构的易装配性，所有镜筒 segments 采用螺纹旋合加定位销固定的方式，没有采用复杂的卡扣结构，后期维护拆解清理镜片时不需要专用工具，手动即可完成拆装。筒身的外径尺寸控制在合理范围，不会在多相机并排安装的视觉检测工位出现镜头互相干涉的情况，

　　对焦行程设计为整圈270度，从最近对焦距离到无穷远的调节过程顺滑无卡顿，光圈叶片采用多片式结构，收缩后能形成接近正圆形的通光孔，成像时的光斑虚化效果更均匀，不会出现多边形光斑的生硬感。镜筒的壁厚根据不同段的受力情况做了差异化设计，接口段壁厚稍大，能承受反复拆装的扭力不会出现螺纹滑牙，镜片安装段的内壁做了消光螺纹处理，减少镜片之间的杂光反射，避免画面出现眩光与鬼影，提升成像的对比度。
