IDS uEye UI系列CCD工业相机三维结构

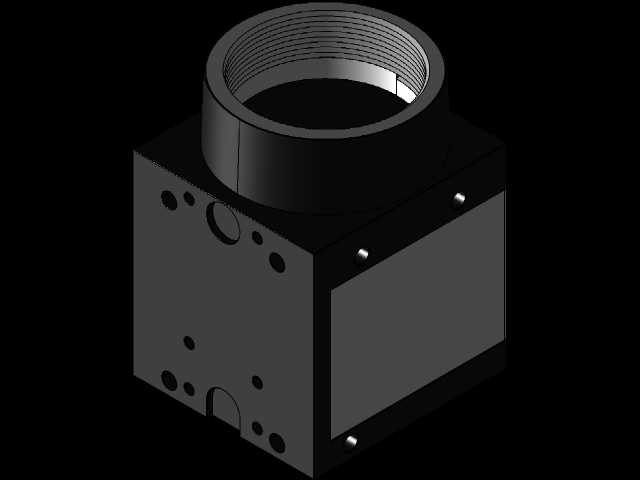

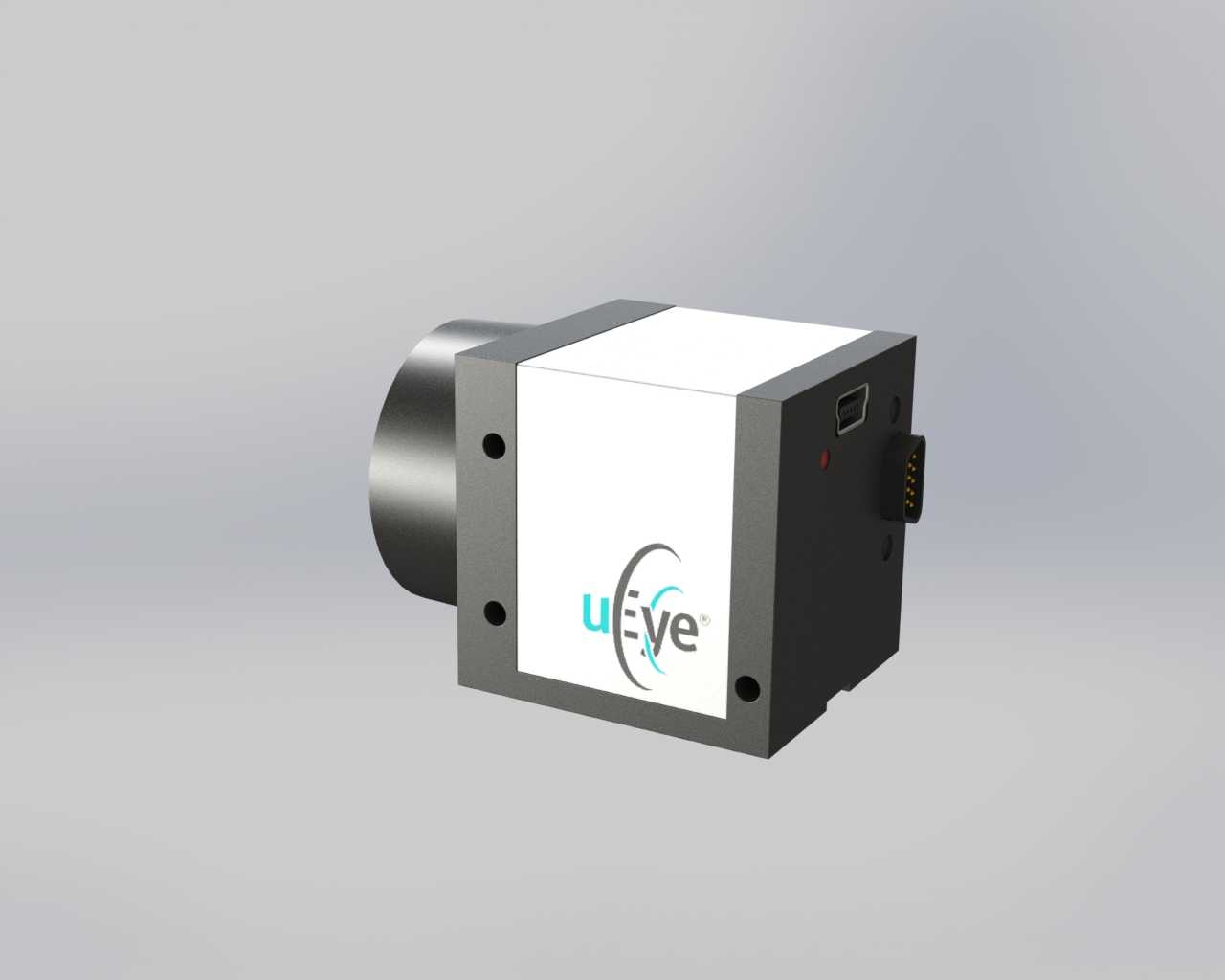

　　这款工业相机的结构设计围绕机器视觉场景的实际安装需求展开，主体采用方正的金属壳体构型，镜头接口端突出的圆柱形结构预留了标准C/CS镜头安装的同轴度基准，壳体四个角位的安装孔位严格遵循工业视觉硬件的通用安装孔距规范，可直接适配常规的视觉安装支架、光源固定架，不需要额外做转接板加工，能减少现场安装的配做工作量。从功能布局来看，机身侧面排布的数据接口与触发接口做了防呆设计，接口位置避开了安装孔的受力区域，接线后线缆不会与安装固定件产生干涉，适合在3C电子产线在线检测、包装行业外观缺陷筛查、精密零件尺寸测量这类空间紧凑的设备内部安装使用。其核心搭载的1/3英寸CCD传感组件，在结构设计上做了感光面与镜头安装端面的尺寸链校核，

　　全局快门的结构配合能适配高速运动工件的抓拍场景，比如流水线快速传送的零件定位、高速运转机构的动作捕捉，不会出现滚动快门带来的图像拖影问题。机身的散热结构依托金属壳体的整体导热设计，没有额外加装突出的散热鳍片，外壳表面做了哑光氧化处理，既可以避免车间环境下的反光对视觉成像产生干扰，也能在长时间连续运行的工况下，将传感组件与电路部分的热量均匀导出，保证长时间工作的成像稳定性。Binning与AOI功能对应的电路模块在壳体内部做了分层排布，信号处理板与感光板之间做了电磁屏蔽隔离，减少工业现场复杂电磁环境对图像信号的干扰，长曝光模式下的电路噪声控制也通过结构布局做了优化，能适配低光照的车间检测场景，比如深色工件的表面缺陷识别，

　　不需要额外配置高功率补光光源就能获取足够清晰的成像效果。整体外形的边角做了小倒角处理，没有尖锐的突出结构，在设备内部布线调试的时候不会刮伤线缆，机身侧面的状态指示灯位置做了半透明的导光结构，调试人员不用额外连接软件就能从设备外部直观判断相机的供电、触发、成像工作状态，减少现场调试的排查时间。
