车门用面板式安装钥匙锁结构设计

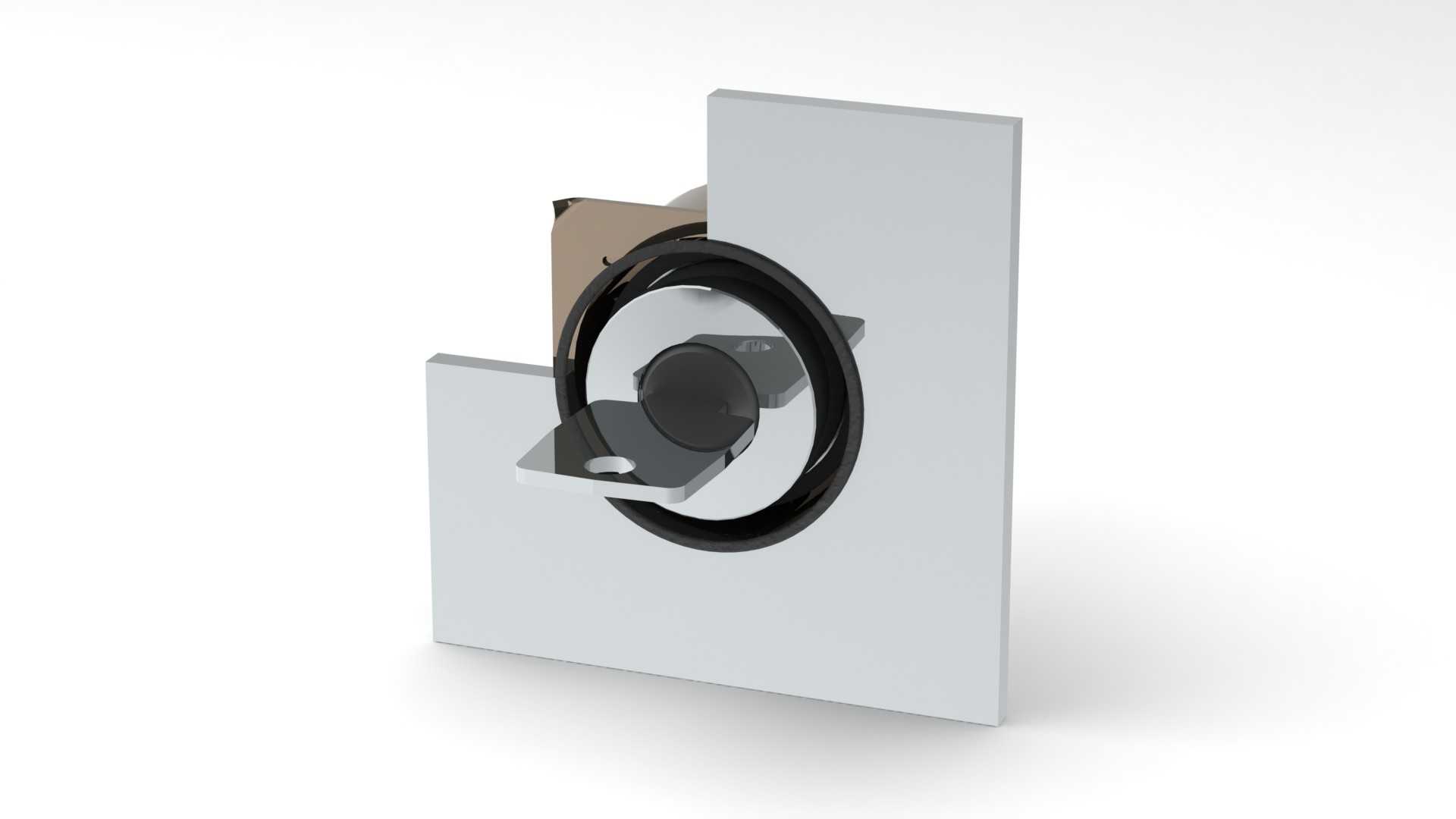

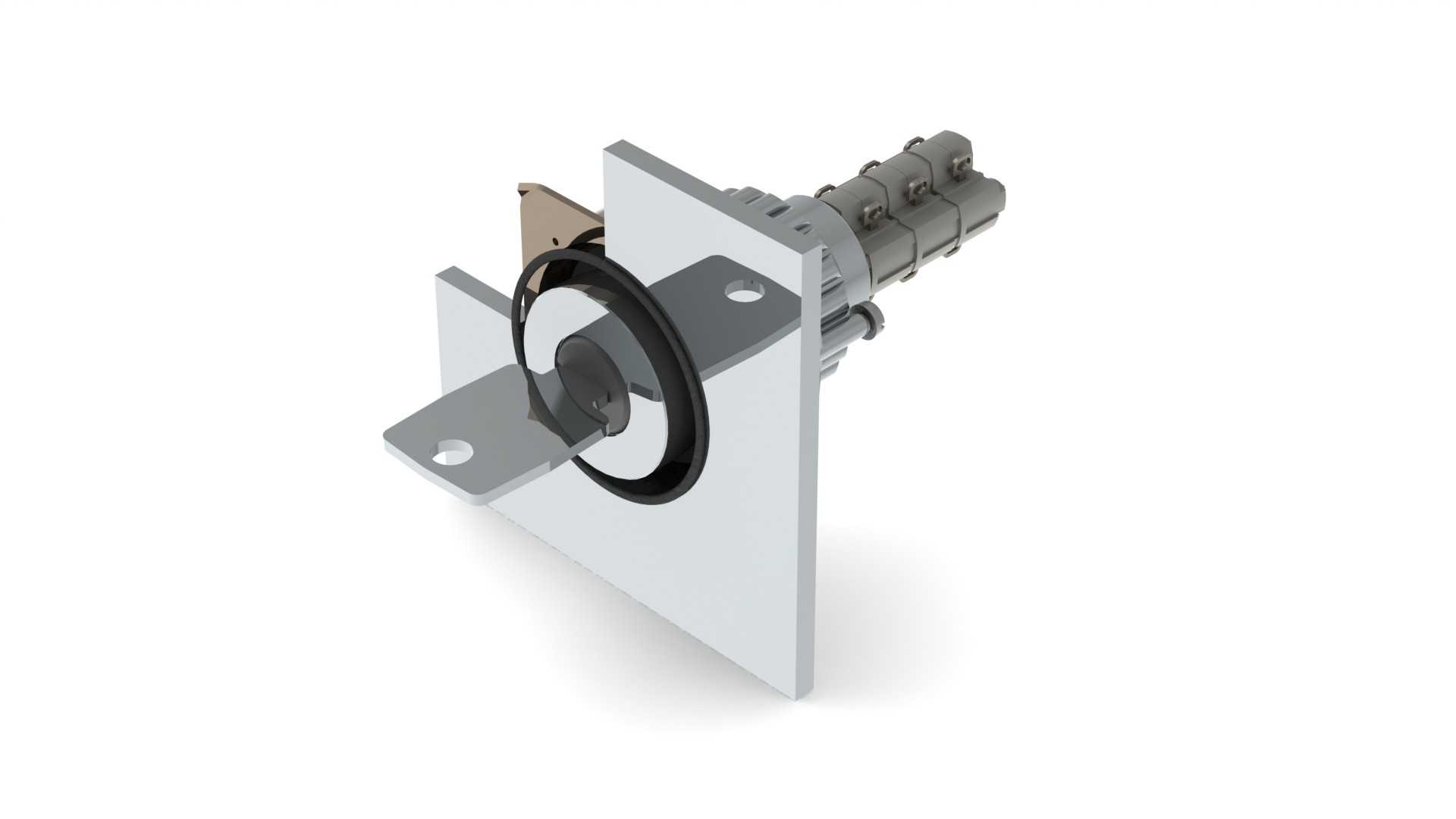

　　这款面板式钥匙锁主要面向车辆车门的锁止防护场景，在商用车、工程作业车辆的侧开检修门、舱门结构中应用广泛，区别于传统外露式锁具，其面板贴合安装的形式能够在保证锁止可靠性的同时，兼顾安装面的平整性，避免锁体突出部分在人员通行、设备搬运过程中产生剐蹭风险。从功能特性来看，该锁采用钥匙驱动的锁舌伸缩结构，锁芯部分做了多档位卡位设计，钥匙转动过程中可清晰感知解锁、锁止的档位反馈，避免出现虚位卡滞的问题；锁舌部分采用弯折式金属片结构，与车门框的锁扣位配合时，能够提供足够的侧向拉紧力，保证车辆行驶过程中舱门不会因振动产生松旷、异响。设计过程中优先考虑了安装适配性，锁体的安装面板采用方形平板结构，预留了两个对称的固定安装孔，

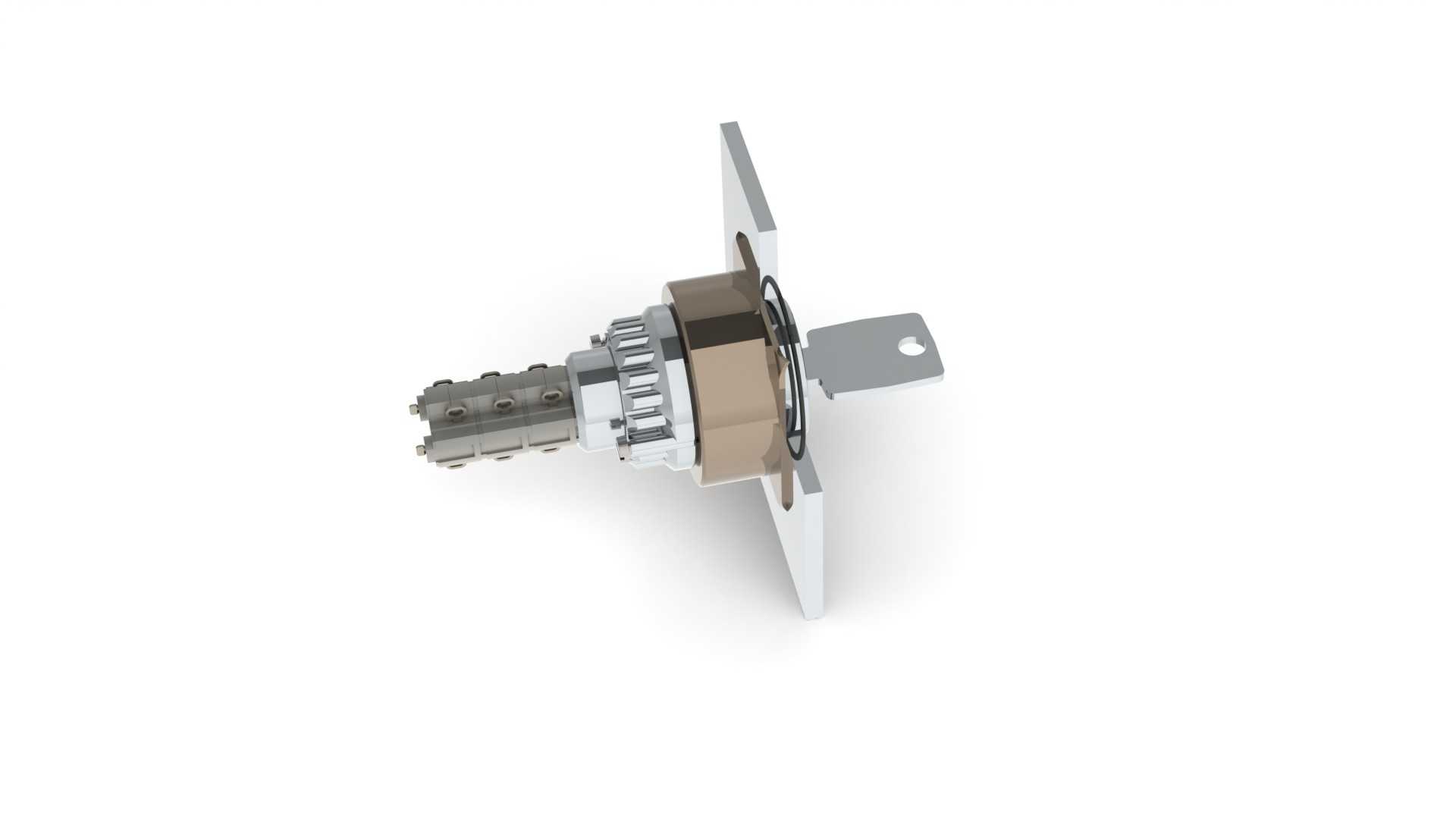

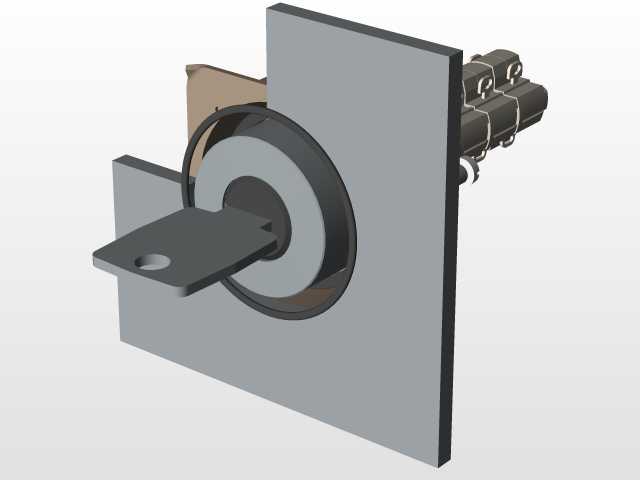

　　安装时仅需在门板上开出对应尺寸的过孔，将锁体从外侧穿入门板后，通过背部的固定结构锁紧即可，无需额外设计复杂的安装支架，能够适配1.5mm到4mm厚度范围内的金属门板，覆盖多数车辆舱门的常用板材厚度。锁体的外露操作部分做了沉台设计，钥匙插入孔位于圆形操作面的中心位置，操作面外圈设置了环形凸边，能够在雨天环境下引导水流顺着面板流下，减少雨水渗入锁芯内部造成锈蚀的概率；锁芯内部的弹子结构与钥匙齿形匹配精度较高，非对应钥匙无法转动锁芯，具备基础的防盗防护能力。从安装边界来看，锁体背部的传动结构长度控制在合理范围内，安装后不会过度占用门板内侧的空间，不会与门板内侧的线束、管路等部件产生干涉；锁舌的伸缩行程经过匹配设计，

　　解锁状态下锁舌完全收回至面板背部，不会阻碍舱门的正常开合，锁止状态下锁舌伸出长度足够卡入门框的锁止位，即使舱门受到一定的外力冲击，也不会出现脱开的问题。整体结构的受力路径经过优化，钥匙转动的扭矩通过内部的传动件直接传递到锁舌，操作过程中手感顺滑，没有多余的空行程，长期使用后也不会出现传动间隙过大的问题，能够适应车辆户外使用的复杂工况，耐受一定范围的温度变化与振动冲击。
