L型中心销连接可转动操作手柄结构

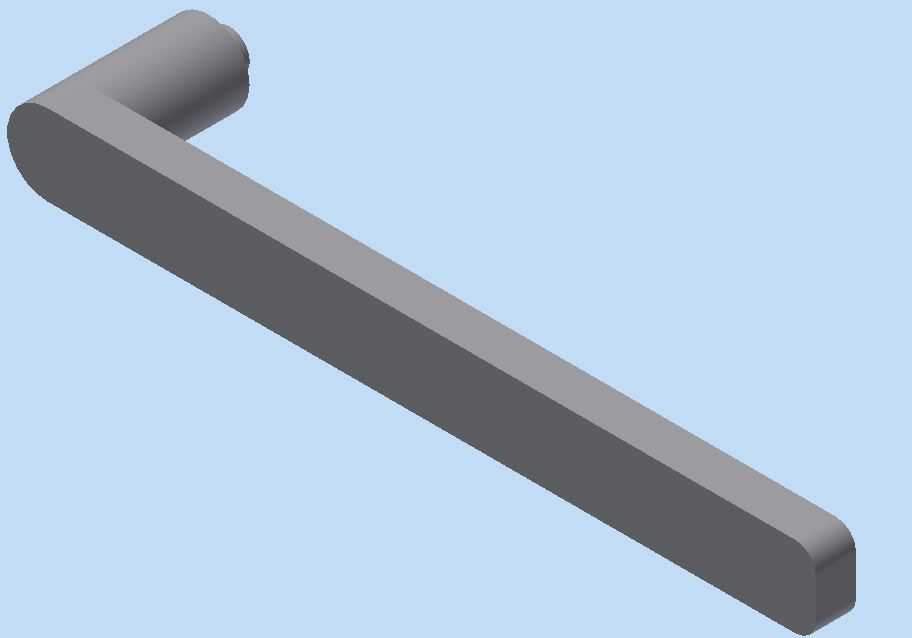

　　这类L型转动手柄常应用在各类中小型工业设备的手动操作工位上，比如小型工装夹具的锁紧调节、台式加工设备的档位切换、输送线侧边的手动止动机构，还有部分检测设备的定位调节端，都能见到这类结构的身影。它的核心作用是给操作人员提供施力支点，通过绕固定轴的转动动作，把人手施加的扭矩传递到后端的执行机构，完成锁紧、切换、定位这类需要手动施力的操作动作。从结构设计来看，这款手柄采用一体成型的L型弯折结构，长段为握持施力臂，短段为转轴连接端，两者做了平滑的圆弧过渡，避免应力集中在弯折位置，提升长期反复转动下的结构强度。连接端采用中心销配合的安装方式，安装时只需要将短段插入对应安装座的配合孔内，穿入中心销即可完成轴向与径向的定位，

　　不需要额外做复杂的法兰连接或者螺纹锁紧，拆装维护十分便捷，适合需要频繁更换操作件或者经常调整操作位置的工位。握持臂的截面做了圆角矩形设计，相比圆形截面更贴合人手握持的触感，转动施力时不容易打滑，端部做了圆弧收边处理，避免操作时棱角划伤操作人员，符合手动操作件的安全设计要求。从安装边界来看，这款手柄的转动半径由握持臂的长度决定，其中适配9.5规格中心销的版本，安装时需要预留对应长度的转动空间，避免周边的设备构件、管线对手柄的转动行程造成干涉，安装座的配合孔需要与连接端的轴径做间隙配合，保证转动时无卡滞，同时配合间隙控制在合理范围，避免转动时出现过大的旷量影响操作手感。在实际选型应用中，

　　这类手柄通常根据需要传递的扭矩大小选择对应长度的规格，扭矩需求大的工位选择更长的握持臂，利用杠杆原理降低操作人员的施力强度，扭矩需求小、安装空间紧凑的工位则选择更短的规格，节省安装占用空间。设计这类手柄的三维结构时，需要重点关注弯折处的圆角半径，圆角过小会导致注塑或者金属压铸成型时出现应力缺陷，长期受力容易出现断裂问题，同时连接端的销孔位置需要与安装座的销孔严格同轴，避免穿销后出现转动卡滞的情况。握持面不需要做额外的滚花或者防滑纹，依靠截面的形状与合理的表面粗糙度就能满足防滑需求，过度增加防滑结构反而会提升加工成本，也容易在握持时积存油污、碎屑，增加日常清理的工作量。
