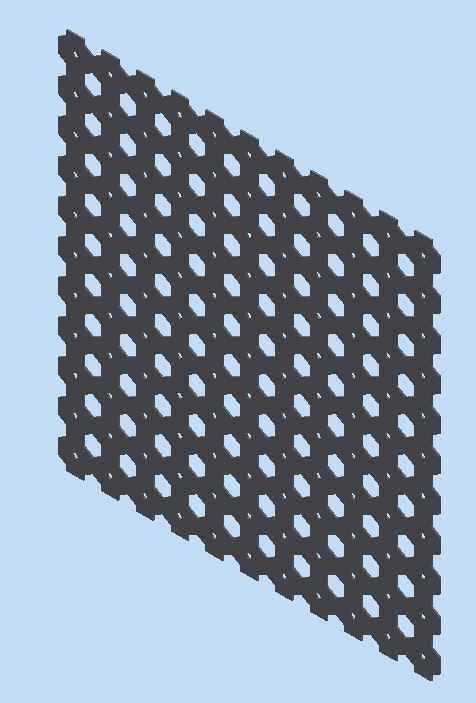

带规则菱形穿孔的4mm厚金属装饰筛板

　　这类带规则阵列穿孔的金属薄板，在工业与民用场景里的覆盖范围极广，从设备防护围挡、车间通风降噪隔板，到建筑外立面装饰幕墙、物料筛分溜槽衬板，甚至商用空间的吊顶装饰、设备散热防护罩都能见到它的身影。设计这类穿孔板时，首先要匹配安装场景的力学与功能需求：4毫米的板厚选型，刚好平衡了结构刚性与加工难度，既不会因为板厚过大增加冲孔模具的负载、造成孔边毛刺超标，也不会因为板厚过薄导致安装后受外力出现翘曲变形，适配常规的钣金折弯、焊接安装工艺。板面上的菱形穿孔采用等距错位阵列排布，这种排布方式相比直排圆孔有几个明显的工程优势：首先是相同开孔率下，板体的整体应力分布更均匀，不会出现直排孔带来的应力集中带，在承受物料冲击或者风压负载时，

　　不容易沿孔列方向出现开裂；其次错位排布的孔型在作为筛板使用时，物料不容易卡孔，筛分过程中接触到孔边的物料会顺着菱形斜边滑落到下层，有效降低堵孔概率；作为装饰面板使用时，菱形阵列的光影效果比常规圆孔更有层次感，不同角度的光线照射下会形成渐变的透视效果，适配现代工业风的装饰需求。设计建模过程中，首先要确定安装边界尺寸，板体四周预留的无孔边宽要匹配安装压条或者螺栓固定的位置，避免孔位距离安装边过近导致固定时板边开裂；孔距的参数选择要同时兼顾开孔率与板体强度，4mm板厚搭配的孔边距最小不能小于板厚的1.2倍，否则冲孔过程中孔间的材料会被模具拉扯变形，影响板面平整度。建模时优先采用阵列特征生成孔位，先做出单个菱形孔的剪切特征，

　　再按照错位排布的步距做线性阵列，同时要在板体的边缘做收尾处理，让边缘的半孔位置整齐划一，避免出现不规则的缺口影响安装适配性。这类穿孔板在实际安装时，通常会搭配配套的龙骨框架，板与板之间的拼接缝隙要控制在1毫米以内，作为通风防护板使用时，开孔率通常控制在35%到45%区间，既保证足够的通风通流面积，又能阻挡大体积异物进入设备内部；作为装饰幕墙使用时，背面通常会附加吸音棉层，穿孔结构配合吸音材料可以有效降低环境噪音，同时金属板本身的耐候性可以保证户外长期使用不出现变形锈蚀。
