带金属插杆的球窝组合结构件

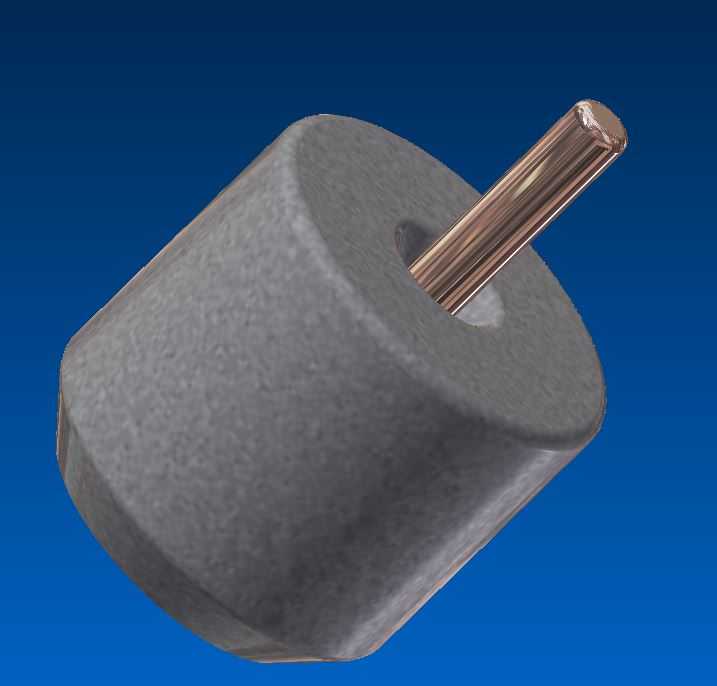

　　这类带金属插杆的球窝组合结构，常见于需要小角度摆动调整的机械连接场景，比如小型工装夹具的角度调节端、自动化检测设备的探针安装座、小型气动执行元件的活动连接端，也可用于教学演示类机械结构的铰接节点。从结构设计来看，主体采用带中心通孔的圆柱状窝座，窝体内腔做球面适配设计，与金属插杆端部的球头形成球面配合，可实现一定锥角范围内的多方向摆动，同时插杆杆身与窝座中心孔形成径向限位，避免配合过程中出现过大的径向窜动，保证摆动过程的同轴度稳定性。窝座采用非金属耐磨材质成型，表面做哑光磨砂处理，既可以降低球头转动过程中的摩擦阻力，又能在长期往复摆动中保持配合面的磨损均匀性，金属插杆采用抛光金属材质，表面粗糙度控制在较低水平，减少配合面的咬合风险，

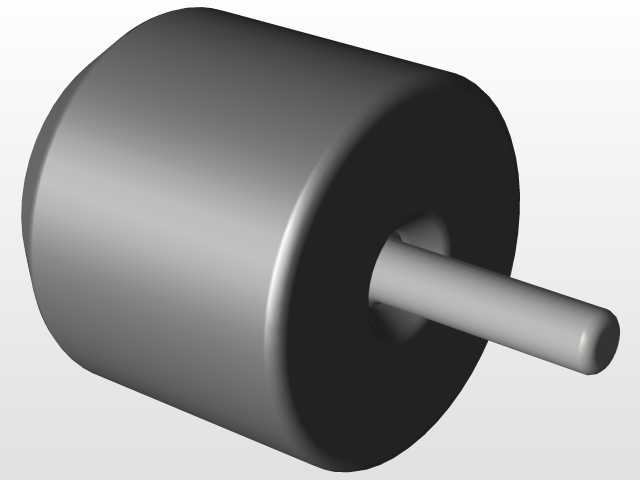

　　同时提升杆身的抗弯折性能。外形尺寸上，窝座整体为短圆柱结构，外径与高度比例接近1:1，中心通孔直径略大于插杆杆径，预留出摆动所需的间隙空间，插杆伸出窝座端面的长度约为窝座高度的三分之二，既保证足够的安装夹持长度，又避免杆身过长导致摆动时出现挠度变形。安装边界方面，窝座外圆柱面可直接压入对应安装座的内孔中，依靠过盈配合实现固定，也可在窝座端面加工安装孔通过螺钉锁紧，插杆伸出端可直接连接需要调整角度的功能部件，无需额外加装铰接支座，能有效缩减整体机构的安装空间。设计过程中需要重点控制球头与窝体内腔的配合公差，间隙过大会导致摆动过程中出现旷量，影响定位精度，间隙过小则会增大转动阻力，甚至出现卡滞现象，

　　同时要考虑不同使用温度下两种材质的热膨胀系数差异，预留合理的温度补偿间隙，避免温度变化导致配合失效。这类结构相比传统的销轴铰接，具备多方向自由度调整能力，不需要额外加工铰接耳座与销轴孔，装配工序更简单，同时球面配合的接触面积更大，单位面积承压更小，在同等载荷下的使用寿命更长，适合小载荷、需要频繁调整角度的轻载机械连接场景，在小型自动化设备、教学实验装置、手动调节工装中应用十分广泛。
