铝制柱式多引脚散热基座结构设计

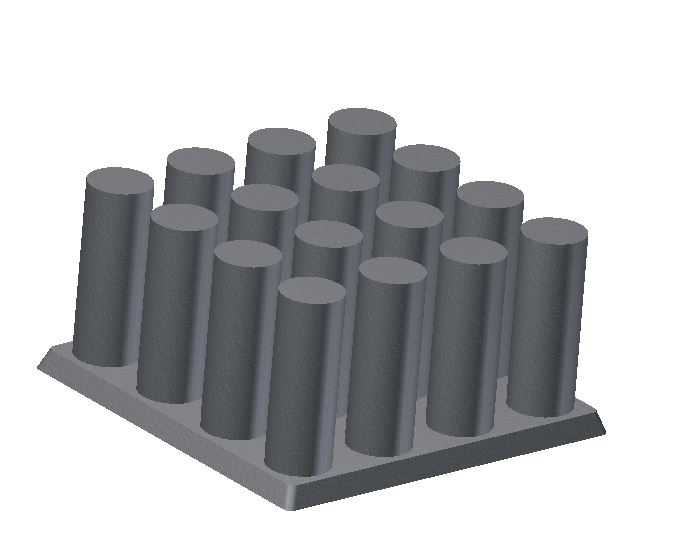

　　这类柱式铝制散热结构，常被应用在小功率工控板卡、功率模块、车载电控单元的被动散热场景中，依靠铝材质本身优异的导热系数，将发热元器件工作产生的热量快速从安装基面传导至上方的柱体结构，再通过柱体间预留的空气流通间隙完成自然对流换热，无需额外搭配风扇即可满足常规工况下的散热需求，在密闭工控机箱、低噪音要求的电子设备内应用十分广泛。从结构设计逻辑来看，整体采用方形平板作为安装基座，基座上阵列排布等直径圆柱散热柱，柱体高度保持一致，柱与柱之间预留均匀的流通间隙，既保证了足够的换热接触面积，也避免了鳍片式散热结构容易积灰、间隙堵塞后散热效率骤降的问题，圆柱曲面的导流效果更好，自然对流状态下空气可以顺着柱面顺畅流通，不会出现流动死区。安装边界上，

　　基座四个角位预留了螺钉安装孔位，可直接通过四颗标准螺钉将散热基座锁紧固定在发热元件的安装面，安装时只需在基座与发热元件接触面均匀涂抹导热硅脂，即可降低接触热阻，保证热量传导效率，基座的平面度公差控制在合理范围内，避免安装后出现局部贴合不严的问题。柱体与基座采用一体化成型结构，不存在拼接装配的接触热阻，热量从基座传导至柱体的路径没有额外阻力，相比拼接式的散热结构导热效率更稳定。在实际选型适配时，可根据发热元件的功耗大小调整柱体高度、柱体数量以及基座整体尺寸，当前结构的柱体阵列排布密度兼顾了散热效率与整体重量，铝材质的轻量化特性也不会给安装基板带来过大的负重压力，在对重量敏感的便携电子设备、机载电控模块上也能适配使用。日常使用过程中，柱体的圆柱结构清理维护更便捷，压缩空气吹扫即可清除间隙内积存的浮尘，无需拆解就能完成日常维护，长期使用下散热性能衰减幅度远小于密齿鳍片结构的散热件。
