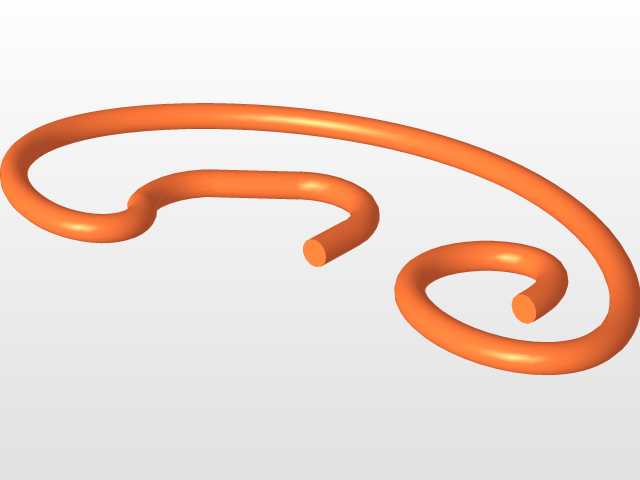

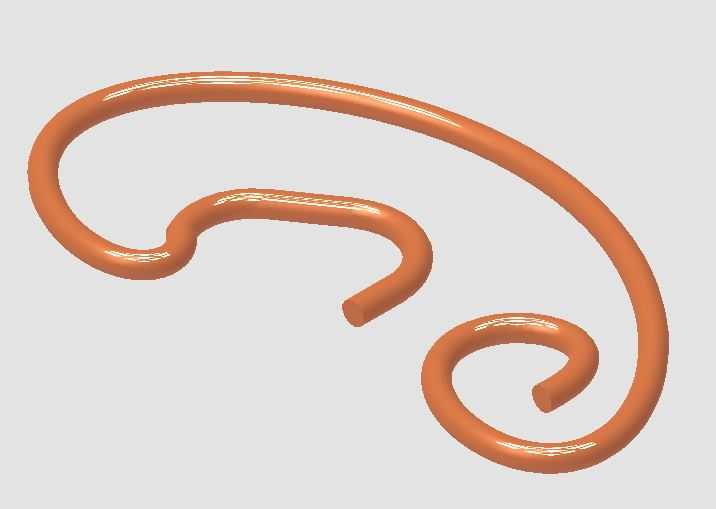

创意异形铜质弯管曲面造型结构

　　这类异形铜质弯管构件，常应用在对管路走向有特殊避让要求的流体输送场景中，比如小型液压系统的油路排布、精密温控设备的冷却回路、实验室特种气路的定制连接段，区别于标准角度的冲压弯管，这类连续变曲率的弯转结构能够在紧凑的安装空间内完成多方向的路径转向，减少管路接头的使用数量，从根源上降低多段拼接带来的渗漏风险。从结构设计逻辑来看，整个构件采用等截面圆管沿连续空间样条曲线扫掠成型，管身全程保持均匀的壁厚，没有出现局部截面畸变或者壁厚骤减的区域，能够保证流体在管内流动时不会因为截面突变产生紊流、压损异常升高的问题，弯转处的曲率半径经过反复校核，全程大于管路通径的2.5倍，既满足铜材冷弯成型的工艺要求，避免弯制过程中出现管身褶皱、

　　内壁开裂的缺陷，也能保证流体在转向过程中的阻力处于合理区间。在安装边界的适配性上，整个构件的外轮廓没有突兀的直角凸起，所有弯转段都做了顺滑的曲面过渡，在设备内部排布时不会和周边的线束、其他结构件产生干涉，两端的管段预留了足够的直段长度，能够适配标准的卡套接头、焊接接头或者快插接头的安装要求，不需要现场二次裁切加工。设计过程中需要重点把控扫掠路径的连续性，保证路径在G2连续的基础上调整各段的曲率分布，避免出现曲率突变点导致成型后管身存在残余应力集中的问题，长期在带压工况下运行时，应力集中区域容易出现疲劳开裂的故障。铜材质本身具备优秀的导热性和耐腐蚀性，用在冷却回路中时，弯管本身就可以充当辅助散热面，

　　不需要额外加装散热翅片就能提升回路的热交换效率，用在低压油路或者气路中时，铜材的抗锈蚀特性能够减少管路内部的杂质剥落，避免杂质随介质进入下游的精密阀件造成卡滞故障。这类连续曲面的弯管结构，在建模阶段需要先根据安装空间的边界约束绘制三维路径草图，逐段调整每个弯点的位置和曲率，确认路径和周边所有结构的最小安全间隙后，再沿路径做等截面扫掠，最后对两端的连接端面做垂直于管段轴线的裁切处理，保证端面的平面度满足接头密封的安装要求，整个结构没有多余的工艺特征，成型后只需要去除端口的毛刺就可以直接投入装配，不需要额外的表面处理工序。
