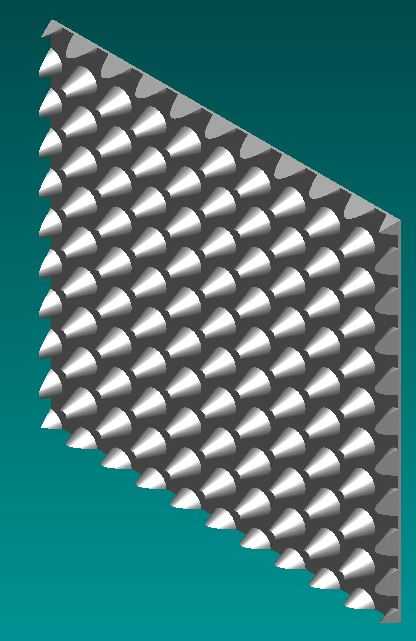

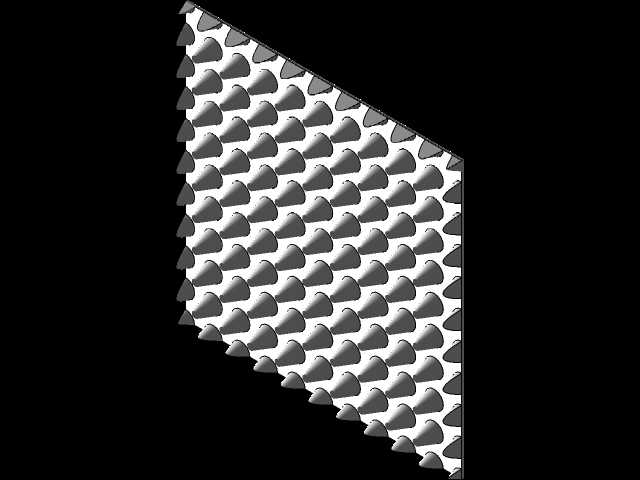

蛋笼式阵列凸起泡沫缓冲衬垫结构

　　日常做包装结构配套设计时，这类蛋笼式泡沫衬垫的使用场景覆盖非常广，小到精密电子元器件、易碎玻璃制品的周转包装，大到小型机械加工零件、异形五金件的仓储运输防护，都能看到这类结构的身影。不同于平面泡沫垫仅能提供基础的平面缓冲，这种阵列式的凸起结构，能在有限的衬垫厚度内，通过每个独立凸起的形变吸收外部冲击能量，当运输过程中出现颠簸、跌落、侧向挤压时，受力点附近的凸起会率先发生压缩变形，将集中的冲击力分散到周边更大面积的泡沫基体上，避免被承托物件局部受力过大出现磕碰损伤。做这类结构的三维设计时，首先要匹配被承托物件的底部轮廓与重量分布，凸起的排布密度并非越密越好，若被承托物件重量偏大、外形偏规整，可适当加大凸起的排布间距，

　　提升单个凸起的压缩行程，避免整体衬垫过硬缓冲不足；若被承托物件是易碎薄壁件、外形存在多处局部突出结构，则要缩小凸起间距，保证每个易损部位下方都有对应的凸起结构提供支撑，同时要控制凸起的拔模角度，保证泡沫模压成型时能顺利脱模，不会出现凸起根部缺料、顶端塌边的成型缺陷。从安装边界来看，这类衬垫的外轮廓需要完全匹配包装盒的内部腔体尺寸，通常衬垫的侧边与包装盒内壁预留0.2-0.5mm的过盈量，保证衬垫放入包装盒后不会出现窜动，衬垫的整体厚度要结合包装盒的内部深度设计，凸起顶端到被承托物件接触面的预留压缩量控制在衬垫总厚度的15%-25%区间，既不会因为压缩量过小导致缓冲行程不足，也不会因为压缩量过大导致衬垫被压溃后失去回弹能力。

　　另外这类蛋笼式结构还有一个实用特性，就是凸起之间的凹陷区域可以容纳物件底部的小型突出结构，比如小型零件的接线柱、定位凸点、小尺寸安装脚，不需要额外在平面衬垫上开槽避让，能减少二次加工的工序，同时阵列排布的凸起对不同外形尺寸的物件适配性更强，同一款衬垫可以适配一定尺寸范围内的多种物件，降低包装物料的开模成本。在实际选型验证时，还要结合运输工况调整泡沫的材质密度，长途公路运输场景下要选用密度稍高的泡沫材质，提升凸起结构的抗疲劳性能，避免多次颠簸后凸起出现永久变形失去缓冲作用；短途厂内周转场景则可以选用密度稍低的泡沫材质，在满足防护需求的前提下控制物料成本。
