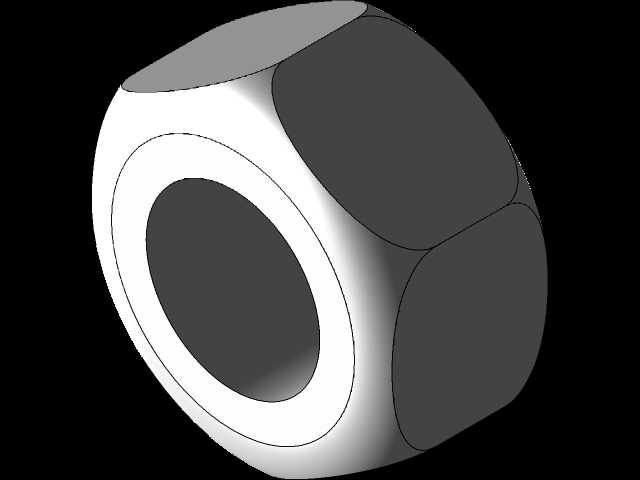

10毫米规格六角内螺纹紧固件结构设计

　　这款10毫米规格的六角螺母，是机械装配领域应用最广泛的内螺纹紧固件之一，日常在各类通用设备组装、工装夹具搭建、五金结构连接场景中都能见到它的身影。从设计逻辑来看，六角外形的选择并非随意设定，六个受力面能够完美适配普通活动扳手、呆扳手、套筒等常用拆装工具，在空间受限的安装位置，扳手每次只需转动60度即可完成卡位，相比四角或其他异形结构，拆装操作的空间适应性更强，能在狭窄的设备内部安装位顺利完成锁紧作业。内螺纹部分采用标准公制粗牙设计，螺纹牙型经过规整的切削成型，牙距匹配同规格外螺纹螺栓，啮合时能够均匀分散轴向锁紧力，避免局部应力集中导致的螺纹滑牙、变形问题，在常规静载荷连接场景下，能提供足够的锁紧预紧力，保证连接结构的长期稳定性。

　　从安装边界来看，这款螺母的对边尺寸、厚度都遵循通用标准件的尺寸规范，安装时不需要额外定制非标的配套工装，同规格的螺栓、平垫、弹垫都能直接适配，不管是用于钣金框架的拼接固定，还是传动部件的轴向限位，或是电气设备内部的元器件安装固定，都能直接选用。在实际设备运行过程中，这类螺母主要承担两个核心作用，一是和配套螺栓配合，将两个或多个带通孔的零件压紧固定，形成稳定的刚性连接结构；二是在丝杆类传动结构中作为行程限位块，通过在丝杆上锁紧螺母，限制运动部件的极限行程位置，避免机构超程运行造成设备损坏。建模过程中，重点还原了六角棱边的微小倒角结构，这个细节并非单纯为了外观美观，实际生产中这个倒角能够去除零件加工后的锐边毛刺，避免安装时划伤操作人员，

　　同时也能在螺纹对位时起到导向作用，让螺栓能够更顺畅地旋入内螺纹，减少对位不准造成的螺纹牙型磕碰损伤。螺纹部分的建模严格遵循牙型角、牙距的标准参数，还原了真实螺纹的螺旋升角和牙底圆弧过渡，能够直接用于装配干涉检查、虚拟拆装仿真等工程场景，帮助设计人员在三维装配阶段提前验证连接结构的空间合理性，避免实际生产组装时出现螺母与周边零件干涉、扳手操作空间不足等问题。这类标准紧固件的三维模型，在设备设计阶段能够大幅提升装配体的建模效率，不需要设计人员从零开始绘制标准件，直接调用即可完成整体装配结构的搭建，同时也能用于生成工程图的明细栏，准确统计装配所需的标准件规格和数量，为后续的物料采购、生产组装提供准确的参考依据。
