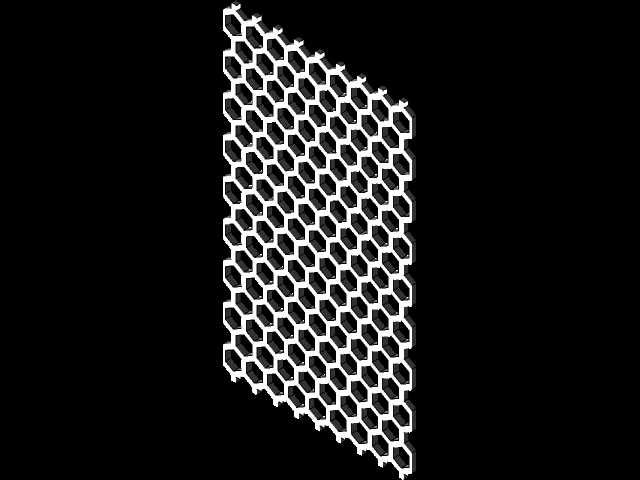

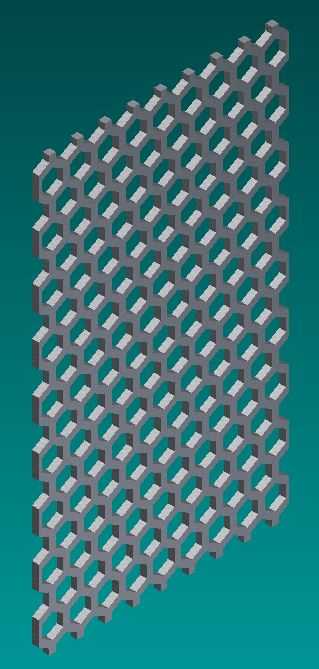

带规整蜂窝孔的铝合金板材结构

　　这类带连续规整蜂窝冲孔的铝板构件，在工程场景里的适配范围很广，做通风防护围挡、设备散热格栅、轻质承重夹层、流体整流网板都能用到，不少需要兼顾减重与结构强度的设备舱体、建筑装饰幕墙、筛分设备工作面也会选用这类结构。从结构设计逻辑来看，蜂窝状排布的冲孔并非随意设置，正六边形的孔型在相同开孔率下，能让剩余板材的应力分布更均匀，相比圆孔、方孔阵列，同等厚度的板材做蜂窝冲孔后，抗弯折、抗形变的冗余量更高，不会因为开孔过多出现局部应力集中导致的板材翘曲、断裂问题。建模时首先要确定单孔的对边尺寸、孔间肋条的宽度，这两个参数直接决定整体开孔率，而开孔率需要匹配实际使用场景的需求：如果用作设备通风散热，开孔率要控制在60%-75%区间，

　　保证通风量的同时不会让异物轻易掉入设备内部；如果用作轻质承重夹层，肋条宽度要适当加宽，开孔率降到40%左右，配合上下蒙皮粘接后能获得远超同重量实心板材的抗弯刚度。安装边界上，这类片状蜂窝铝板的边缘需要预留15-25mm的无孔压边区域，用来打安装孔或者做折边处理，避免冲孔区域直接受力导致连接位开裂；如果是多块拼接使用，相邻板材的拼接边要做孔位对齐校准，保证拼接后整体蜂窝纹路连续，不会出现视觉上的错位，同时拼接缝隙要控制在1mm以内，用作整流或者筛分工况时不会出现漏料、扰流的问题。实际生产中这类板材一般是用连续冲压工艺加工，建模时要注意孔阵列的排布要和板材送料方向匹配，避免出现冲压时的步距误差，肋条的最小宽度不能小于板材厚度的0.8倍，

　　不然冲压时容易出现孔边毛刺、肋条被冲断的问题。另外如果是用作有流体通过的场景，孔边的倒角要在建模时提前做出，0.2-0.5mm的圆角过渡能减少流体通过时的风阻、液阻，也能避免安装维护时孔边的锐边划伤操作人员。不同于普通的冲孔网板，蜂窝结构的铝板在面内受力时，各个方向的力学性能更趋近于各向同性，不会出现某一个方向强度特别弱的问题，用作设备防护网时，即使受到侧向的撞击，也能通过蜂窝肋条的微小形变分散冲击力，不会像方孔网板那样容易沿孔的排列方向出现撕裂。
