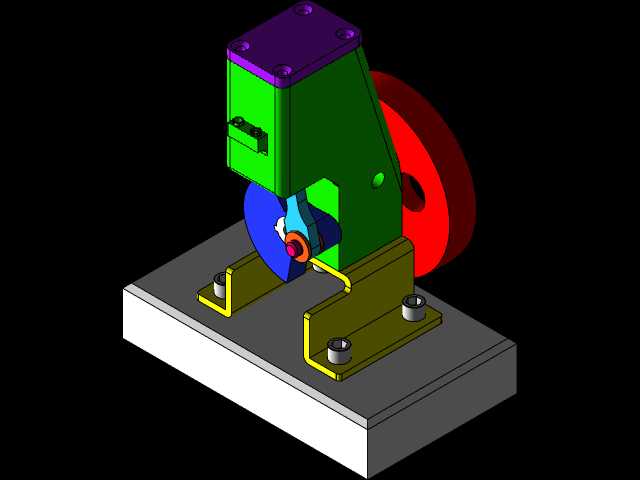

教学演示用单缸往复式动力机构

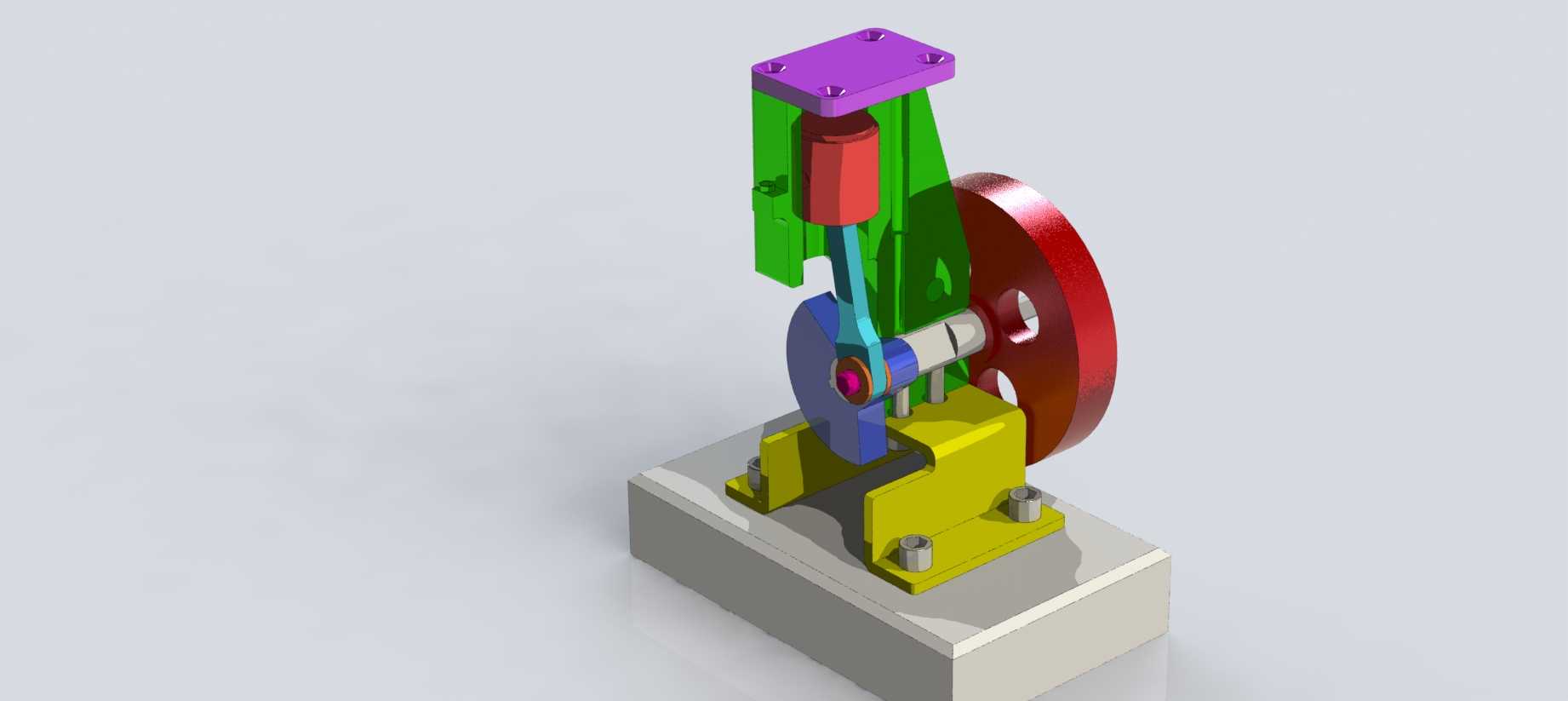

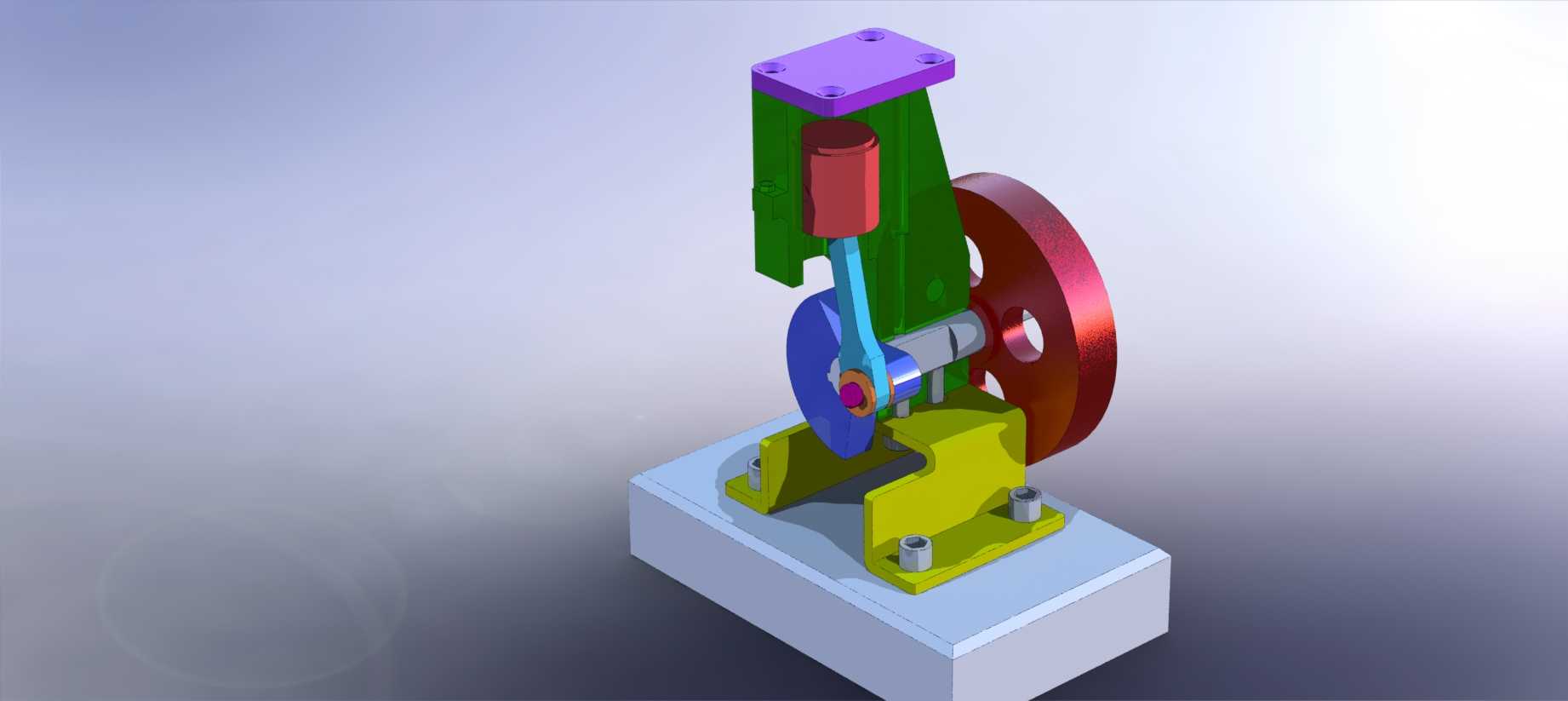

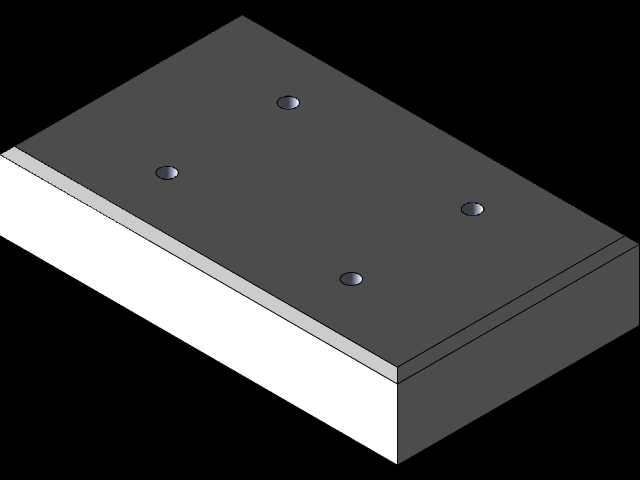

　　这套单缸动力结构常被用于职业院校机械原理课堂演示、小型动力装置原理验证场景，也可作为小型科普展项的核心演示单元，帮助学习者直观理解往复式动力转换的完整过程。整套机构固定在厚重的方形铸铁安装基座上，基座预留了四个沉头安装孔，可直接通过螺栓固定在实验台架或展示台面上，安装边界规整，基座平面度公差控制在0.05mm以内，保证运转时的整体稳定性，避免高速运转出现共振偏移。

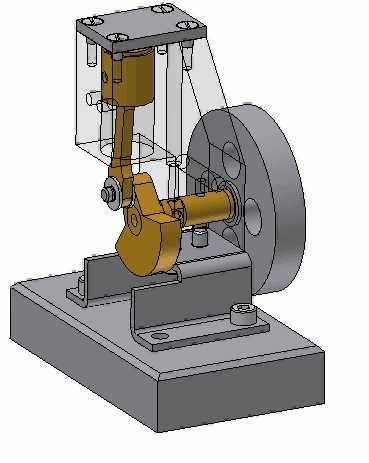

　　设计上采用透明可视化的缸体护罩结构，将活塞、连杆的运动路径完全暴露在视野中，区别于常规封闭式发动机结构，更适配教学演示的需求，学习者无需拆解结构就能直接观察到活塞上下往复、连杆摆动、曲轴旋转的完整运动传递链。缸套部分采用耐磨铜合金材质，与活塞的配合间隙控制在0.02-0.03mm之间，既保证运动顺滑无卡滞，又能减少往复运动的漏气损耗，适配低压空气驱动的演示工况，无需燃油供给系统就能实现完整运转演示，降低教学场景的使用门槛。

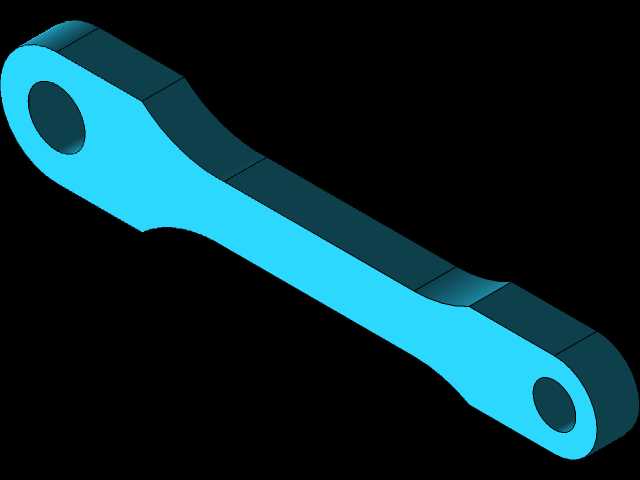

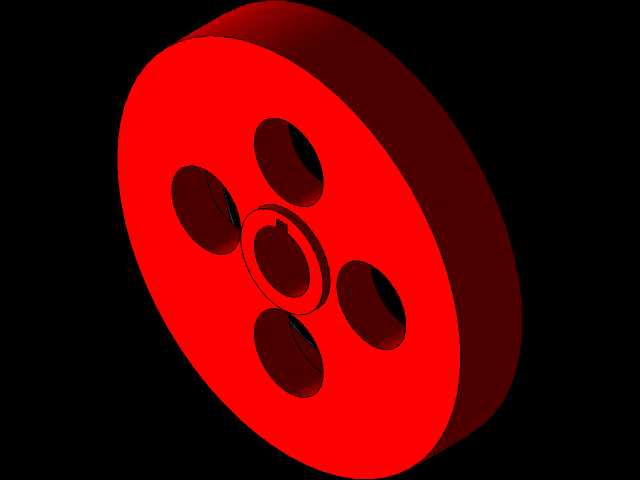

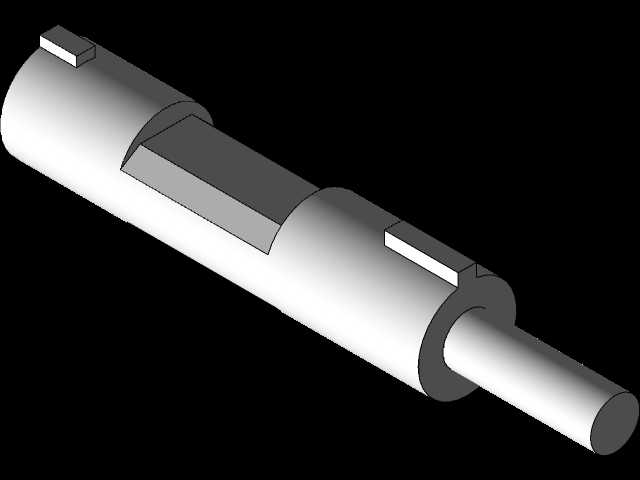

　　曲轴组件一端连接大直径铸铁飞轮，飞轮做了动平衡校准，运转时依靠自身转动惯量抵消曲柄连杆机构的死点冲击，让输出转速更平稳，飞轮端面预留了带轮安装位，可外接皮带轮输出扭矩，拓展用于驱动小型负载做原理展示。连杆两端分别采用活塞销、曲轴销铰接，铰接位置预留润滑脂注油通道，长期反复演示运转时可定期加注润滑脂减少铰接磨损，延长整套机构的使用寿命。

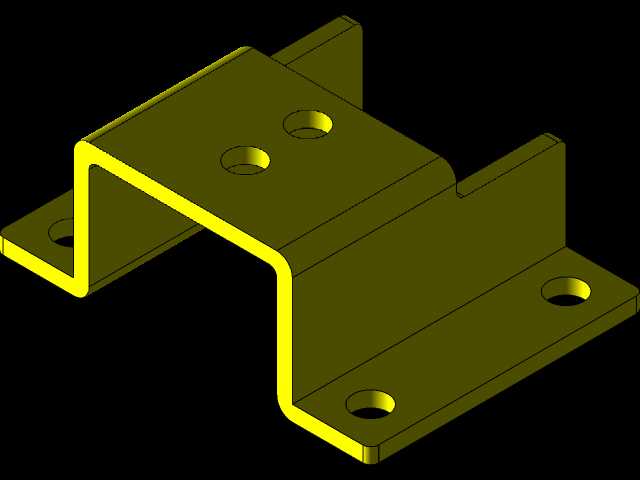

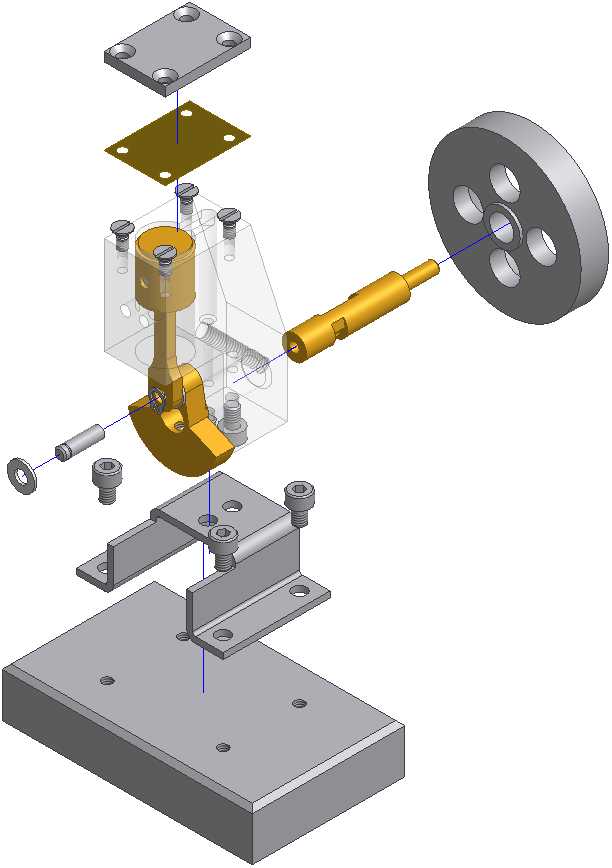

　　缸体支架采用L型折弯结构连接基座与缸体，支撑刚度经过校核，在活塞往复冲击下不会出现明显形变，保证缸套与曲轴的位置度始终符合设计要求。整套机构的运动逻辑完全复刻常规单缸内燃机的动力传递路径，去掉了复杂的配气、供油、点火系统，保留核心的动力转换结构，既降低了加工制造成本，又能清晰展示往复式动力设备的核心工作原理，不管是用于机械原理课程的具象化教学，还是作为爱好者DIY小型动力装置的参考结构，都有很强的实用参考价值。结构拆解难度低，所有连接螺栓均采用标准件，学习者可自行拆解组装，理解每个零部件的装配关系与功能作用，相比封闭的成品发动机，更适配教学场景下的实操需求。
