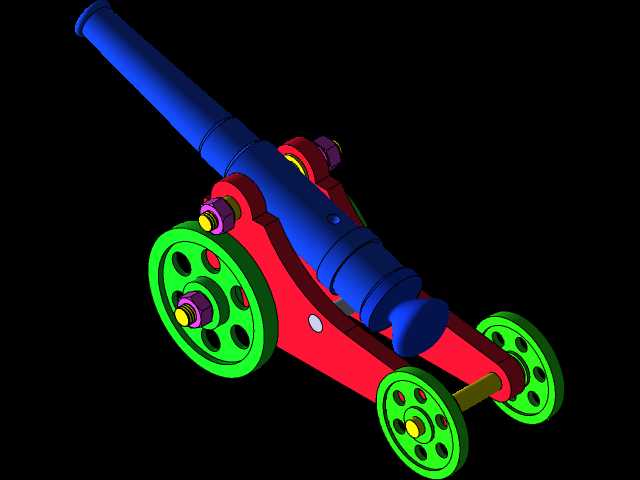

带轮式复古礼炮结构三维设计

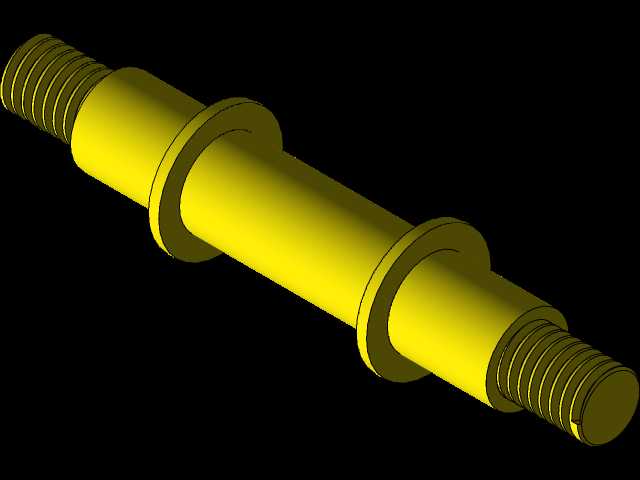

　　这款轮式仿古礼炮的结构设计，首先要兼顾展示场景的移动便利性与发射作业时的结构稳定性，日常多用于文旅场景仿古展演、开业庆典礼仪鸣放、主题展馆陈设等场景，不需要满足实战化的高强度发射载荷，因此结构设计上在还原古炮外形特征的前提下，对受力部件做了适配礼仪用途的优化。炮身部分采用长直筒等壁厚结构，炮尾设置加厚堵头承接发射时的反向冲击力，炮身外壁做了多道环形加强筋，既还原了古炮的箍圈造型特征，也能在同等壁厚下提升炮管的径向抗变形能力，避免鸣放时受压出现形变。炮架部分采用双侧板式支撑结构，炮管与炮架通过炮耳轴实现铰接，可在小角度范围内调整俯仰角度，适配不同的鸣放仰角需求，耳轴位置做了衬套镶嵌设计，减少反复调整角度带来的磨损，延长结构使用寿命。

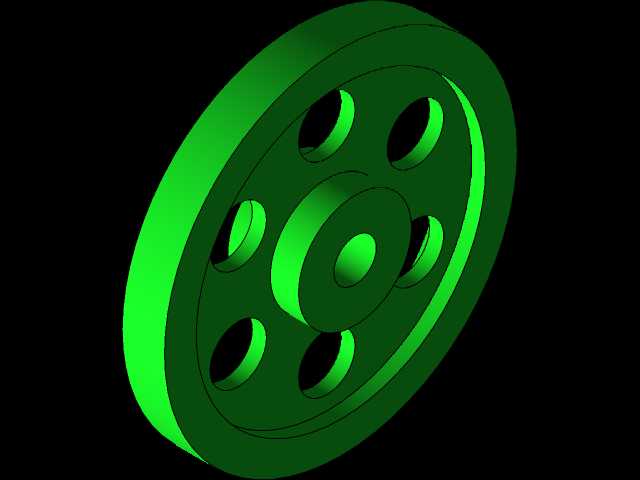

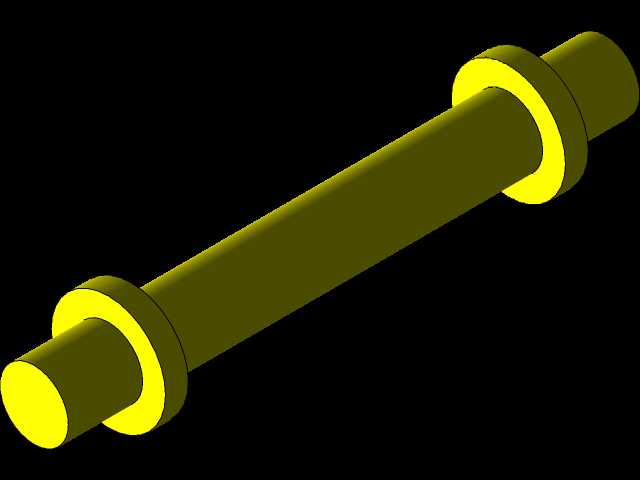

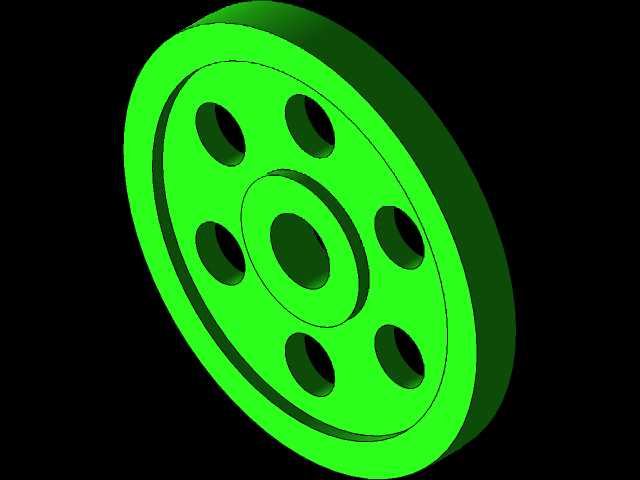

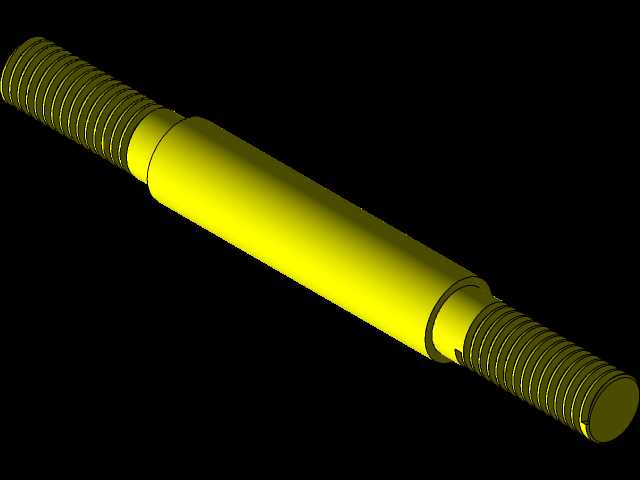

　　行走轮采用四组辐条式镂空轮结构，轮缘做了圆弧过渡，既降低了整体结构重量，也能在铺装路面移动时减少颠簸，轮组与炮架底部通过轮轴刚性连接，轮轴与炮架侧板的连接位置设置了加强凸台，避免推行过程中连接位置出现应力开裂。设计过程中首先确定炮管的中心高度，保证鸣放时炮口高度不会过低伤及周边人员，整体安装边界控制在常规人行通道可通行的宽度范围内，不需要额外拆解就能通过常规门洞，方便不同展演场地之间的转运。炮架尾部设置了支撑底沿，鸣放作业时底沿直接接触地面，配合四轮形成稳定的支撑结构，抵消鸣放时产生的后坐力，不需要额外打地桩固定，提升场地适配性。所有转动配合位置都预留了合理的装配间隙，既保证转动顺畅，也不会出现旷量过大导致的炮身晃动，

　　外观配色上对炮管、炮架、轮组做了分色处理，既还原了古炮的视觉特征，也方便后期维护时识别不同部件。结构受力分析时重点校核了炮耳轴、轮轴焊接位置、炮尾堵头的受力情况，在礼仪用途常用的装药载荷下，所有部件的安全系数都预留了足够余量，避免使用过程中出现结构失效。
