液压控制系统用外啮合齿轮泵结构

　　在各类工业液压系统的搭建与改造场景中，齿轮泵是应用极为普遍的动力转换元件，这款外啮合齿轮泵的三维结构，完整还原了实际量产液压齿轮泵的装配关系与细节特征，可直接用于液压站选型匹配、设备液压系统教学演示、虚拟样机装配调试等场景。从实际工程应用来看，这类齿轮泵常被配置在机床液压夹紧回路、工程机械辅助动作油路、小型液压站动力输出端，依靠密闭容腔内齿轮啮合形成的容积变化完成压力油输出，为后续的油缸、液压马达等执行元件提供稳定的压力油源，相比叶片泵、柱塞泵，它的结构更简单，抗油液污染能力更强，对使用维护的技术门槛要求更低，在中低压液压回路中有着极高的性价比。

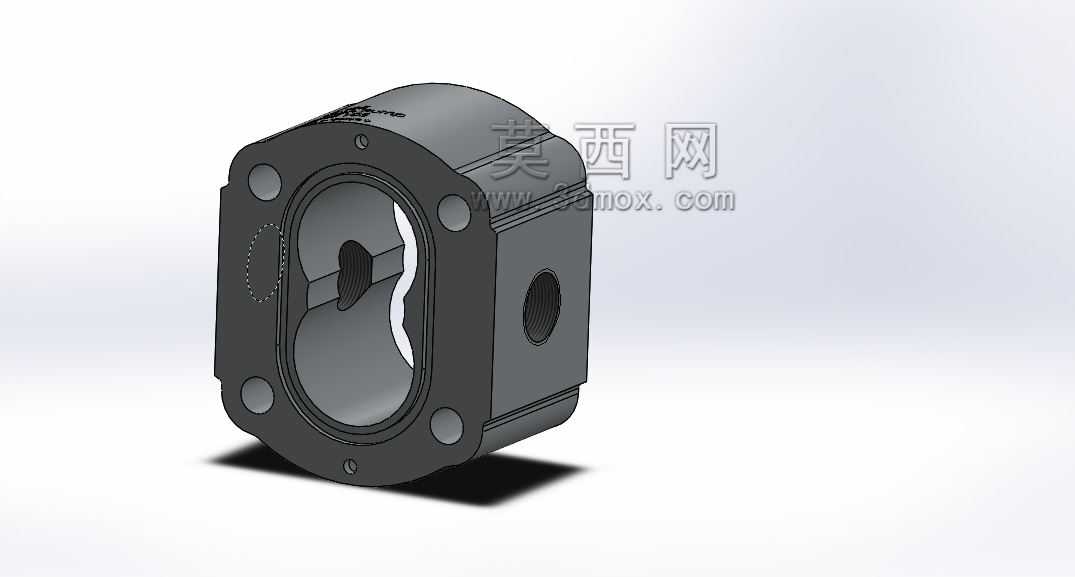

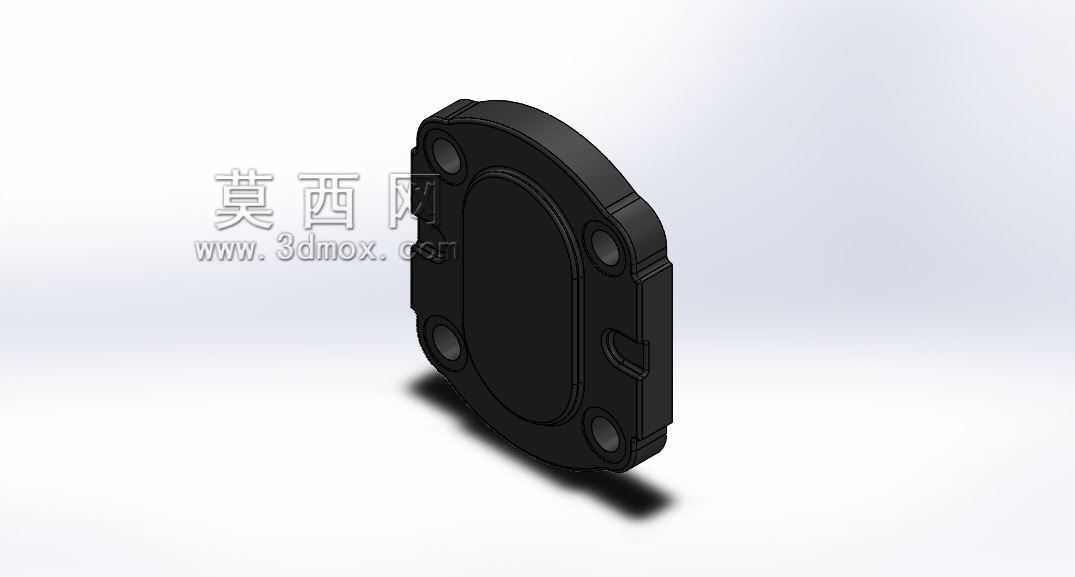

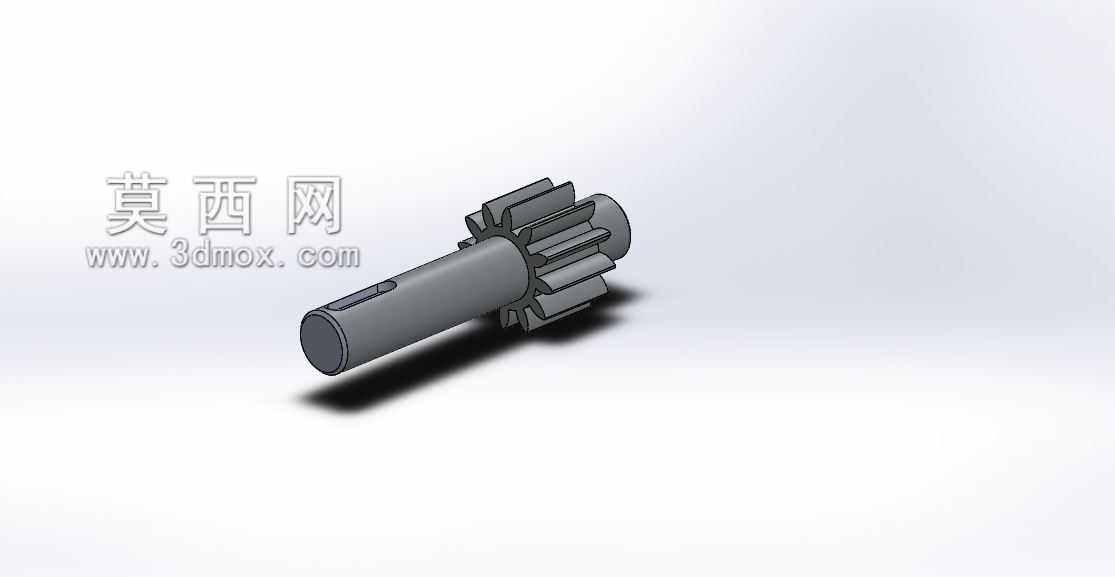

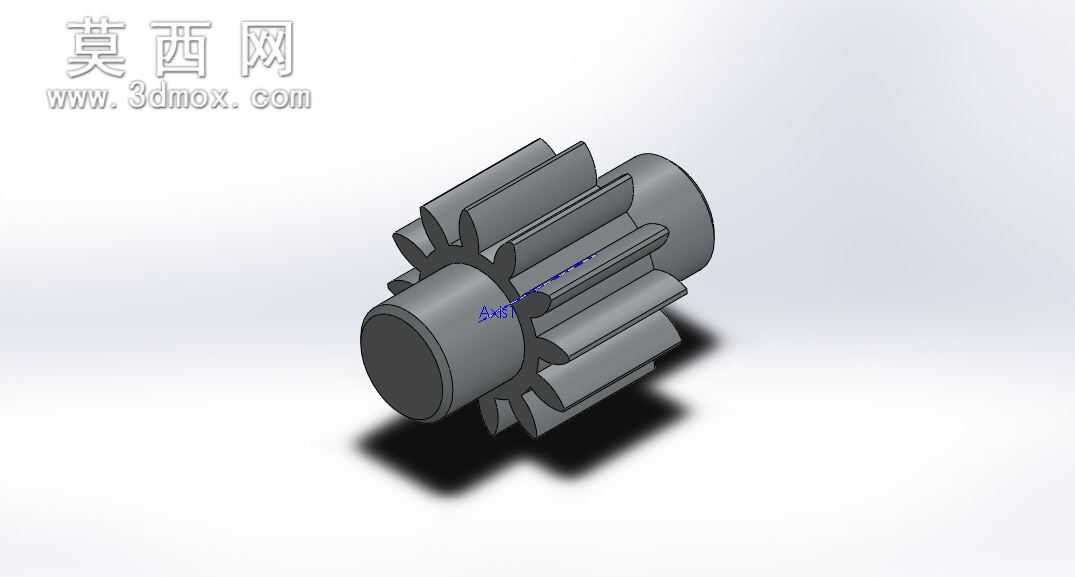

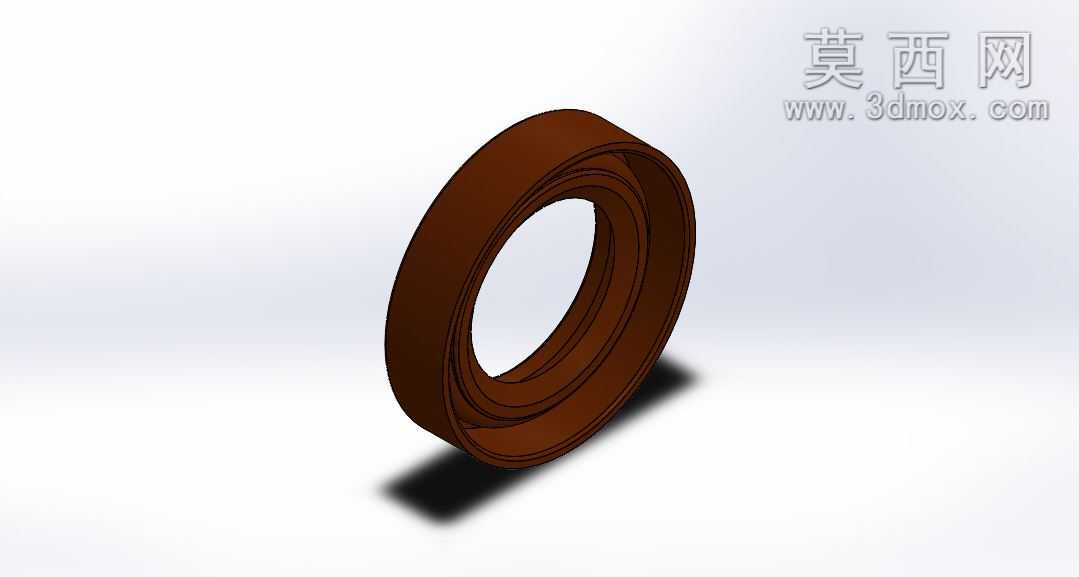

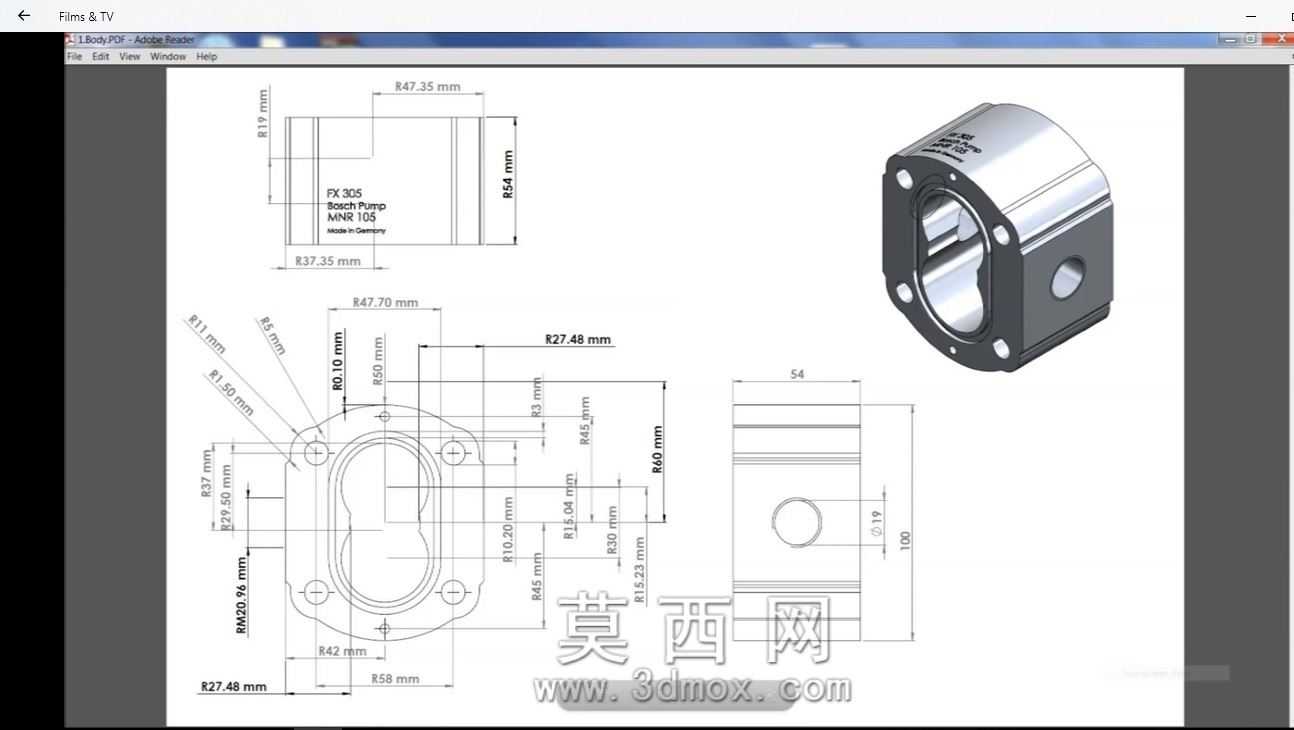

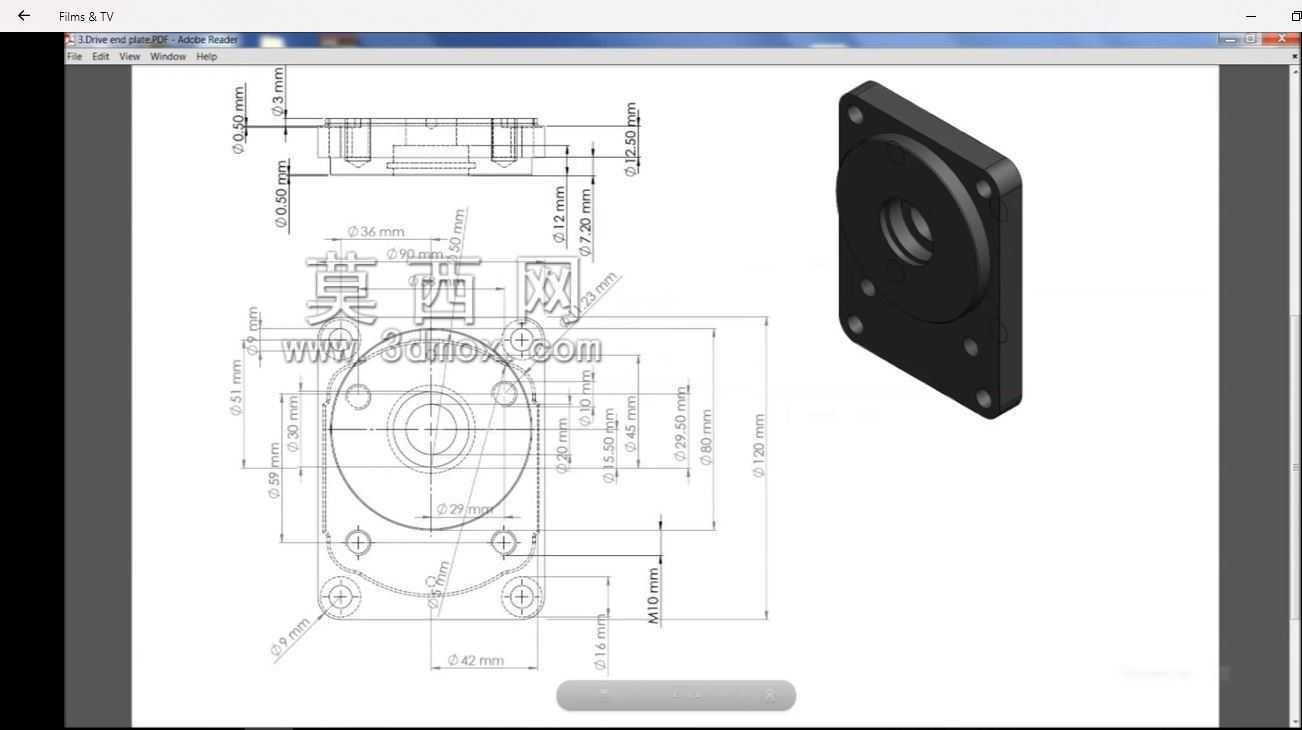

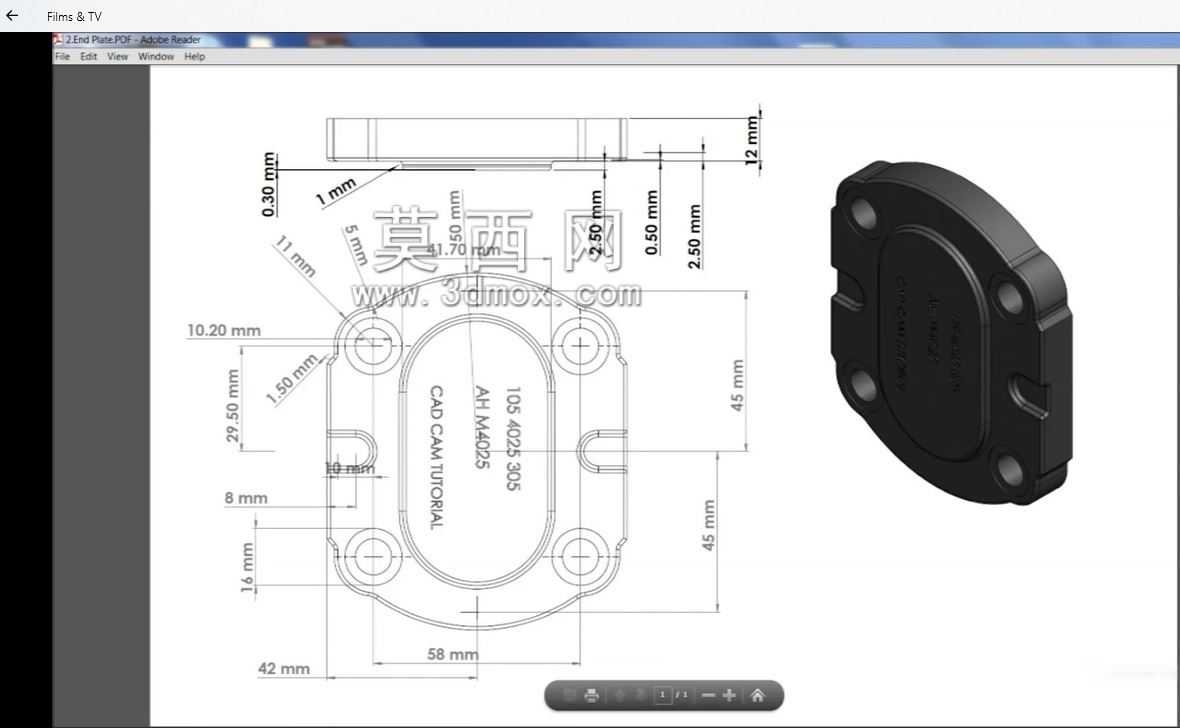

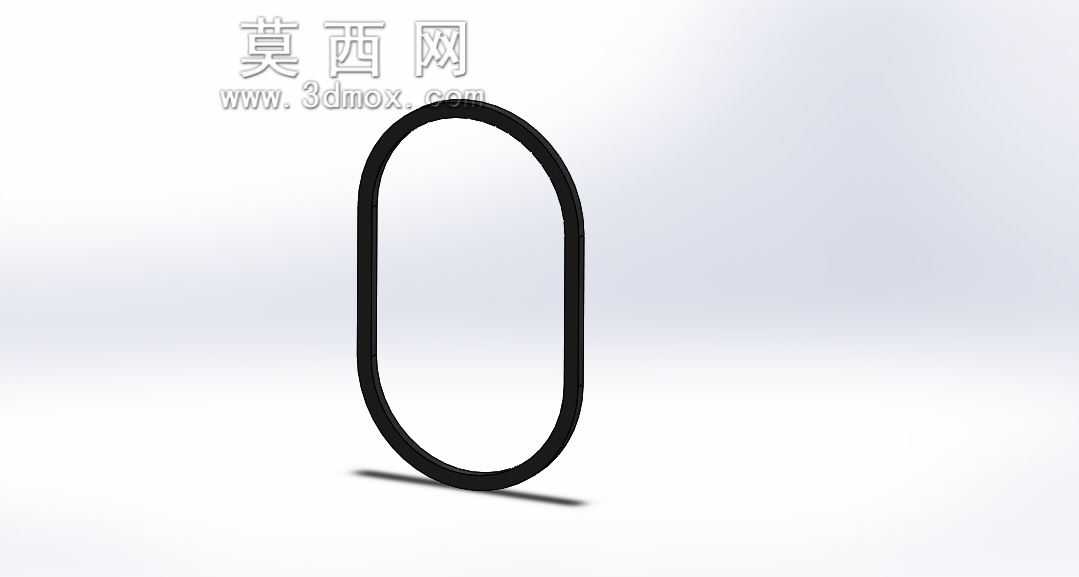

　　从结构设计思路来看，这款齿轮泵采用了典型的三片式壳体结构，前端盖集成了输入轴的密封与支撑结构，后端盖设置了进出油口的连接法兰，中间泵体容纳一对参数完全一致的渐开线圆柱齿轮，主动齿轮通过平键与输入轴连接，从动齿轮通过滑动轴承支撑在泵体的定位孔内，齿轮端面与前后端盖之间设置了浮动侧板结构，能够在泵运行时依靠压力油的作用自动补偿端面磨损，长期维持较高的容积效率，避免使用过程中内泄漏量快速上升导致的输出压力不足问题。输入轴伸出端采用了双唇口骨架油封结构，内侧唇口阻挡压力油外泄，外侧唇口阻挡外界粉尘、水汽进入泵腔内部，适配车间多粉尘、存在切削液飞溅的复杂安装环境。

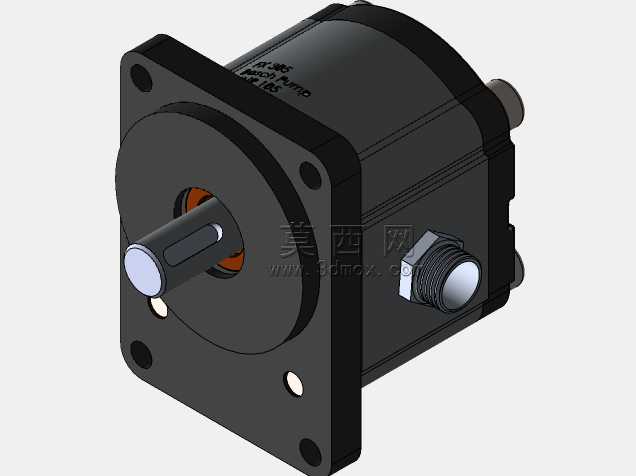

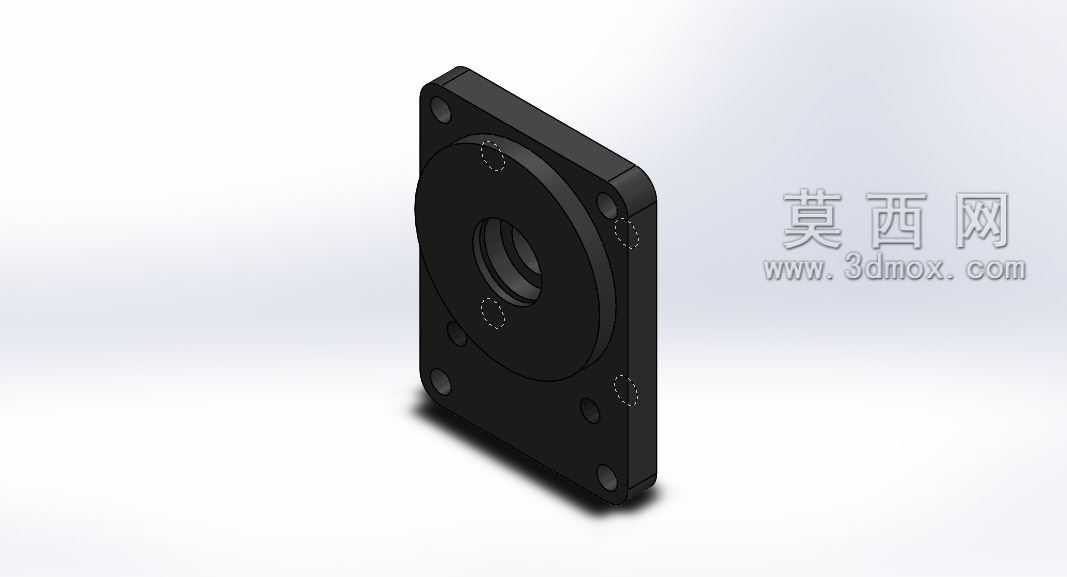

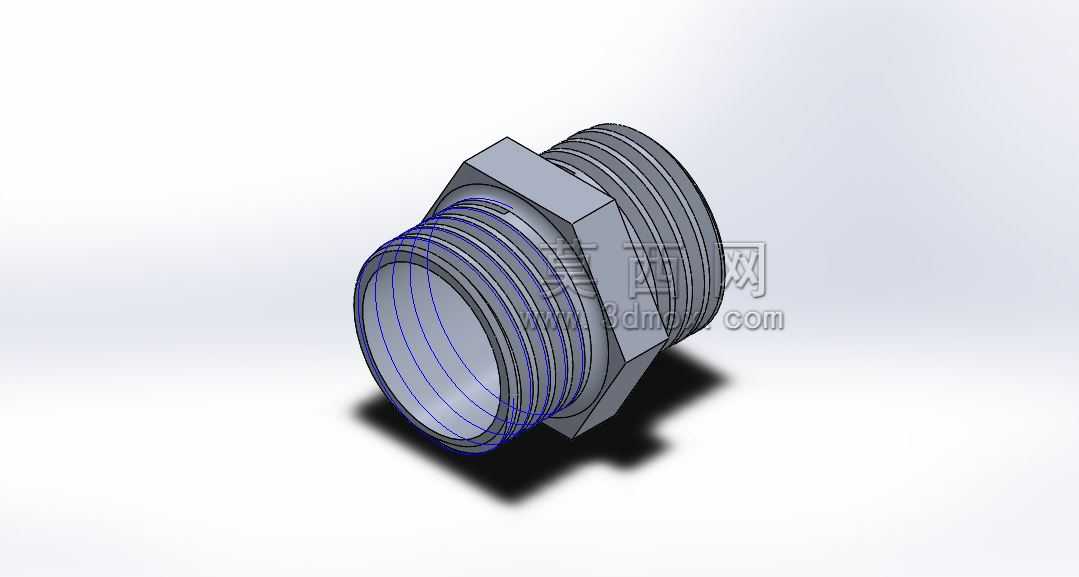

　　从安装边界与尺寸配合来看，这款齿轮泵的前端安装法兰采用了标准的菱形安装止口设计，四个安装螺栓孔呈对称分布，止口的配合公差选用H7/h6的间隙配合，能够保证安装时泵轴与驱动电机轴的同轴度快速找正，避免同轴度偏差过大导致的轴封过早磨损、轴承异常发热问题。输入轴的轴伸采用标准平键连接结构，轴径尺寸适配常规Y系列电机的输出轴连接要求，无需额外定制过渡联轴器即可完成配套安装。进出油口采用内螺纹连接形式，油口通径匹配额定流量下的油液流速要求，将吸油口流速控制在1.5m/s以内、压油口流速控制在3m/s以内，避免流速过高带来的吸空、噪声过大、压力损失超标等问题。

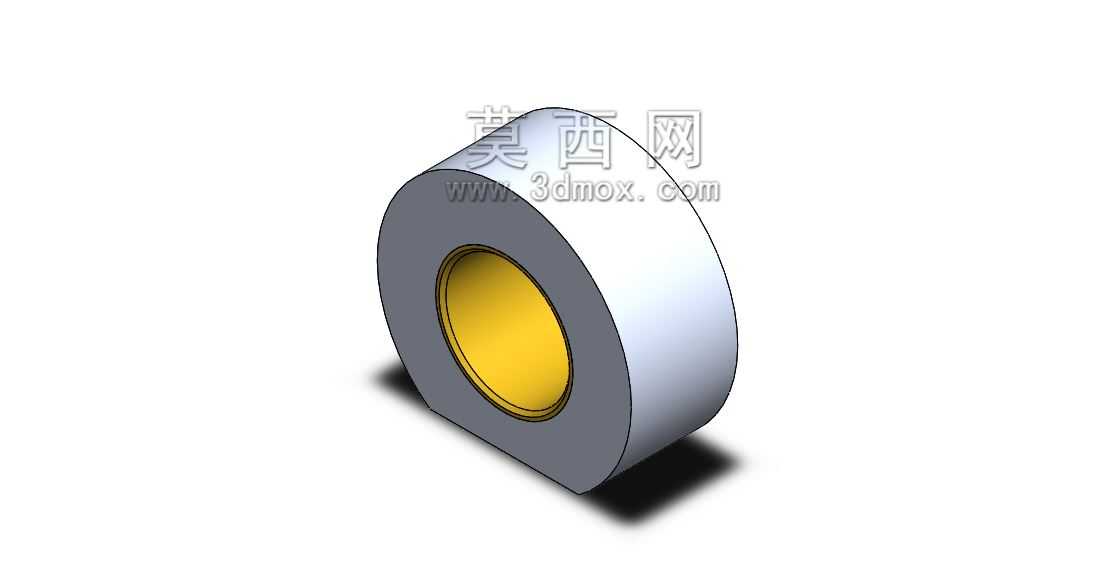

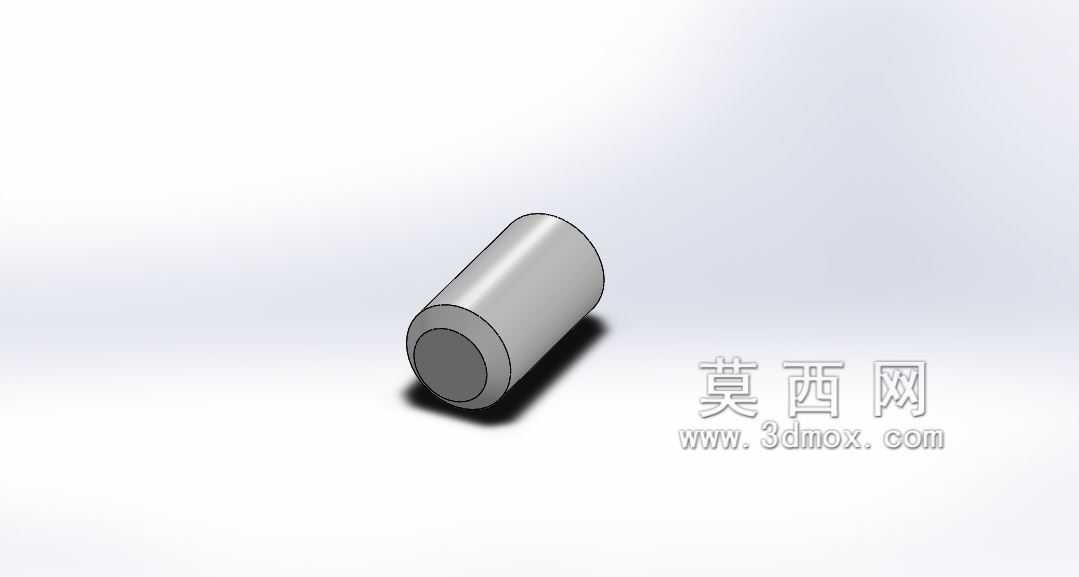

　　在功能特性层面，这款齿轮泵的齿轮采用了变位修正设计，既可以避免齿轮根切提升轮齿强度，也能优化齿轮啮合时的困油容积变化幅度，配合前后端盖上铣削的卸荷槽结构，能够有效缓解齿轮啮合过程中的困油现象，降低运行时的流体噪声与压力脉动，让输出的压力油更平稳，减少对后续液压回路中压力阀、流量阀的工作冲击。泵内部的滑动轴承采用了带油槽的铜合金材质，依靠泵自身输出的压力油进行润滑，无需额外设置润滑管路，简化了整体结构，轴承的承载能力能够覆盖额定压力下的齿轮径向力载荷，保证长期连续运行的可靠性。齿轮与泵体内孔之间的径向间隙控制在合理范围内，既不会因为间隙过大导致内泄漏超标，也不会因为间隙过小出现齿轮热胀卡滞的问题，适配液压系统常规的20-60摄氏度工作油温范围。

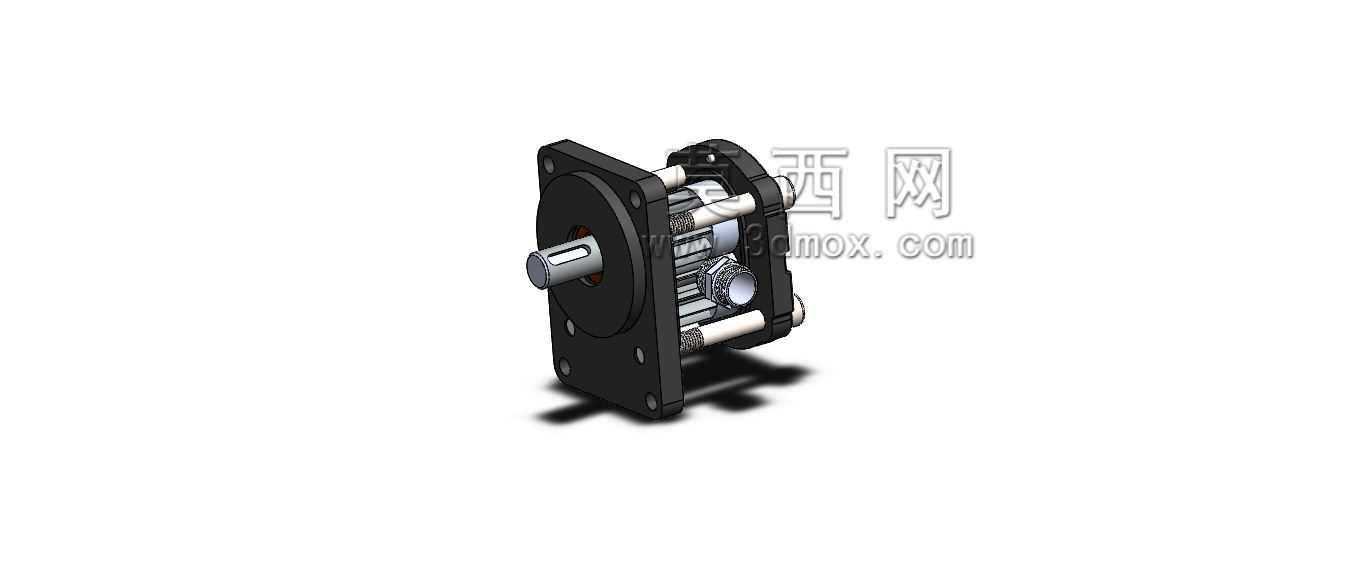

　　在实际选型匹配过程中，这款齿轮泵的结构参数可以直接对应到系统的流量、压力需求，通过调整齿轮的宽度、转速即可适配不同的输出流量要求，安装接口的标准化设计也让它能够直接替换同规格的老旧故障泵，减少设备维修时的改装工作量。三维模型中完整还原了每个零件的装配约束关系，包括螺栓的预紧位置、密封件的安装槽尺寸、轴承的配合公差带，在进行虚拟装配验证时，可以直接检查各零件之间是否存在干涉，提前发现设计中可能存在的装配工艺问题，比如端盖螺栓是否会与周边管路发生干涉、输入轴的键槽位置是否方便联轴器安装、油口方向是否能够适配现场的管路走向，这些细节的还原能够大幅减少实际生产装配时的试错成本，也能为液压系统的管路布局设计提供准确的空间占位参考。
