推土机雪推装置运动学三维结构设计

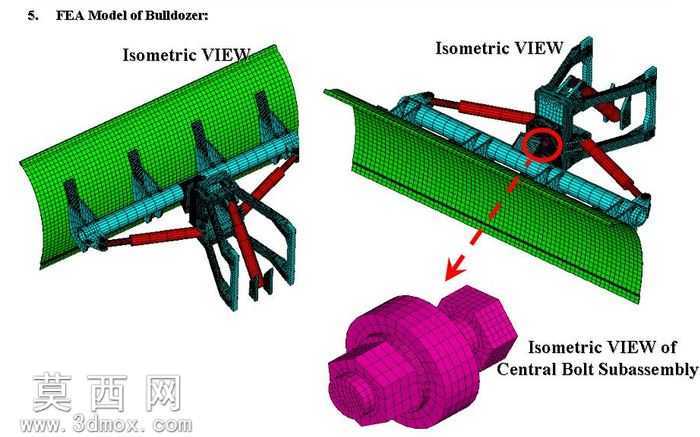

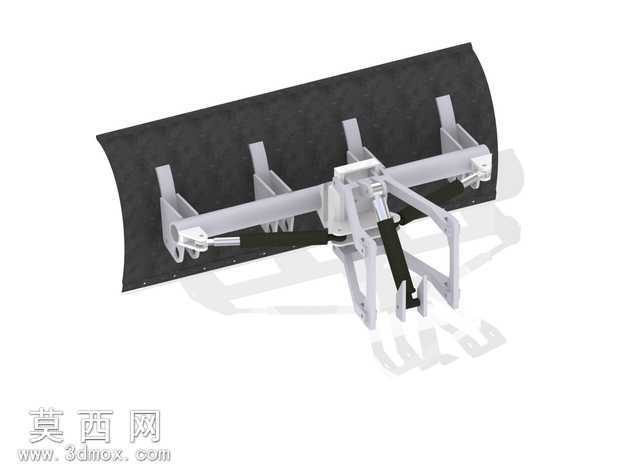

本作品为推土机配套前置雪推装置的三维建模设计成果，建模阶段严格遵循工程机械挂载装置的通用设计规范，先完成整体装配基准的定位搭建，再逐一对各个功能部件进行参数化建模。首先构建核心的弧形推雪铲主体，建模时精准还原铲面的弧形曲面曲率，该曲面经过运动学受力推演优化，能够在推雪作业时引导积雪沿铲面弧向侧方滑移，避免积雪在铲前堆积增大行进阻力，铲体边缘预留了耐磨铲刃的安装位，可适配后期更换不同材质的作业铲刃。其次完成挂载连接架的结构建模，连接架采用多组铰接支座与横向承力梁组合的结构形式，每一处铰接孔位的同轴度、安装面的平面度都经过参数校验，保证与推土机前端挂载点的适配精度，连接架上集成了角度调节连杆结构，可实现推雪铲的俯仰角度、左右倾斜角度调整，适配不同厚度积雪、不同路况的除雪作业需求。建模过程中对所有承力部件的壁厚、加强筋布局都做了对应结构设计，横向承力梁内部设置加强筋提升抗扭性能，铰接支座位置做了加厚处理避免应力集中，各部件之间的装配间隙经过合理预留，既保证运动部件的活动自由度，又避免间隙过大带来的作业晃动。材质渲染阶段，推雪铲主体采用哑光黑色耐磨钢材材质，还原实际作业中铲体的耐磨防护涂层质感，金属连接架、连杆部件采用银灰色金属喷漆材质，铰接销轴部位做了金属光泽强化处理，橡胶缓冲部件采用哑光黑色橡胶材质，不同材质的粗糙度、反光度参数经过反复调试，渲染效果能够清晰区分不同功能部件，直观呈现装置的材质搭配逻辑。设计过程中结合运动学分析逻辑，对整个雪推装置的运动行程做了模拟校验，验证角度调节过程中各部件无运动干涉，推雪作业时的受力传递路径清晰，从推雪铲承接的积雪阻力能够通过承力梁、连接架均匀传递到推土机挂载点，避免局部应力过大造成部件损坏，整体结构兼顾了作业强度与调节灵活性，可作为除雪类工程机械改装设计的参考三维模型。
