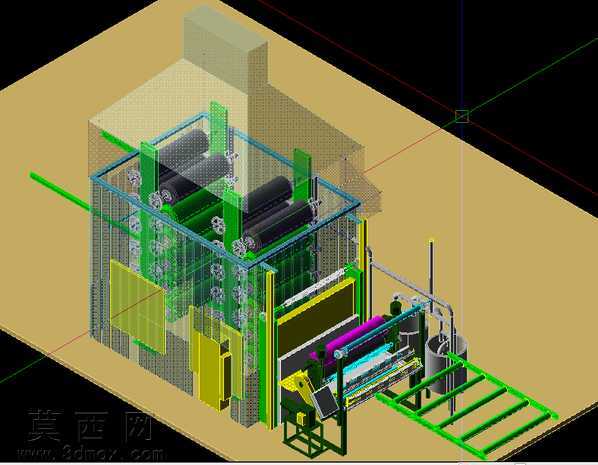

橡胶生产用压延机成套设备三维设计

本套压延机三维模型采用参数化建模方式完成整体装配设计，建模过程中严格遵循橡胶压延加工的实际工艺逻辑，对设备各功能模块进行1:1等比例还原。模型构建阶段先完成核心压延辊组的基准建模，对每根压延辊的辊径、辊面长度、轴承安装位、调距机构连接位进行精准尺寸约束，确保辊组平行度、辊距调节行程符合实际生产参数要求。在机架结构设计上，采用型钢焊接框架的结构表达，通过不同材质色彩区分机架的碳钢主体、防护栏的绿色型材、操作面板的触控区域、供料管路的不锈钢材质，让各部件的材质属性在渲染效果中清晰可辨。模型完整还原了压延机的附属配套结构，包括前端的导料输送架、中部的辊组防护网罩、侧部的浆料供给管路与储料槽、后部的干燥衔接模块，各部件之间的装配关系通过同轴约束、面重合约束、运动行程限位约束完成定义，可直观展示压延作业时物料从导料、多辊压延、定型到衔接干燥工序的完整走料路径。设计过程中重点考量了设备的操作维护空间，在机架侧部预留了辊距调节手轮的操作位、检修门的开合空间，防护网罩采用半透明材质渲染，既展示内部辊组排布结构，也体现实际设备的安全防护设计。供料系统的管路走向、阀门安装位、储料槽的液位结构都做了精细化建模，避免出现结构干涉问题，输送架的辊道排布、支撑脚的调节结构也完全符合实际设备的安装使用要求。整体渲染采用工业场景化的视角，将设备放置于模拟车间的地面环境中，通过轴测视角完整呈现设备的整体布局与各模块的位置关系，不同功能部件采用差异化的色彩与材质贴图区分，金属部件赋予金属光泽质感，防护部件赋予哑光工业漆质感，管路部件赋予不锈钢拉丝质感，让整个模型的视觉呈现贴近真实设备的外观效果，可直接用于设备结构展示、工艺布局规划、技术方案讲解等场景，建模过程中对所有运动部件预留了运动仿真的约束接口，可进一步拓展实现辊组转动、辊距调节、输送走料的动态仿真效果。
