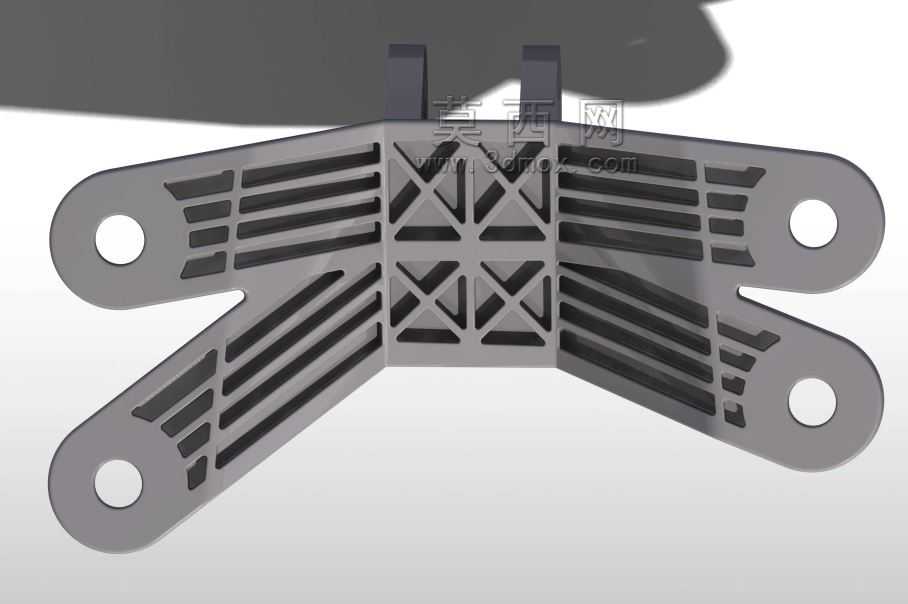

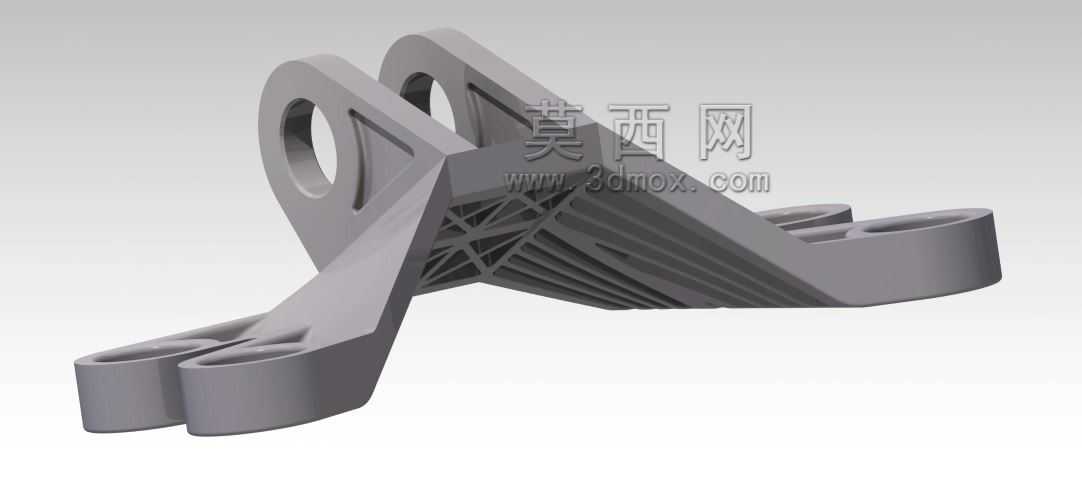

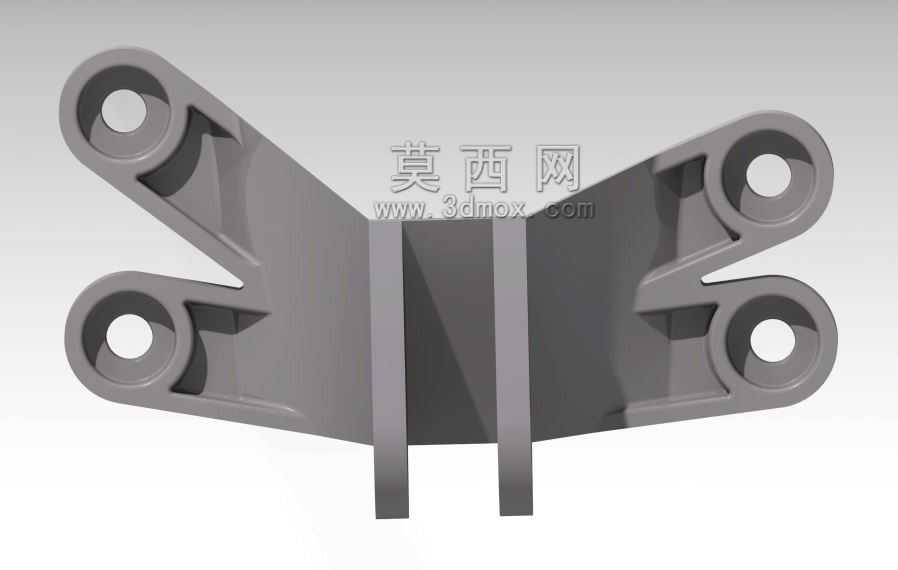

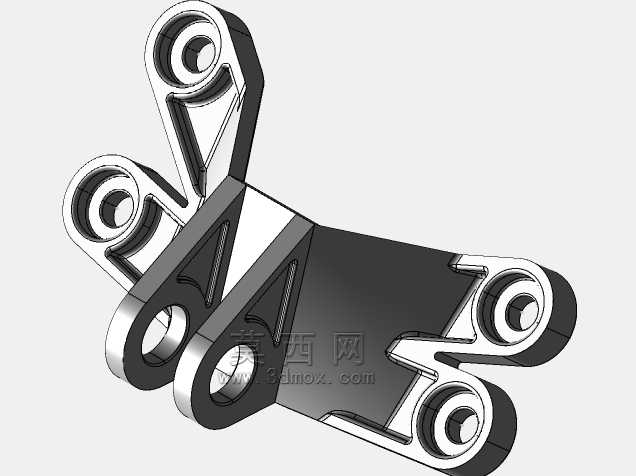

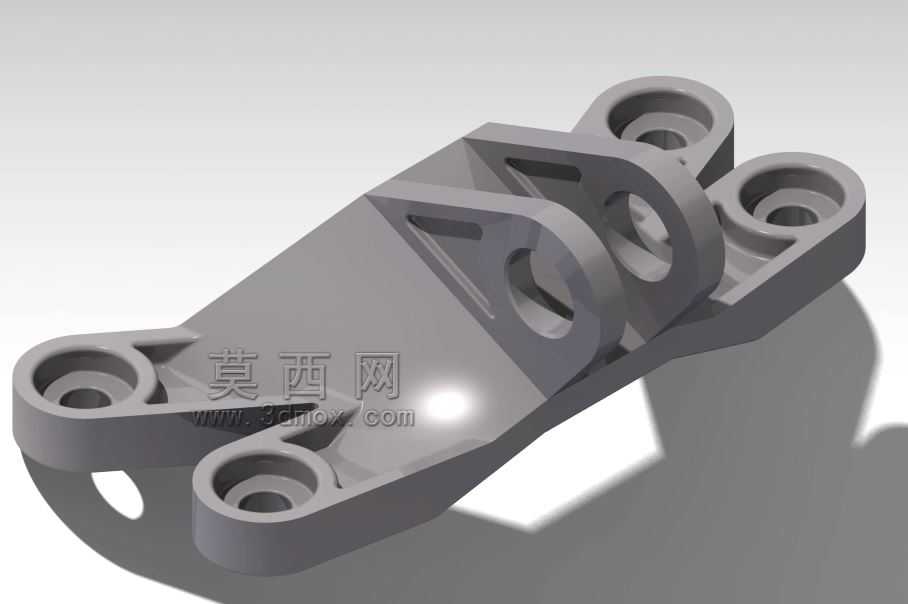

通用电气喷气发动机轻量化优化支架

　　航空动力系统的附属安装结构，长期处于高振动、宽温域、交变载荷叠加的复杂工况下，支架作为连接发动机本体与机载安装基座的核心传力构件，其性能直接决定动力单元的安装可靠性与全生命周期运维成本。传统喷气发动机支架多采用实心锻铣结构，虽然能满足强度冗余要求，但过大的自重会增加发动机整体吊装负载，还会在飞行过程中带来额外的惯性载荷，反而提升了连接部位的疲劳失效风险。本次优化后的支架结构，在保留核心传力路径的基础上，对非受力区域做了充分的材料去除处理，整体减重幅度达到原结构的七成以上，同时没有削弱关键安装位的结构强度。从结构布局来看，支架两端设置了多组同轴安装耳孔，孔位周边做了加厚的环形加强结构，避免螺栓预紧力作用下出现孔边应力集中，

　　耳孔的位置度公差严格匹配发动机安装节与机身挂点的接口尺寸，安装时不需要额外修配即可完成对位。中间的传力段采用了桁架式镂空结构，筋条的走向完全贴合拓扑优化计算得出的主应力流线，每一条加强筋都对应实际工况下的载荷传递方向，没有多余的冗余结构，既保证了轴向、径向的载荷承载能力，也能有效吸收发动机运行过程中产生的高频振动，避免振动直接传递到机身结构。在安装边界设计上，支架的整体外轮廓做了充分的包络校验，所有镂空区域的边缘都做了大圆角过渡处理，不存在锐角应力集中点，同时也避免了安装过程中与周边管路、线束、附件机匣等部件发生运动干涉。不同于常规的等截面加强筋设计，该支架的筋条厚度根据不同区域的受力大小做了差异化调整，

　　靠近安装耳孔的高应力区域筋条厚度更大，向中间非核心传力区逐步过渡减薄，在控制整体重量的同时实现了应力分布的均匀化，避免局部应力过高导致的疲劳裂纹萌生。实际应用场景中，这类支架不仅可用于喷气发动机的地面台架试验安装，也可适配机载状态下的发动机挂载需求，其镂空结构还能减少飞行过程中的迎风阻力，同时便于运维人员快速检查支架本体的表面损伤情况，不需要拆解周边附件即可完成结构探伤作业。从工艺适配性来看，该结构既可以采用金属增材制造工艺一次成型，也可以通过精密铸造结合后续机加工的方式完成批量生产，所有安装孔位的加工基准统一，便于后续的尺寸检测与装配校验。在载荷传递逻辑上，支架将发动机运行过程中产生的推力、自重载荷、

　　振动冲击载荷通过多组筋条分散传递到各个安装点，避免单一连接位承受过大的集中载荷，有效提升了连接结构的疲劳寿命。设计过程中充分考虑了不同工况下的变形量控制，在最大工作载荷下的形变量控制在安装允许的公差范围内，不会因为结构变形导致发动机安装定位出现偏移，保证动力输出轴的同轴度符合设计要求。
