通用电气喷气发动机轻量化优化支架

　　航空动力系统的安装固定环节中，发动机支架承担着核心的载荷传递作用，这类部件直接连接发动机本体与机身安装接口，需要同时承受发动机工作时的推力、振动、惯性载荷以及飞行过程中的气动附加载荷，其结构性能直接影响动力系统的运行可靠性与整机的重量控制水平。本次呈现的优化后支架结构，是在原始安装接口完全兼容的前提下完成的结构迭代，原始支架重量为2052g，优化后支架重量为401g，重量减轻幅度达到80.46%，在保证结构强度与安装边界完全匹配的前提下实现了大幅减重，对于航空装备的减重增效有着明确的工程价值。

　　从实际应用场景来看，这类支架主要服务于喷气式航空发动机的安装固定场景，在发动机与机身的连接节点处，既要保证足够的连接刚度，避免发动机工作过程中出现过大的位移振幅，又要尽可能降低自身重量，减少无效载荷占比，提升整机的推重比表现。在设计思路上，本次优化没有改动原有的安装孔位布局与接口尺寸，所有安装面的位置精度、孔位同轴度、贴合面平面度都保持与原始设计一致，能够直接替换原有支架完成装配，不需要对周边配套结构做任何调整，大幅降低了结构迭代带来的适配改造成本。

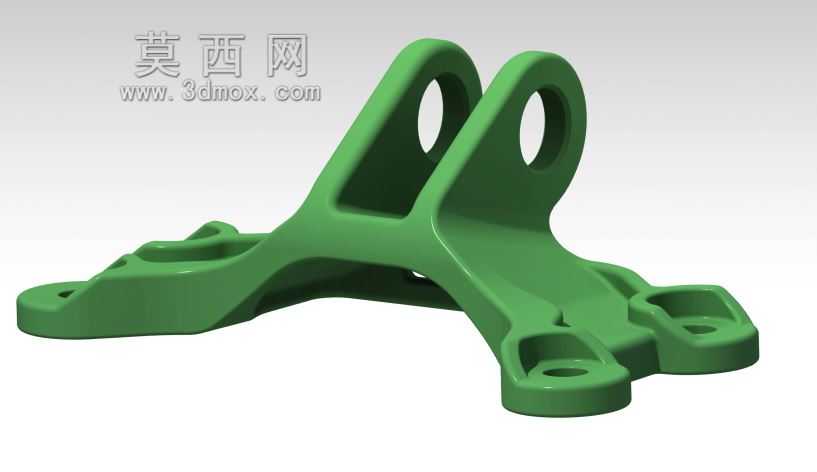

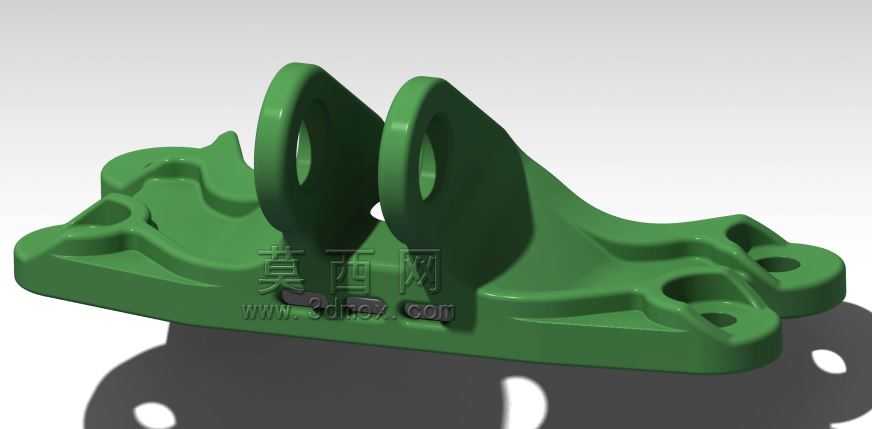

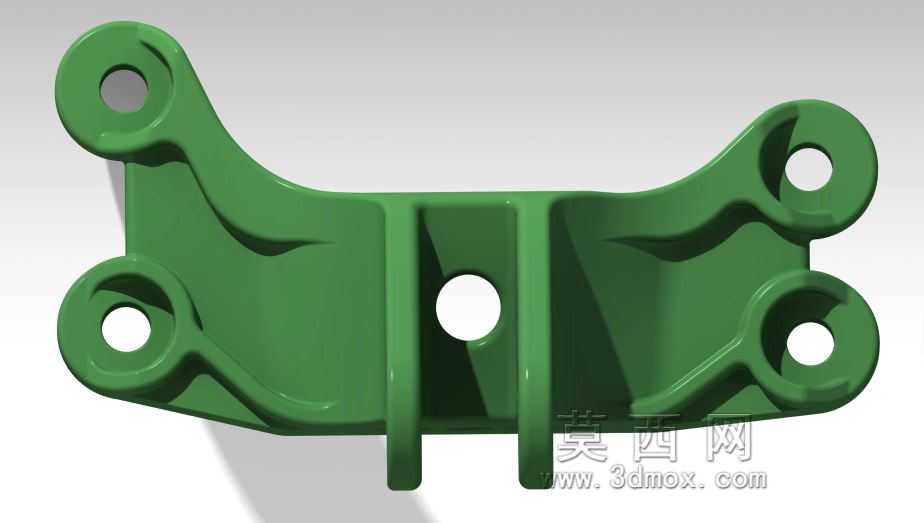

　　结构设计层面，优化后的支架保留了核心的双耳铰接结构，这两个带孔耳片是支架与发动机侧连接的核心受力点，工作过程中需要传递发动机的主推力与振动载荷，因此耳片部位保留了足够的材料厚度与圆角过渡，避免应力集中导致的结构失效。底座部分则根据拓扑优化的载荷路径结果，去除了所有非受力区域的冗余材料，在各个安装凸台之间仅保留载荷传递所需的筋条结构，同时在筋条与底座、耳片的连接位置都做了平滑的圆弧过渡，既减少了应力集中点，也避免了加工过程中出现锐角缺陷。底座上的多个沉头安装孔位完全匹配原有安装边界，每个孔位周边都保留了足够的承压凸台面积，保证螺栓紧固时的面压符合设计要求，不会出现安装面压溃的问题。

　　从安装边界来看，支架的整体外轮廓没有超出原有结构的包络范围，不会与周边的管路、线束、附件等部件产生干涉，底座的安装平面平面度控制在合理范围内，能够保证安装后与机身贴合面的紧密接触，减少装配应力。双耳结构的孔位中心距、孔径尺寸、孔轴线与安装面的垂直度都保持与原始设计一致，能够保证与铰接销轴的配合精度，避免出现装配卡滞或者工作过程中偏磨的问题。在实际工况下，这类支架需要承受宽频带的振动载荷，优化后的结构通过筋条的合理布局，调整了结构的固有频率，避开了发动机常用工作转速下的共振区间，能够有效降低振动放大效应，提升结构的疲劳寿命。

　　对于结构设计从业者而言，这类优化案例的参考价值在于，轻量化设计不能以牺牲安装兼容性与结构可靠性为代价，所有的材料去除都需要基于实际载荷路径的计算结果，而非单纯的挖空减重。在航空航天类零部件的设计中，每克重量的降低都能带来明确的性能收益，但前提是必须保证核心受力部位的强度储备，同时严格遵守原有安装边界的约束，才能让优化后的结构具备实际的工程应用价值，而非仅停留在概念模型层面。这类支架的结构设计逻辑，同样可以复用到其他对重量敏感的重载安装支架场景中，比如高端装备、轨道交通、赛车动力系统的安装固定结构，核心都是在保证载荷传递能力与安装适配性的前提下，尽可能去除冗余材料，实现结构的高效承载。
