多铰接孔连杆式机械传动连接构件

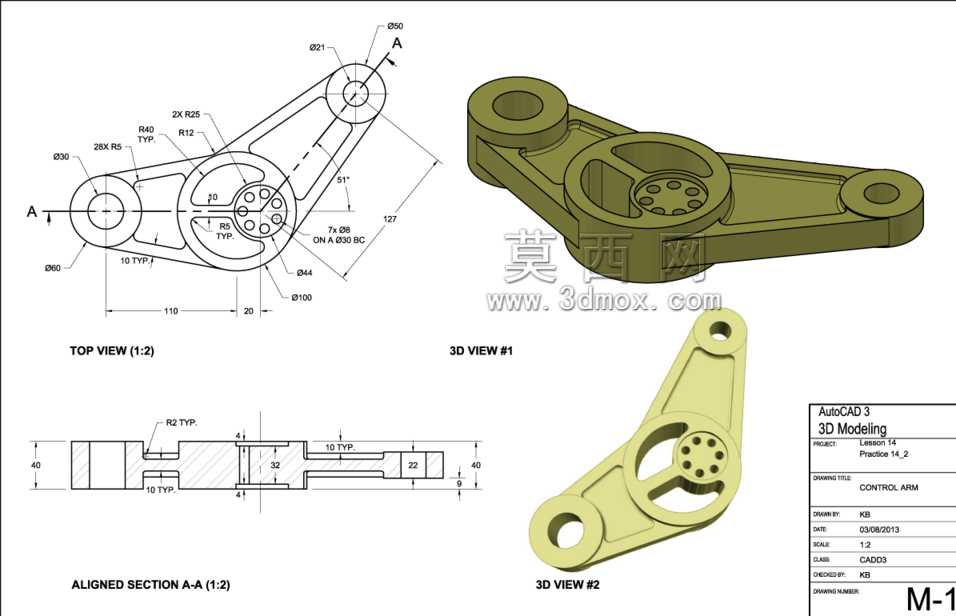

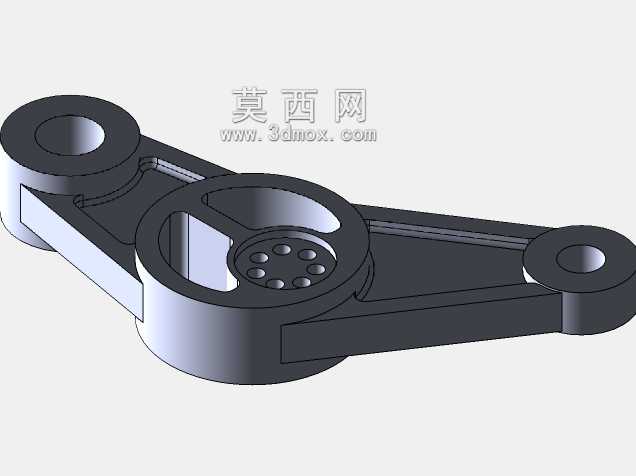

　　这类多铰接孔连杆构件，常见于中小载荷的间歇传动机构中，在轻工自动化输送线的工位切换摆臂、小型包装设备的从动传动组、教学实训台的机械原理演示单元里都能见到同结构的零件身影，核心作用是在固定回转中心与从动执行端之间传递定轨迹的摆动力矩，把主动轴的回转运动转化为执行端的往复摆动，或是反过来把直线往复动作转化为指定角度的回转输出。从结构细节来看，三个铰接孔的同轴度、孔位之间的中心距公差直接决定了整套传动机构的运行顺畅度，设计时首先要匹配对应铰接轴的直径公差，两端的小孔通常作为固定回转支点或者末端执行件的连接位，中间的大尺寸带减重孔的铰接位，一般是和主动偏心轮或者驱动摆臂配合的位置，中间孔内的多组小孔设计，一方面是为了降低零件整体自重，

　　减少高速摆动时的惯性冲击，另一方面也可以作为不同偏心距的调节安装位，适配不同摆角范围的传动需求，不用重新加工整套连杆就能调整执行端的行程范围。零件主体采用等截面加强筋布局，沿着三个孔位的中心连线布置筋条，在保证整体抗弯扭强度的前提下，尽可能去除非受力区域的材料，避免零件过重增加驱动端的负载，同时也能减少零件加工时的材料消耗。从安装边界来看，设计时需要预留足够的摆动空间，三个孔位的中心距确定后，要核算连杆在整个摆动行程内的外轮廓扫掠范围，避免和周边的机架、其他传动构件发生运动干涉，铰接孔的端面要设计合适的沉台或者轴用挡圈安装位，保证铰接轴装配后不会出现轴向窜动，长期运行下也不会因为反复启停的冲击出现连接松脱。这类连杆在实际选型替换时，

　　首先要确认三个铰接孔的中心距尺寸是否和原有机构匹配，其次要核对铰接孔的内径尺寸、孔的有效配合长度，保证和配套的衬套、铰接轴的配合公差符合设计要求，通常铰接孔和轴之间会选用间隙配合，预留合适的润滑脂存储间隙，减少长期摆动带来的磨损。中间大孔的内部减重结构，在建模时要注意筋条的圆角过渡，避免应力集中在筋条和孔壁的连接位置，因为连杆在传动过程中，受力最大的位置就是孔位和连接筋的交接处，反复的交变载荷很容易在应力集中的位置产生疲劳裂纹，所以所有的转角位置都要设计不小于R2的过渡圆角，同时孔的端面要保证足够的平面度，避免装配后衬套出现偏斜，导致铰接位置卡滞、磨损加剧。在实际应用场景里，这类连杆如果用在教学实训场景中，

　　通常会选用铝合金或者工程塑料材质加工，重量轻、加工成本低，适合学员反复拆装测绘；如果用在实际生产设备的传动机构中，一般会选用45号钢或者球墨铸铁加工，孔位配合面做淬火处理提升耐磨性能，保证长期运行下的尺寸稳定性。设计建模过程中，要先确定三个铰接孔的中心坐标，根据传动轨迹要求核算中心距的公差范围，通常中心距公差要控制在±0.05mm以内，避免因为孔位偏差导致传动卡滞或者行程误差过大，之后再沿着中心连线布置主体的连接筋，筋条的厚度要根据传递的扭矩大小核算，保证在最大载荷下的变形量不影响传动精度，最后再处理中间大孔的减重结构、各位置的过渡圆角、安装沉台等细节，建模完成后还要做运动仿真模拟，验证整个摆动行程内的轮廓是否和周边零件存在干涉，确认铰接位置的运动角度符合设计要求，避免加工完成后出现装配问题。
