Garmin G1000航空驾驶舱显示单元结构

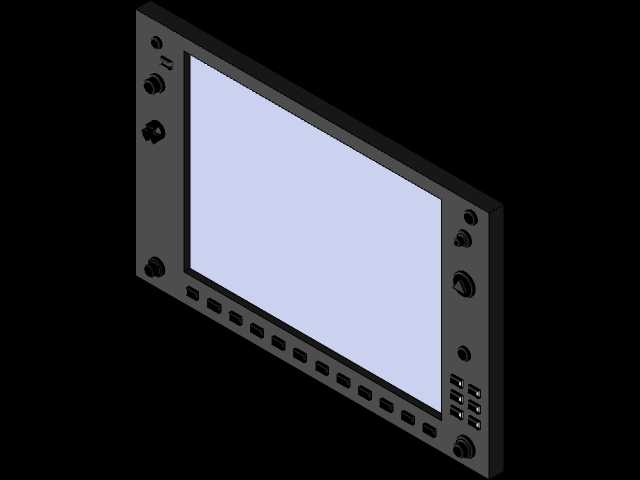

在通用航空飞行器的驾驶舱航电系统搭建场景中，Garmin G1000作为集成式航电显示核心，承担着飞行参数整合、导航信息呈现、机载系统状态反馈的核心作用，替代传统分立机械仪表完成全飞行周期的信息交互，适配单发、多发小型固定翼飞机及部分通航直升机的驾驶舱改装与原厂装配需求。该显示单元采用一体化面板集成设计，正面以大尺寸液晶显示区域为视觉核心，面板左侧排布功能调节旋钮与快捷操作按键，右侧集成通讯、导航频率调节旋钮与功能切换按键，底部预留多组接口安装位与状态指示位，所有操作控件的排布符合通航飞行员的操作习惯，避免飞行过程中误触操作的发生。从结构设计思路来看，该单元优先考虑机载环境的安装适配性，面板采用标准矩形嵌入式安装结构，安装边界贴合通航飞机驾驶舱仪表板的标准开孔尺寸，面板边缘预留固定安装孔位，可直接通过紧固件固定在仪表板安装基座上，后部预留足够的接线与散热空间，适配驾驶舱后部的航电设备舱布线走向。设备实际使用过程中，显示区域可根据飞行阶段切换主飞行显示、多功能导航显示、发动机参数监控等不同界面，周边的物理旋钮承担频率调节、屏幕亮度调整、显示页面切换、地图缩放等高频操作功能，按键布局经过人机工程校核，飞行员在佩戴飞行手套的状态下也可完成精准操作。结构设计上充分考虑机载场景的振动耐受需求，面板壳体采用高强度轻量化材质，内部显示模块与控制模块采用减震安装结构，可承受飞行过程中的发动机振动与气流颠簸带来的载荷冲击，面板表面的显示区域做防眩光处理，避免高空强光环境下屏幕反光导致的信息读取困难。该单元可独立完成单显示位的功能部署，也可与驾驶舱内的其他G1000系统组件联动，组成双屏甚至三屏的完整航电显示系统，不同单元之间通过标准航电接口完成数据互通，安装时可根据不同机型的仪表板布局调整安装位置，无需对原有仪表板结构做大规模改造，适配多数在役通用航空飞行器的航电升级需求。
