树莓派电路板SolidWorks三维设计模型

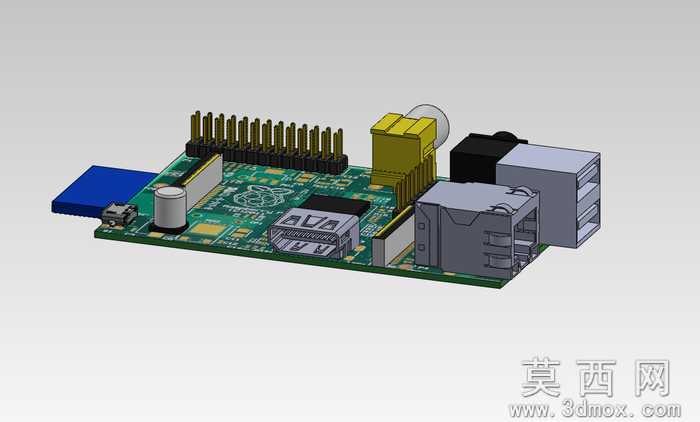

本模型为树莓派开发板电路板的完整三维设计成果，建模阶段以实物测绘的尺寸参数为基准，在SolidWorks2011软件环境中完成全流程搭建：首先绘制PCB基板的二维轮廓草图，精准定位板载各类元件的安装孔位、边缘卡扣槽与接口避让区域，通过拉伸特征生成1.6mm标准厚度的基板基体；随后逐一构建板载元件模型，包含双排排针、USB接口、RJ45以太网接口、HDMI接口、电容、电阻、主控芯片、GPIO排座、电源接口等全部外设与贴片元件，每个元件均按照实物的实际尺寸完成参数化建模，元件与基板的装配采用重合、同轴心等标准配合关系，确保所有元件的安装位置与实物完全一致，无错位、干涉问题。

参数设计层面严格遵循树莓派初代板型的公开规格，PCB板长宽尺寸设定为85.6mm×56mm，排针引脚间距为标准2.54mm，各类外接接口的外形尺寸、插接口深度均匹配通用公头配件的尺寸要求，板载元件的高度参数完全还原实物堆叠效果，可直接用于结构适配验证场景。

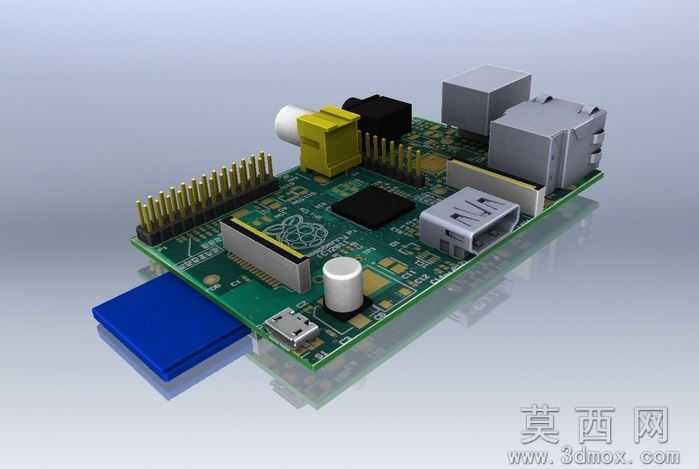

渲染材质环节针对不同元件分配对应材质属性：PCB基板采用绿色阻焊层材质，表面添加哑光磨砂质感与丝印层纹理还原真实电路板的标识效果；金属排针、接口屏蔽壳采用抛光不锈钢材质，模拟金属件的反光质感；塑料接口外壳、电容塑壳采用不同灰度的哑光塑料材质，电解电容顶部添加十字防爆压痕细节，整体渲染效果贴近实物视觉表现。

结构原理上完整还原树莓派开发板的硬件布局逻辑，清晰呈现电源输入回路、接口扩展区域、核心主控区域的排布关系，可直观展示各接口的朝向、引脚排列与元件分布，帮助使用者快速理解板卡的硬件结构。

软件兼容方面，模型除原生SolidWorks2011格式外，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不同软件环境下打开均可保留完整装配结构与尺寸参数，不会出现特征丢失、曲面破损问题。

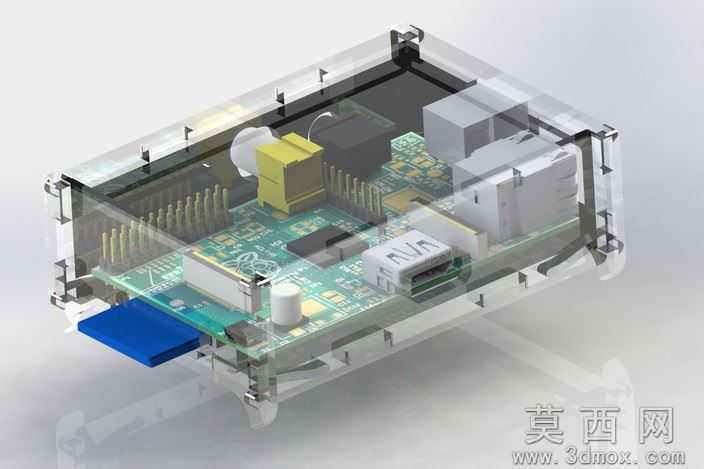

研发教学应用场景中，该模型可用于嵌入式开发的结构适配设计，帮助开发者提前验证外壳、扩展模块的安装匹配度；也可作为电子类专业的教学演示素材，用于讲解PCB布局设计、硬件接口结构、板卡装配逻辑等内容，辅助学生理解嵌入式硬件的三维结构特征，同时也可用于3D打印定制外壳的尺寸参考，为树莓派相关的DIY项目提供精准的结构数据支撑。
