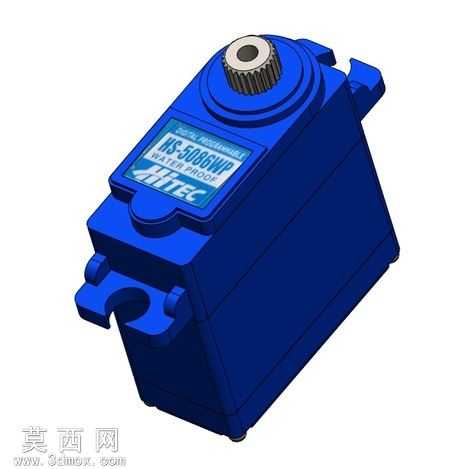

HitecHS-5086WP防水微型伺服舵机

本作品为Hitec HS-5086WP防水微型伺服舵机的三维参数化模型，建模过程严格遵循实物测绘的尺寸公差标准，在SolidWorks环境下完成全零件级建模与总装配合。建模初期先拆解实物舵机的结构层级，将整体划分为上壳体、下壳体、输出齿轮轴、金属输出齿、密封胶圈、安装固定耳、线缆引出端等独立子零件，对每个零件的拔模斜度、圆角过渡、壁厚均匀性都做了精准还原，壳体部分的注塑成型特征如加强筋、定位柱、卡扣槽都按照实际开模逻辑构建，避免出现建模中常见的壁厚突变、特征干涉问题。材质与渲染环节，针对舵机的蓝色工程塑料外壳，调配了带细微磨砂质感的哑光塑料材质，还原尼龙加玻纤材质的表面漫反射特性；顶部的金属输出齿轮采用硬质阳极氧化金属材质，添加细微的齿面加工纹理与金属高光反射，还原合金钢齿轮的金属质感；壳体表面的品牌标识标签采用带轻微覆膜反光的贴纸材质，还原实物标签的印刷质感，整体渲染采用柔和的工作室布光，清晰呈现舵机的结构轮廓与材质区分。结构设计上，重点还原了该舵机的IP67防水结构特征，包括上下壳体结合处的密封胶圈安装槽、输出轴处的动密封结构、线缆引出端的密封胶体结构，同时还原了重型金属齿轮与滚珠轴承支撑输出轴的传动结构，清晰展示内部齿轮组的传动层级与轴承的安装定位，两侧的安装固定耳做了安装孔的精准定位，孔位的倒角、沉台特征都完整还原，适配实际装机的安装需求。设计思路围绕该舵机的核心使用场景展开，作为小体积防水伺服舵机，建模时重点突出其紧凑的体积优势，与同规格非防水舵机的尺寸做了隐性的结构对齐，同时强化防水结构的可视化呈现，让模型既可以作为遥控模型、小型机器人、车船模型的装机适配参考，也可以作为防水伺服结构设计的教学参考案例，所有配合面都做了间隙模拟，还原实际产品的装配公差，避免出现静态建模中常见的零间隙过定位问题，模型可直接用于装配验证、运动仿真、产品渲染展示等多个场景。
