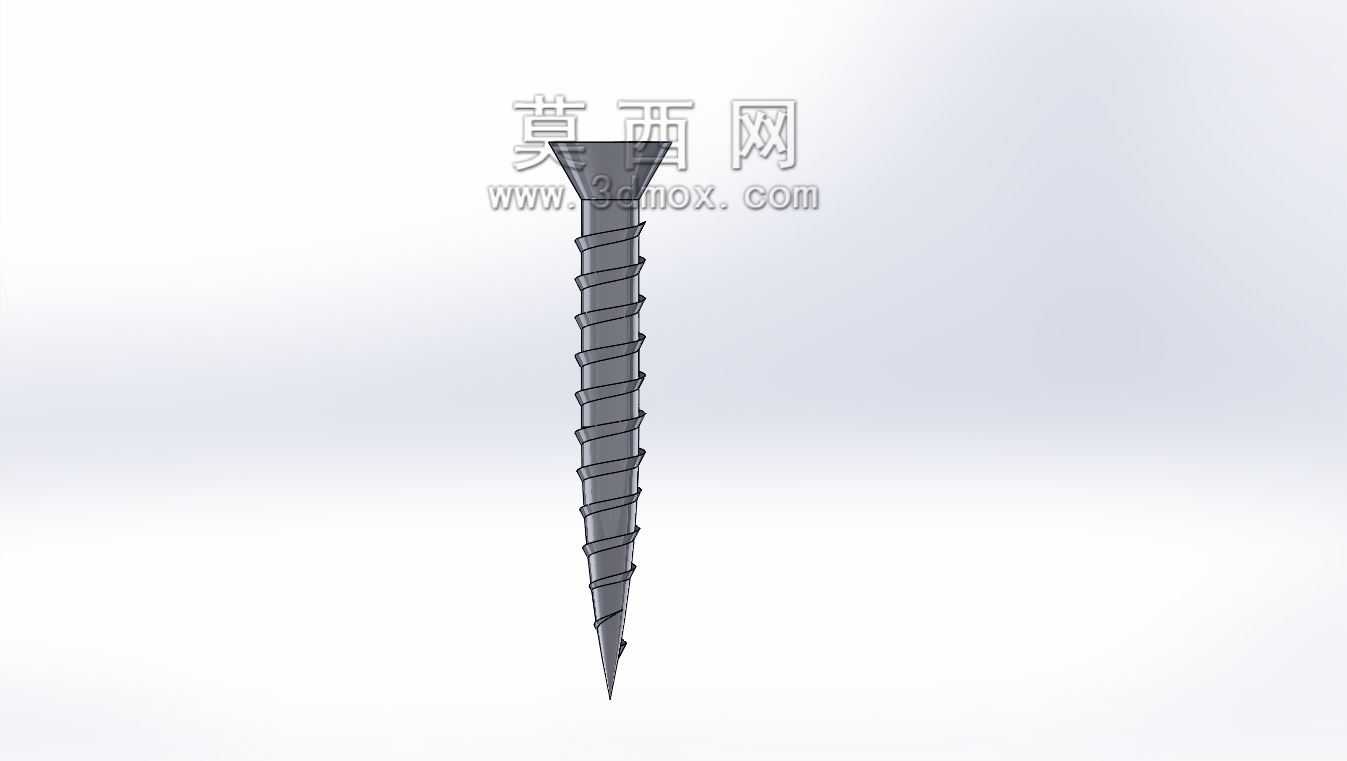

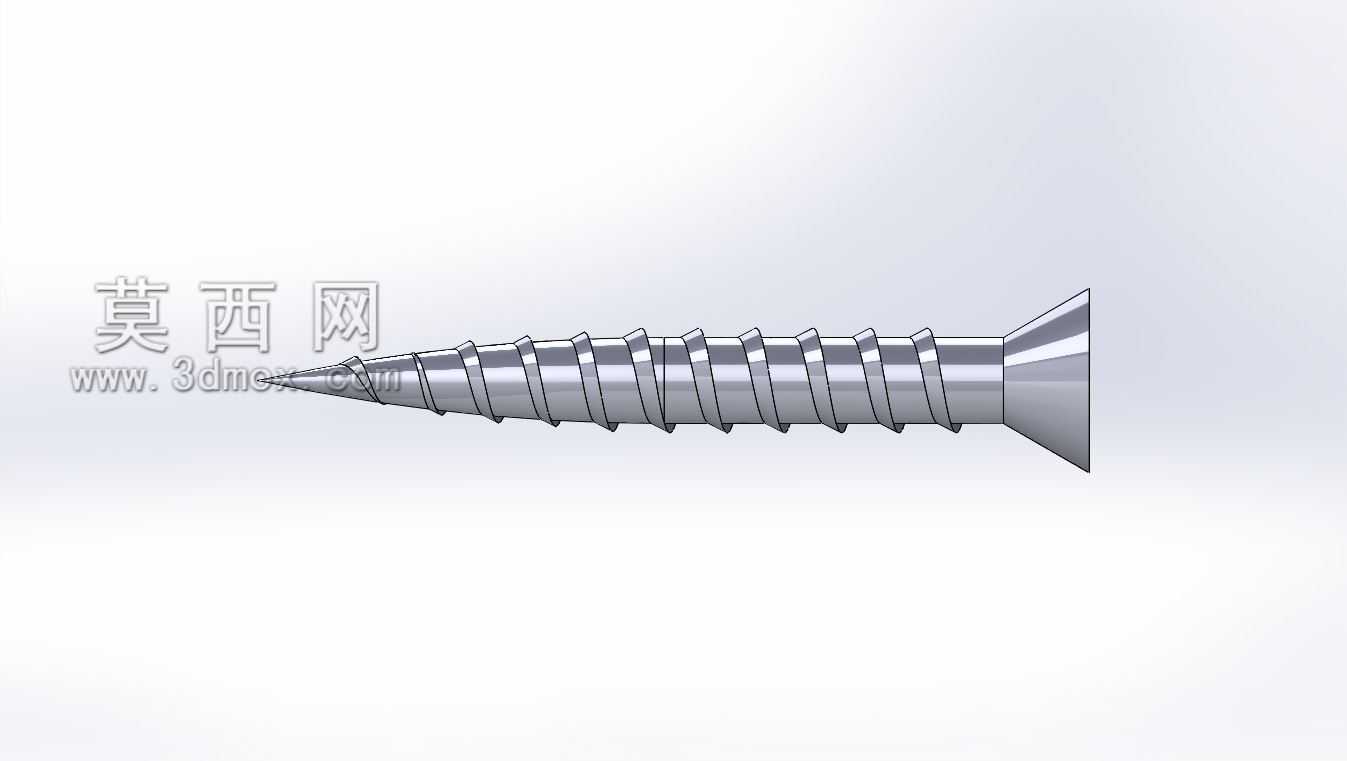

十字槽沉头自攻螺钉三维结构设计

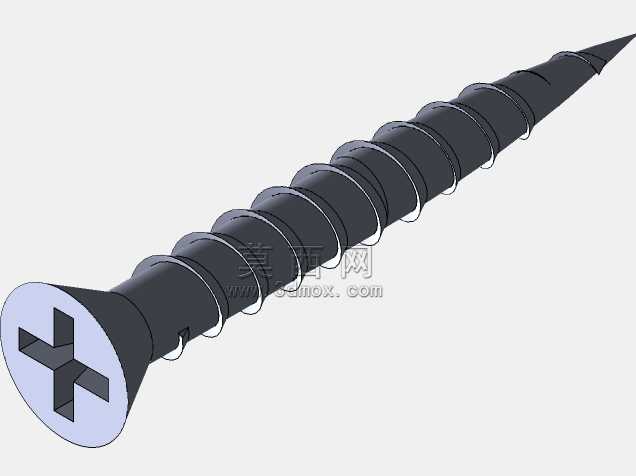

　　这款十字槽沉头自攻螺钉的建模过程，最先要明确的是其在各类装配场景里的适配边界，日常做钣金机柜装配、木质构件连接、塑料壳体组立的时候，这类紧固件的出场率极高，不需要预先攻制内螺纹，靠自身的螺纹牙型在被连接件上挤压出匹配的螺纹，就能完成紧固连接，省去了预制螺纹的工序，在批量装配场景里能大幅提升作业效率。做结构设计的时候，最先敲定的是头部的沉头角度，常规适配的沉孔锥角为90度，安装完成后头部可以完全埋入被连接件的表面，不会出现凸起，既可以避免突出的头部剐蹭操作人员或其他装配部件，也能让装配后的外观面保持平整，在对外观平整度有要求的电控柜面板、家具外板、消费电子外壳装配场景里，这个结构特性是选型时的核心考量点。头部的十字槽设计，

　　匹配常规的十字型螺丝刀批头，槽深的取值要兼顾两个维度的需求，一方面要保证批头插入后有足够的咬合深度，拧动过程中不会出现打滑脱槽的问题，避免槽口被拧花导致后续拆卸困难；另一方面槽深不能过大，否则会降低头部的结构强度，在施加较大拧紧力矩的时候出现头部开裂的失效问题。螺杆部分的螺纹采用的是自攻螺钉常用的宽牙距设计，牙型角经过优化，在旋入木质、薄钣金、硬质塑料等不同材质的被连接件时，既能顺畅挤压出匹配的螺纹牙型，不会出现被连接件孔位周边开裂的问题，又能保证旋入后有足够的咬合力，长期受振动载荷的场景下也不容易出现松脱。建模的时候螺杆末端的锥尖角度做了反复调整，角度过小会导致尖端过于锋利，装配定位时容易偏移，

　　还可能在穿透被连接件后造成多余的剐蹭风险；角度过大则会让旋入初始阶段的阻力变大，需要施加更大的轴向压力才能开始旋入，提升现场装配的操作难度。螺纹的牙顶和牙底都做了微小的圆角过渡，不是尖锐的直角结构，这个细节处理一方面是为了降低旋入过程中的切削阻力，让拧入过程更顺畅，另一方面也能减少螺纹根部的应力集中，在承受拉力或者反复振动载荷的时候，不容易出现螺纹断裂的失效问题。做装配干涉校验的时候，要特别注意沉头部分的直径和深度尺寸，必须和被连接件上预制的沉孔尺寸完全匹配，如果沉孔直径过小，螺钉头部无法完全沉入，会导致装配面出现缝隙；如果沉孔深度过大，螺钉头部沉入过深，会降低十字槽和批头的咬合深度，容易出现拧脱的问题。

　　螺杆部分的公称直径和被连接件上的预制底孔尺寸也要做匹配校验，底孔过大的话，螺纹咬合的牙数不足，紧固力会大幅下降，受外力时容易被拔出；底孔过小则会导致旋入力矩过大，严重时会拧断螺钉或者撑裂被连接件，尤其是在装配ABS、PC这类硬质塑料构件，或者厚度1.5mm以下的薄钣金件时，底孔尺寸的公差要控制在0.1mm以内，才能保证装配可靠性。这类螺钉在实际使用中，经常会面临温湿度变化、持续振动的工况，比如户外机柜的装配场景，长期经历高低温循环、风吹雨淋，螺纹和被连接件之间的咬合力会随时间出现衰减，所以建模时螺纹的牙高尺寸要留足冗余，保证即使被连接件的材质出现轻微的老化形变，仍然有足够的螺纹啮合长度维持紧固力。另外在做三维装配模拟的时候，要校验螺钉的总长度是否适配叠层被连接件的总厚度，螺钉穿出最下层被连接件的长度要控制在2-3个牙距的范围，既保证有足够的啮合长度提供紧固力，又不会因为穿出过长干涉到内部的其他元器件或者结构件，比如在电气柜内部装配时，过长的螺钉穿出部分可能会触碰内部的线缆或者带电部件，造成绝缘破损的安全隐患。整个模型的螺纹部分采用螺旋扫描的方式生成，牙型的轮廓完全贴合实际量产螺钉的截面参数，没有做简化处理，在做虚拟装配的时候，可以真实模拟螺钉旋入过程中和底孔的干涉情况，提前排查设计阶段的尺寸匹配问题，避免开模或者实际装配时才发现尺寸不匹配的问题，减少后续的改模成本和装配返工率。
