无人机挂载双轴摄像云台结构设计

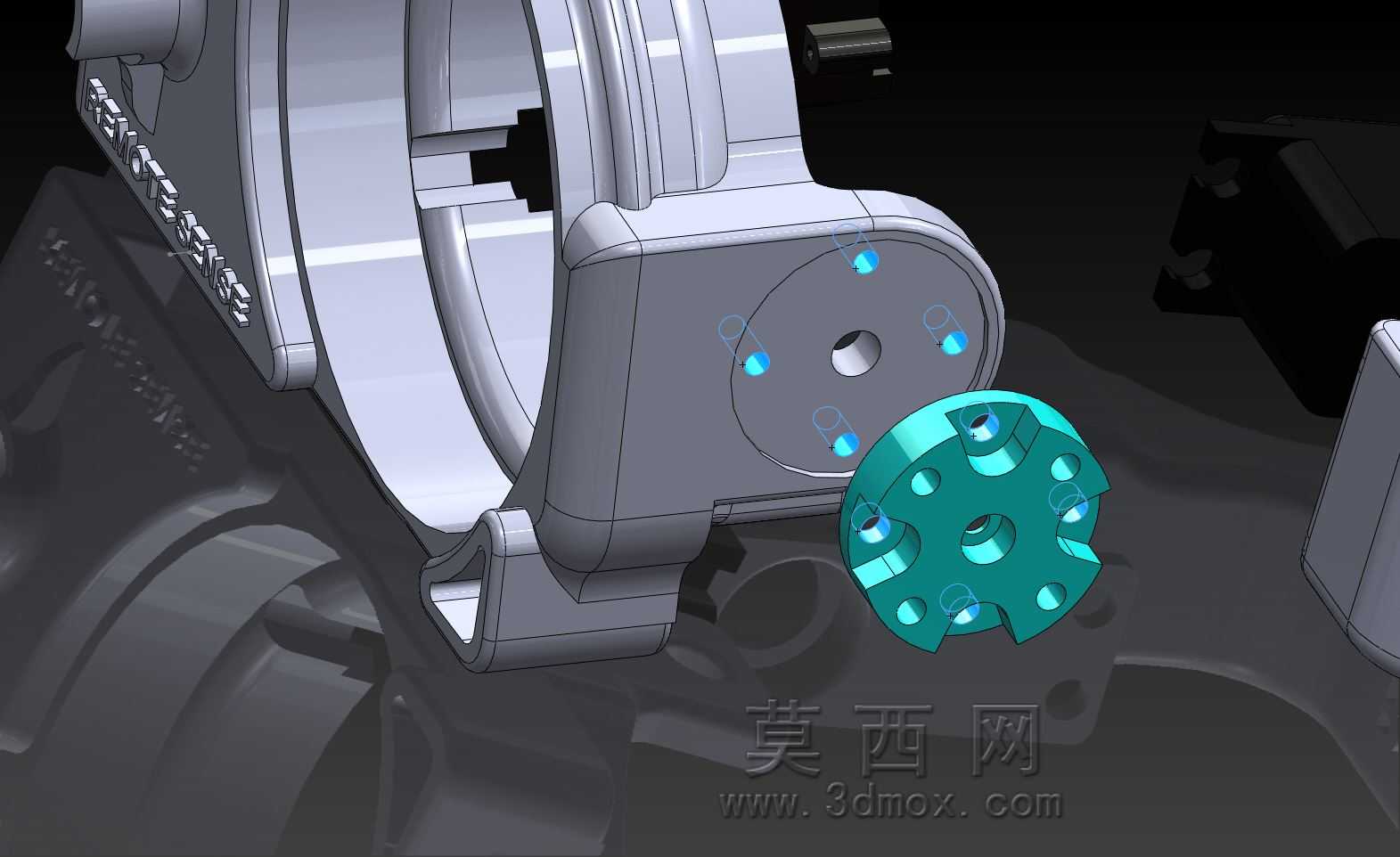

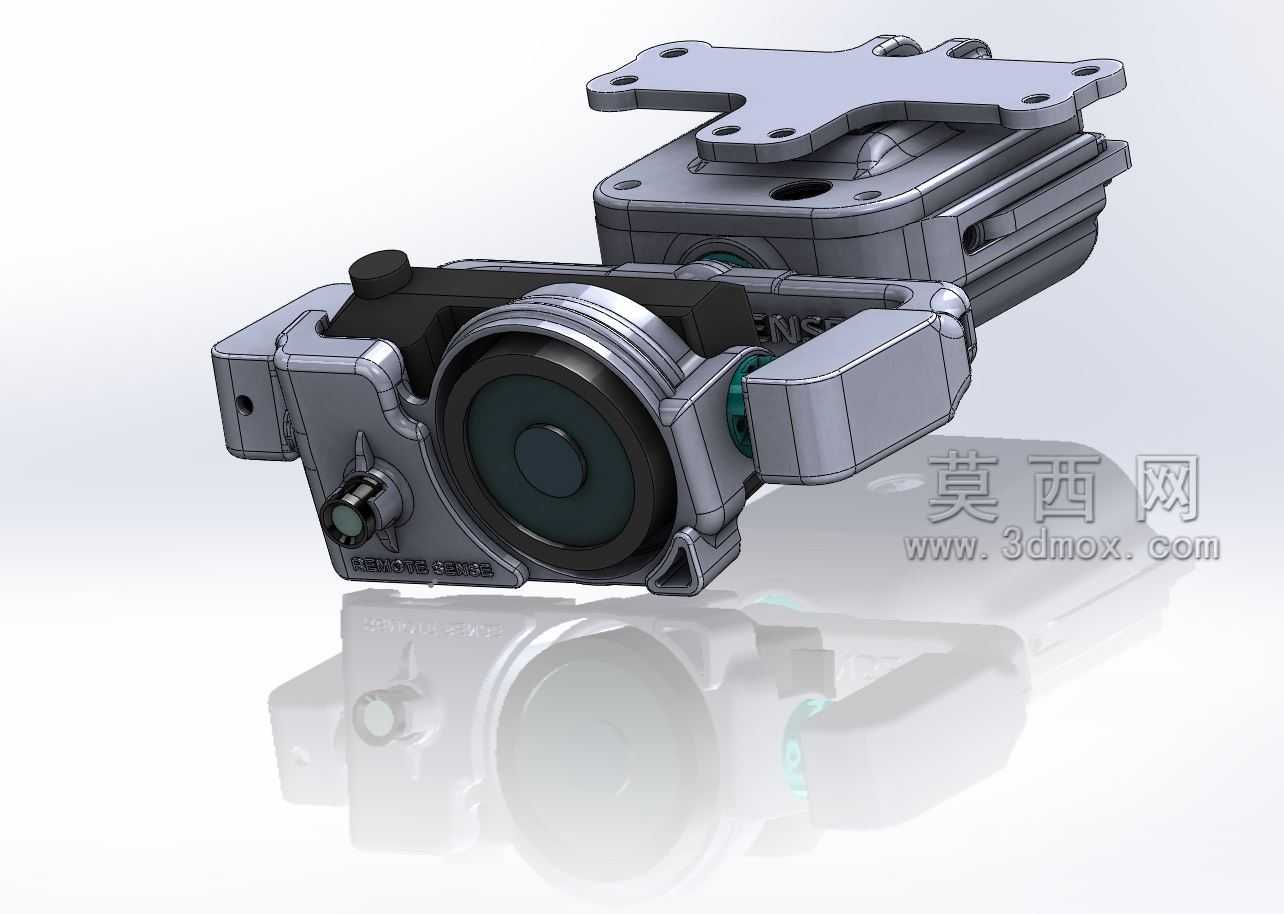

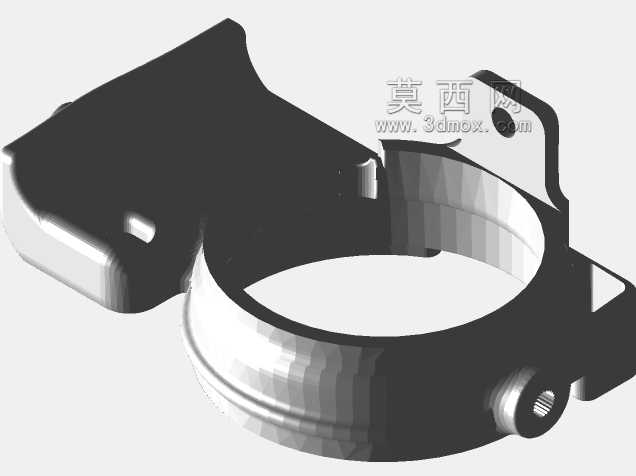

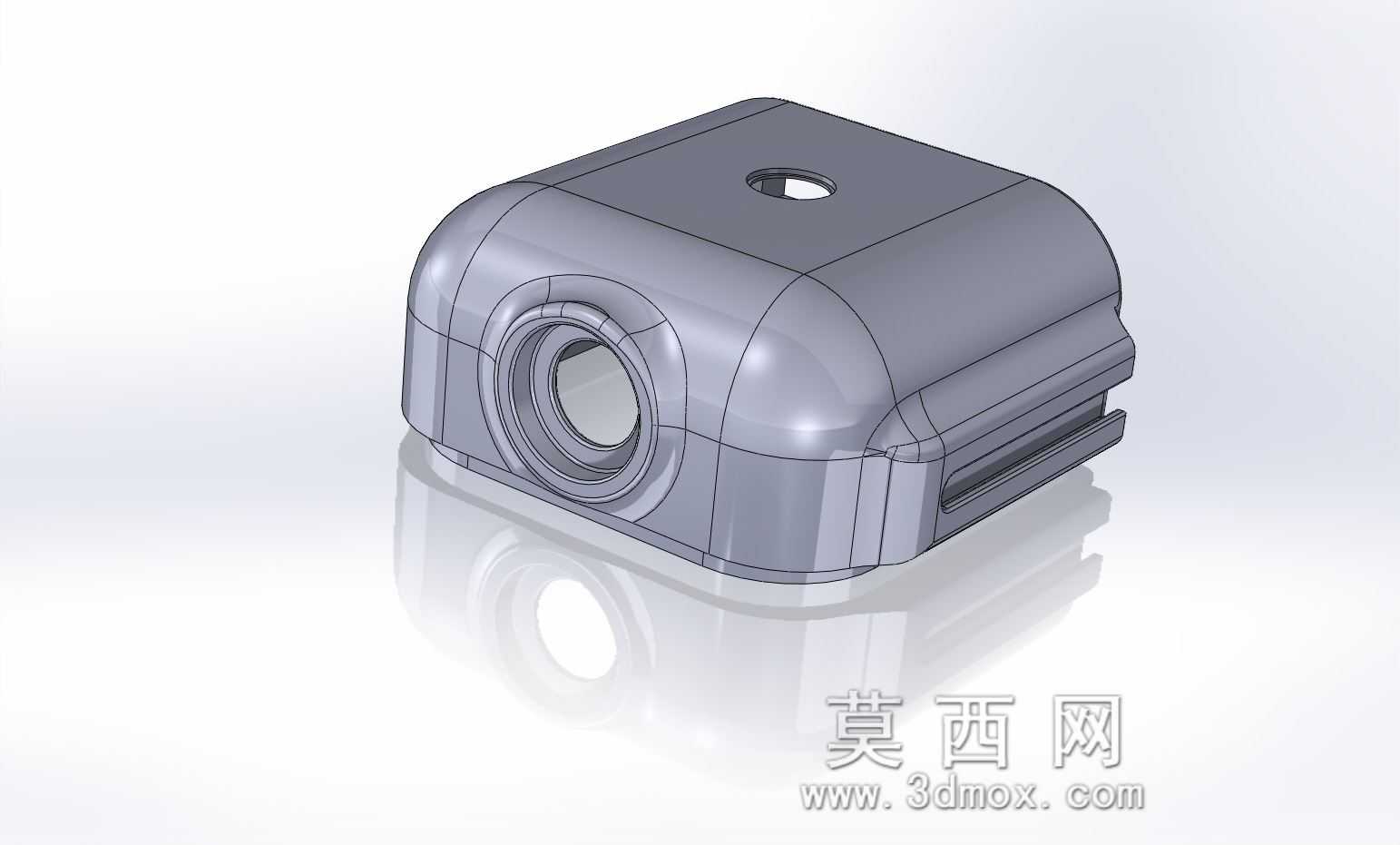

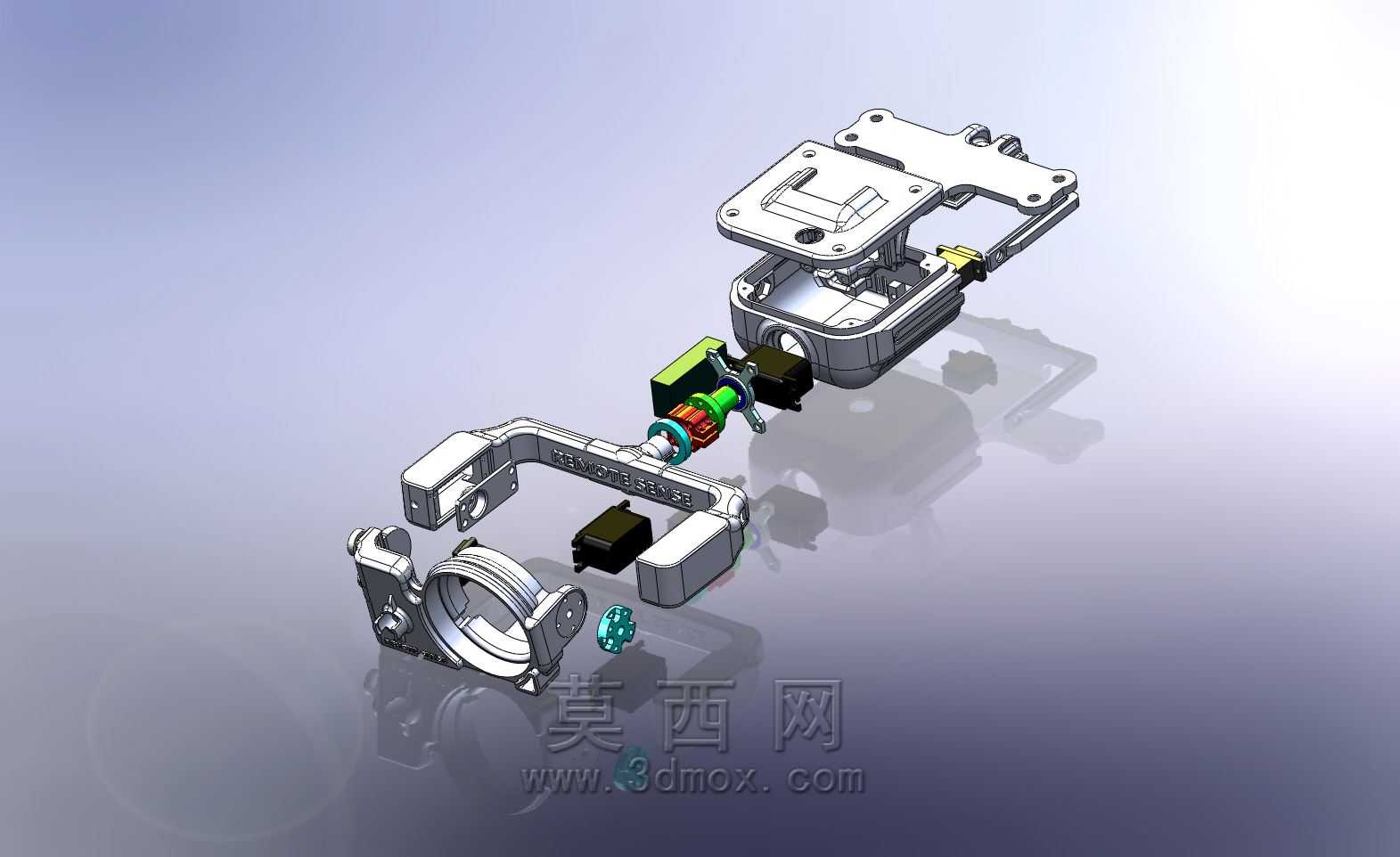

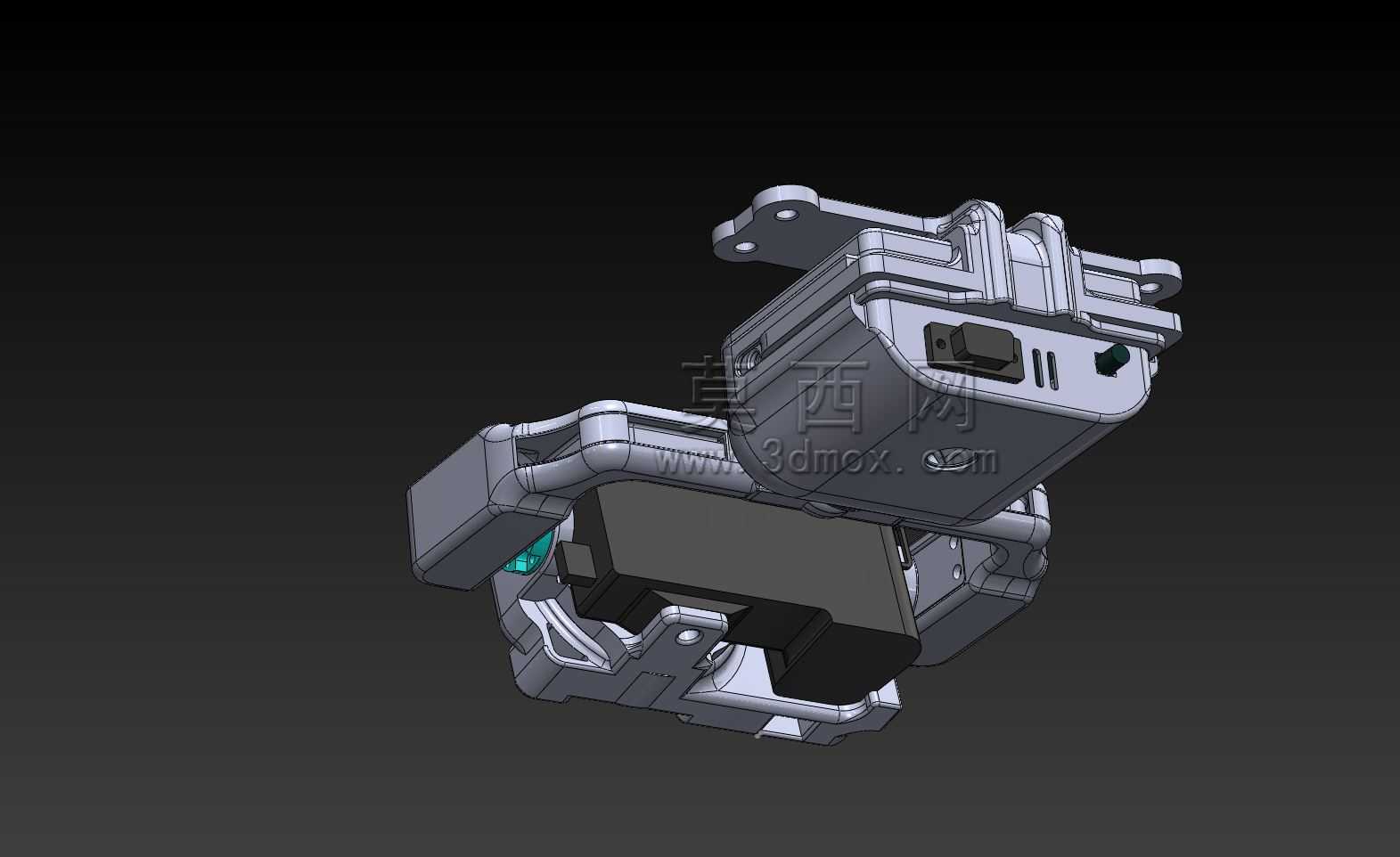

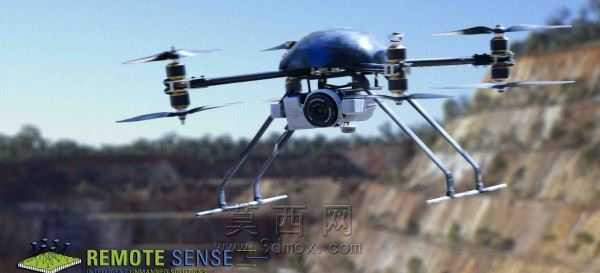

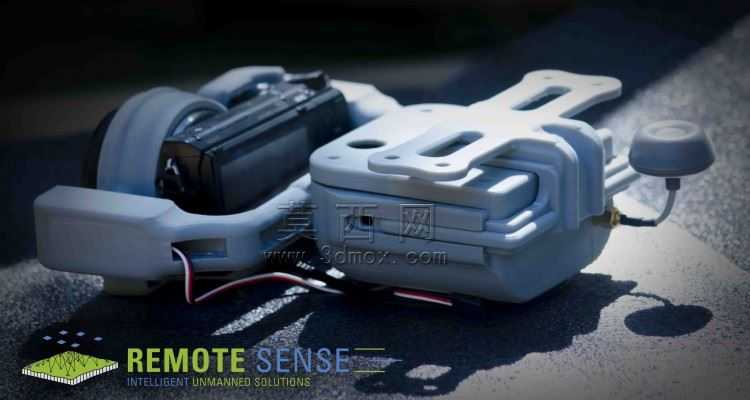

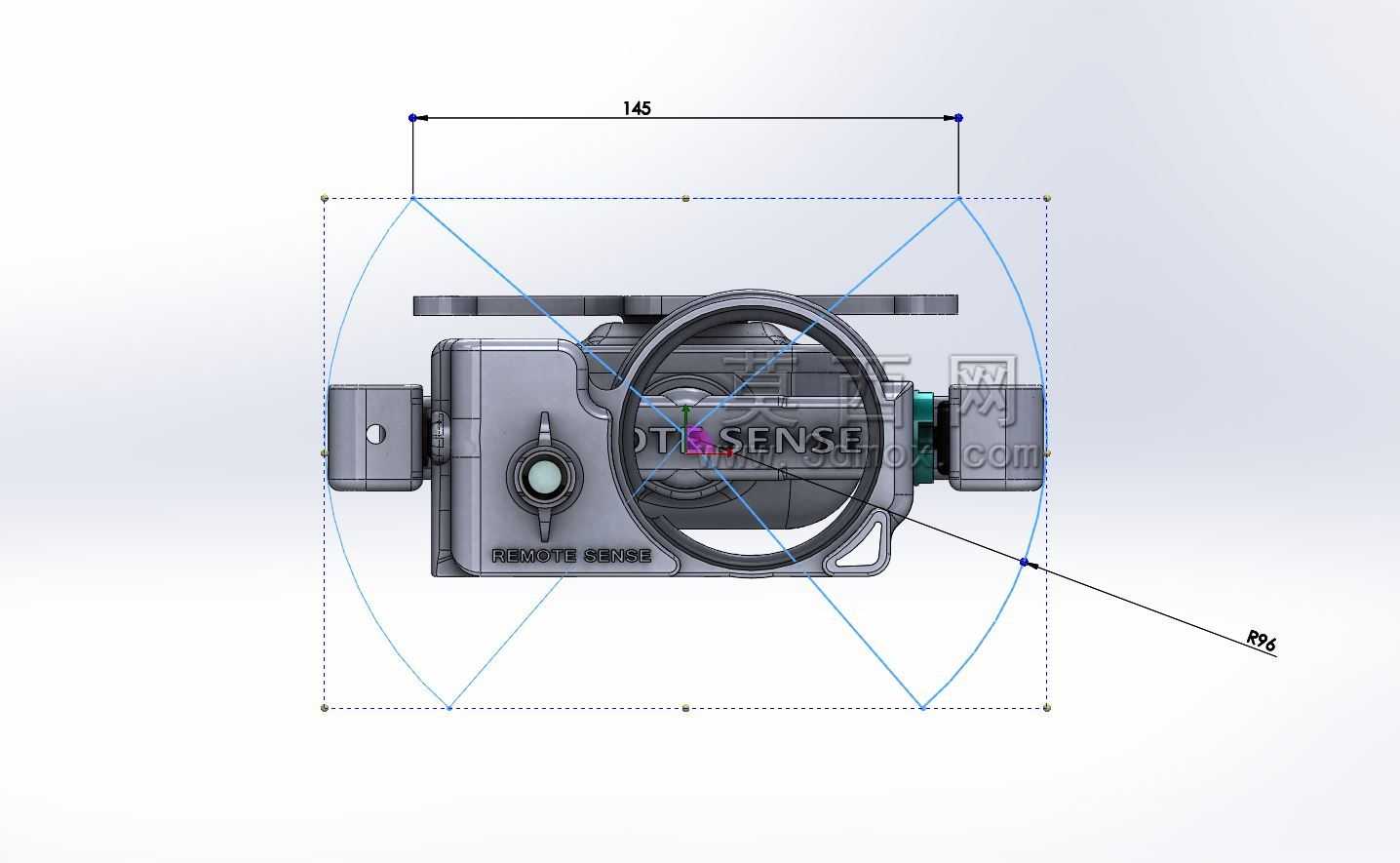

这套挂载结构主要适配多旋翼无人机的低空作业需求，面向航拍测绘、设施巡检、现场勘查这类需要稳定影像采集的场景，解决飞行过程中机体震动、姿态变化带来的画面偏移、抖动问题，保证采集到的影像素材清晰度与视角稳定性满足作业要求。结构整体采用两轴转动架构，分别负责俯仰与横滚方向的角度调整，两个转动轴均预留了标准伺服安装位，可直接适配常用规格的微型伺服舵机，转动副处设计有嵌入式轴承安装槽，能减小转动阻尼同时抑制轴系窜动，避免飞行过程中云台出现非指令性的角度偏移。上部的安装基座设计了多组对称分布的安装孔位，孔位间距匹配主流航拍无人机的机身挂载点间距，可直接通过螺栓固定在无人机机腹位置，不需要额外加工转接件，基座内部预留了走线空腔，可将视频传输线、舵机控制线从空腔内排布至机身内部，避免线材外露在飞行过程中被气流吹动缠绕桨叶，也能减少线材风阻对飞行稳定性的影响。摄像模块的安装位采用环抱式夹持结构，夹持接触面设计有防滑纹理与缓冲垫安装槽，可适配不同尺寸的FPV摄像头与微型图传发射模块，夹持力度可通过侧边的锁紧螺钉调整，既保证飞行过程中摄像模块不会出现松脱移位，也能避免夹持力过大损坏摄像头外壳。整套结构的外形轮廓做了圆弧过渡处理，没有突出的尖锐棱角，能降低飞行过程中的空气阻力，同时减少结构与机身、桨叶发生剐蹭的风险，整体重量控制在轻量化区间，不会给无人机带来过多的负载负担，影响续航时间与飞行机动性。设计过程中针对转动范围做了机械限位结构，俯仰方向的转动角度覆盖水平前视到垂直下视的作业区间，横滚方向可实现正负一定角度的调整，满足不同作业场景下的视角调整需求，同时避免转动角度过大拉扯内部线材，造成线材断裂或者接头松脱。结构的受力部位做了局部加厚处理，比如基座与机身连接的安装位、舵机输出轴与转动架的连接部位，都增加了加强筋结构，在不显著增加整体重量的前提下提升结构刚性，避免飞行过程中结构受气流冲击产生形变，影响云台的转动精度与稳定性。转动副的配合间隙经过反复调整，既保证转动过程顺滑无卡滞，也不会因为间隙过大出现云台点头、晃动的问题，配合伺服的闭环控制，可在无人机飞行姿态快速变化时快速调整角度，保持摄像头光轴稳定，保证采集的画面不会出现剧烈抖动。整套结构可通过3D打印直接制作成型，打印完成后仅需要去除支撑、安装轴承与舵机、夹持摄像头即可完成组装，不需要复杂的二次加工，适合个人爱好者与小型作业团队快速制作验证，也可根据实际使用的摄像头尺寸、安装需求对夹持部位、安装孔位做快速调整，适配不同型号的无人机与摄像设备。在实际作业场景中，这套云台可搭载在中小型多旋翼无人机上，完成电力线路巡检、农田长势监测、灾后现场勘查、航拍素材采集等多种任务，稳定的影像输出能减少后期素材处理的工作量，也能帮助作业人员更清晰地观察目标区域细节，提升作业效率与数据采集准确性。
