带固定环端的绞合钢缆绳索结构

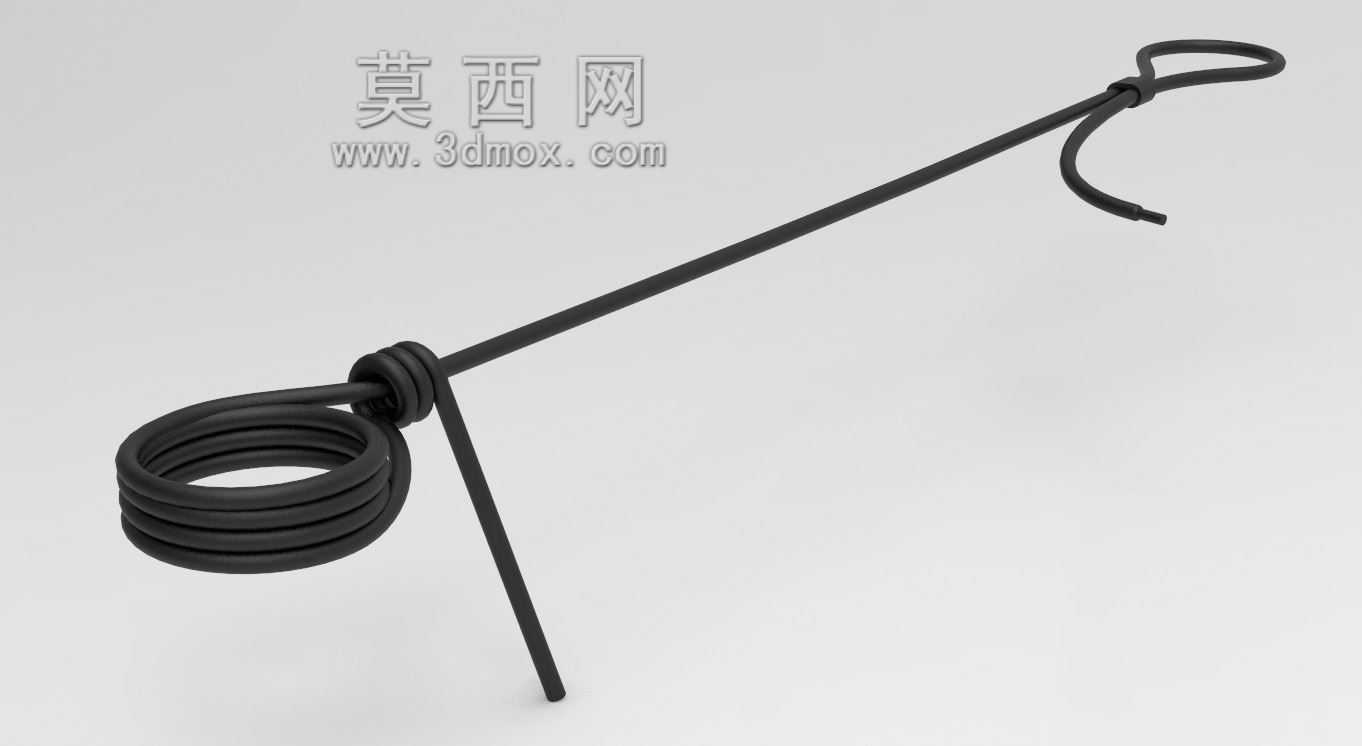

　　日常做设备布线、工装夹具拉索、小型吊装辅具设计的时候，经常会遇到需要还原绞合绳索形态的场景，很多新手建模时容易直接拉个圆柱了事，做出来的效果僵硬死板，完全体现不出绞合线缆的扭转质感，也没法给后续的干涉检查、运动仿真提供准确的参考。这次做的绞合绳索结构，特意还原了实际钢缆绞合后的自然扭转形态，一端做了盘绕式的固定环结构，通过绳体自身缠绕锁紧，不需要额外的卡扣或者压接件，就能实现端部的固定挂接，另一端预留了自由穿装的绳头，方便和其他连接件做捆扎、穿装固定。

　　从实际应用场景来看，这类绞合绳索的适用范围很广，小型设备的安全拉绳、工装的限位吊索、电气柜内部的线束捆扎辅助索、户外小型设施的防风固定拉索，甚至是民用的晾衣绳、货物捆扎绳，都能见到这类结构的身影。设计的时候没有采用常规的多股钢丝逐根螺旋扫描的建模方式，而是通过拉伸样条线的方式先勾勒出绳索整体的走向曲线，再沿着曲线做扫掠成型，同时在样条线的节点处调整扭转参数，模拟出多股钢丝绞合后自然形成的螺旋纹理，既保证了模型的视觉还原度，又控制了整体的面数，不会因为过多的螺旋特征导致文件卡顿，方便后续装配到其他设备模型中做布局参考。

　　端部的固定环部分，特意还原了实际绳索打结缠绕时的堆叠关系，盘绕的圈数按照实际常用的3圈锁紧结构来做，缠绕段的绳体直径因为挤压产生的细微变形也做了还原，不会出现多段绳体互相穿模的问题，固定环的内圈尺寸预留了足够的穿装间隙，能够适配常规的卸扣、吊耳、挂钩等连接件的尺寸，不需要额外调整就能直接完成装配配合。自由端的绳头做了自然的斜切收尾，模拟实际裁切后的绳头形态，同时在靠近固定环的位置做了一小段回弯的绳段，还原绳索锁紧后多余绳头自然下垂的状态，避免整个模型过于规整显得失真。

　　做安装边界考量的时候，整个绳索的直线段长度可以根据实际使用场景通过调整样条线的节点长度来快速修改，绞合的螺距参数也可以通过调整扫掠特征的扭转角度来适配不同粗细、不同绞合密度的绳索需求，固定环的盘绕直径可以根据挂接件的尺寸做参数化调整，不需要重新绘制整个草图就能快速适配不同的安装工况。在做运动仿真的时候，因为采用了样条线作为基础路径，也可以通过柔性体仿真模块给绳体添加重力、拉力参数，模拟绳索受力后的自然下垂、拉伸变形状态，比单纯的刚性圆柱模型更贴近实际使用效果。

　　很多设计人员在做涉及绳索的装配时，往往忽略绳索的实际绞合形态和弯曲半径限制，导致后期生产装配时出现绳索弯折过度、固定环尺寸和连接件不匹配、绳体和周边零部件产生干涉的问题，这个模型在设计时就把绳索的最小弯曲半径控制在合理范围内，固定环的盘绕半径大于绳体直径的6倍，符合常规钢缆绳索的弯曲使用要求，不会出现弯折应力过大导致绳索断裂的隐患。缠绕锁紧段的绳体堆叠间隙也做了合理预留，模拟实际缠绕时绳体之间的挤压空隙，不会出现模型上绳体完全零间隙贴合导致生产时无法装配的问题。

　　在做布线设计的时候，这类绞合绳索模型还可以作为柔性布线的参考模板，通过调整样条线的走向快速适配不同的布线路径，绞合纹理的存在也能让整体的装配效果图更具真实感，在做方案汇报、生产指导的时候能让一线装配人员更清晰地理解绳索的固定方式和走向要求，减少因为二维图纸表达不清晰导致的装配错误。
