集装箱桥架连接锁紧配件结构设计

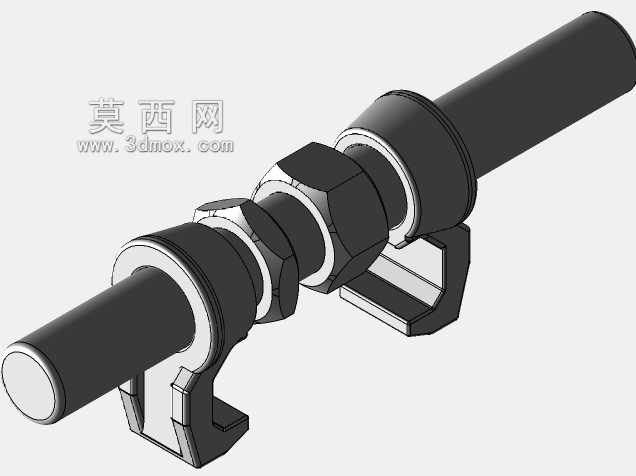

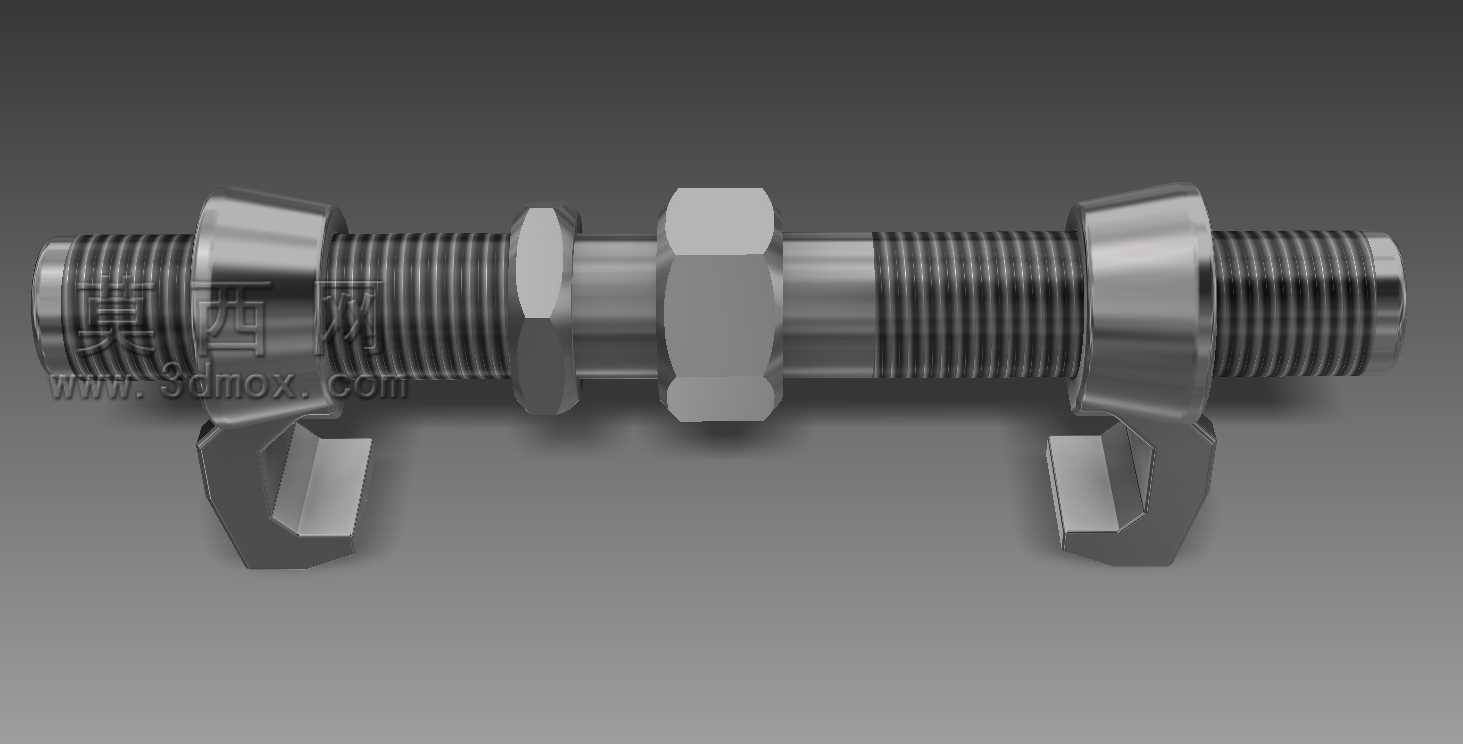

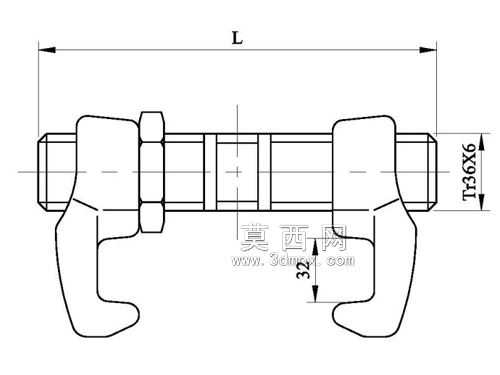

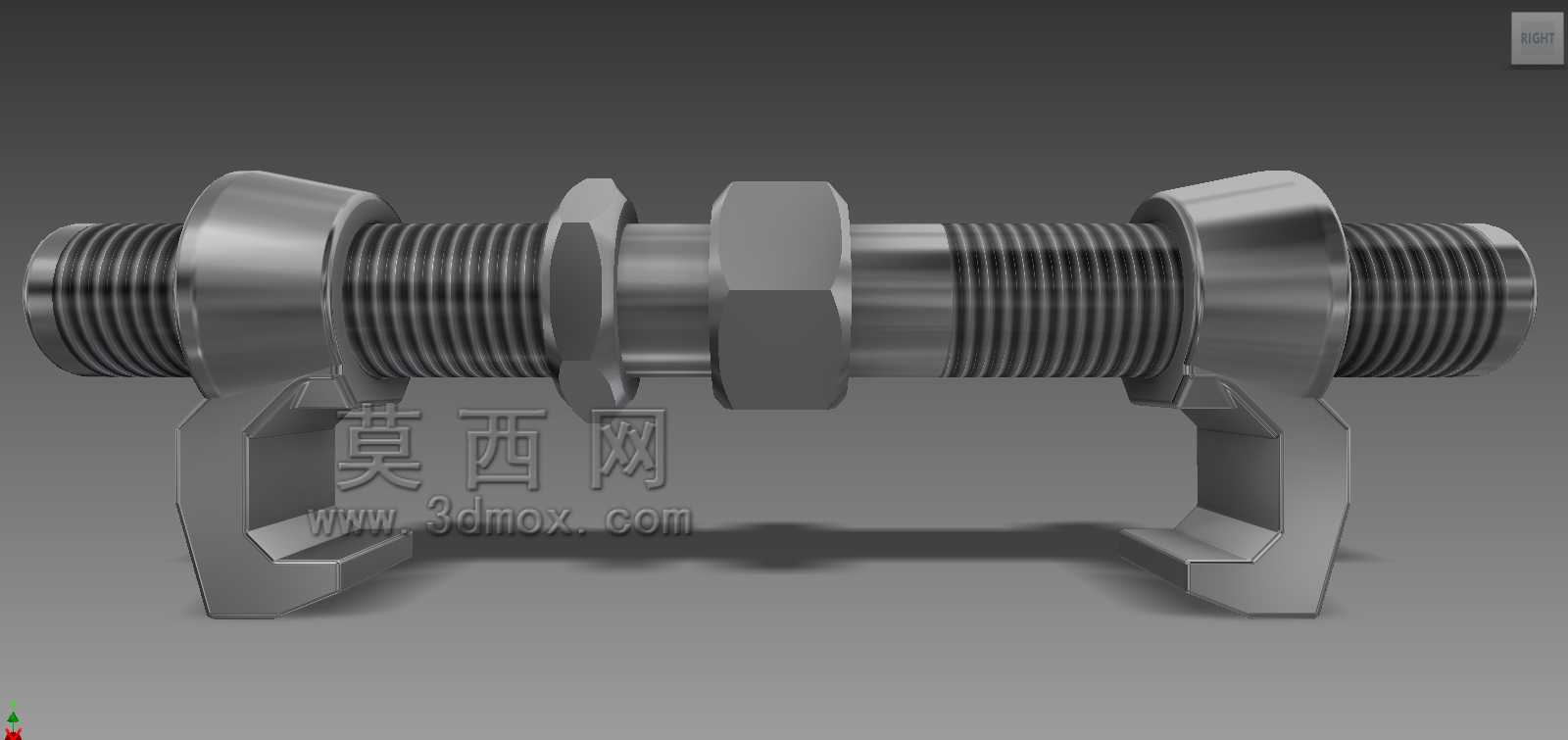

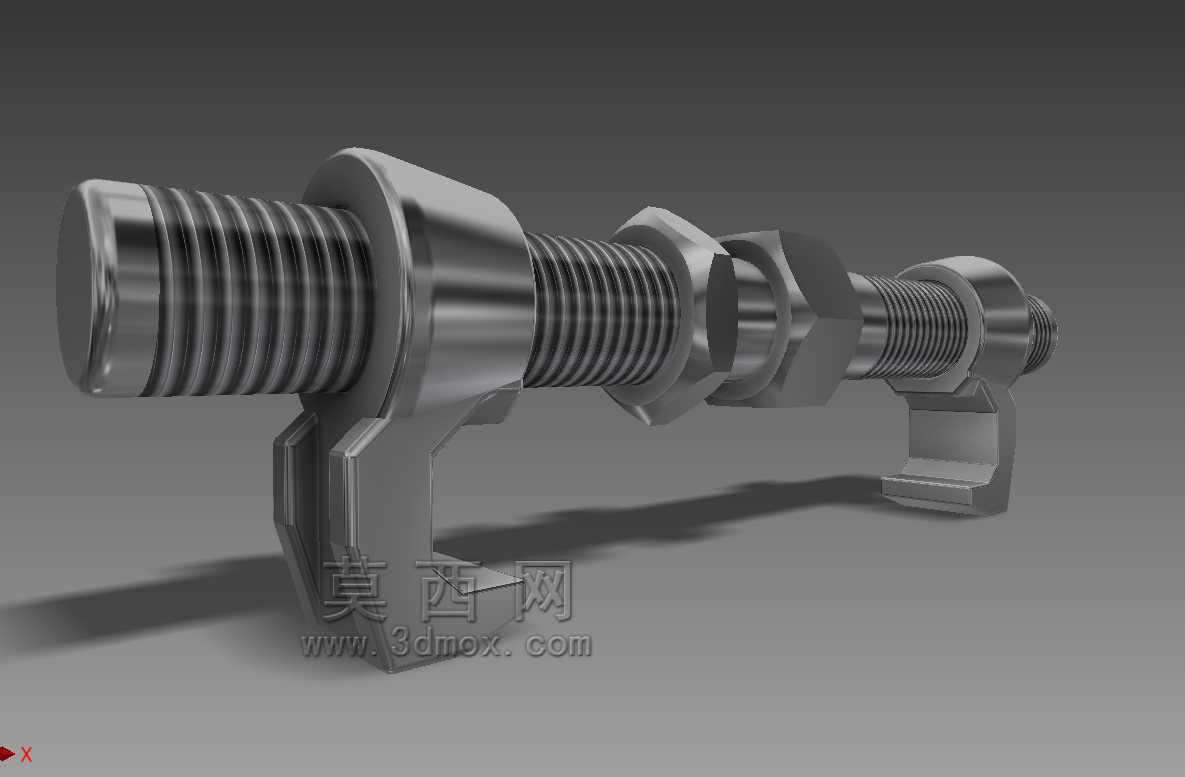

　　在集装箱多式联运的桥架接驳场景中，这类锁紧连接件承担着相邻桥架段之间的刚性固定与载荷传递作用，日常作业里，集装箱在堆场转运、跨运输工具接驳时，桥架作为临时或固定通行、管线铺设的支撑结构，需要快速完成段间拼接，同时承受作业人员通行、轻型工具搬运带来的竖向载荷，以及运输过程中颠簸产生的横向剪切力，这类配件就是为匹配这类工况设计的核心受力构件。从结构细节来看，该配件采用长杆贯穿式设计，杆身中段设置多组六角拧动位，方便现场作业时使用标准扳手完成锁紧操作，不需要定制专用工具，适配港口、堆场常规运维工具配置，降低现场作业的工具准备成本。杆身两端加工有连续外螺纹，配合两端的异形卡爪结构，安装时卡爪可卡入桥架端部预设的卡槽内，

　　通过旋转杆身带动卡爪收紧，将相邻两段桥架的对接端面牢牢压合，避免桥架在使用过程中出现段间错位、间隙过大的问题。设计过程中，卡爪的勾接角度经过反复校核，勾面采用15度内倾设计，当锁紧力达到额定值时，卡爪与桥架卡槽的接触应力分布均匀，不会出现局部应力集中导致的卡槽变形或者卡爪断裂问题，同时杆身的螺纹段长度预留了足够的调节余量，可适配不同壁厚的桥架型材，兼容同系列不同规格桥架的连接需求，减少配件的备货种类。从安装边界来看，该配件安装时不需要在桥架型材上额外打孔，直接利用桥架端部预成型的卡槽即可完成固定，安装全程仅需两名作业人员配合，单人扶正对中配件，另一人使用扳手拧动锁紧位即可完成单组连接，单点位安装耗时不超过两分钟，

　　相比传统的螺栓穿孔连接方式，省去了现场对齐孔位、穿装螺栓、加装平弹垫的步骤，大幅提升桥架拼接的作业效率，尤其适合应急抢修、快速搭建的作业场景。杆身中间的光轴段直径略大于螺纹大径，安装时光轴段与桥架对接处的导向孔配合，起到安装定位的作用，避免对接过程中两段桥架出现上下错边，保证对接后桥架表面的平面度，满足通行时无凸起绊脚、管线铺设时无弯折拐点的使用要求。两端的锁紧螺母与卡爪为一体化设计，减少了零散配件的数量，避免现场作业时小零件掉落丢失的问题，适配户外堆场、港口码头这类复杂作业环境下的安装需求，不需要担心配件散落影响安装进度。在受力特性上，该配件的杆身采用等强度设计，光轴段的抗剪切强度与螺纹段的抗拉强度经过匹配计算，

　　当受到超出额定值的冲击载荷时，失效位置会优先出现在预设的应力卸荷槽处，不会出现突然断裂导致桥架垮塌的风险，同时失效后可快速更换配件，不需要对桥架主体结构进行修复，降低运维成本。日常使用中，这类配件的外露金属表面做了钝化处理，可适应沿海港口高盐雾、内陆堆场高粉尘的使用环境，减少锈蚀卡滞的概率，保证后期拆卸维护时可以顺利拧动，不会因为锈蚀导致配件无法拆除，被迫切割破坏桥架主体结构。在三维建模过程中，所有配合面的尺寸公差都按照机械连接的通用公差等级设定，螺纹段采用标准公制粗牙螺纹，六角拧动位的对边尺寸符合标准扳手的适配范围，卡爪的勾接尺寸匹配市面上主流集装箱桥架的卡槽规格，模型的装配关系完全还原实际安装顺序，可直接用于结构受力仿真、安装工艺模拟，也可作为配件生产加工的尺寸参考，帮助设计人员快速完成桥架连接系统的方案迭代，不需要从零开始绘制基础构件，缩短整体项目的设计周期。
