创意自行车用小型汽车盘式制动结构设计

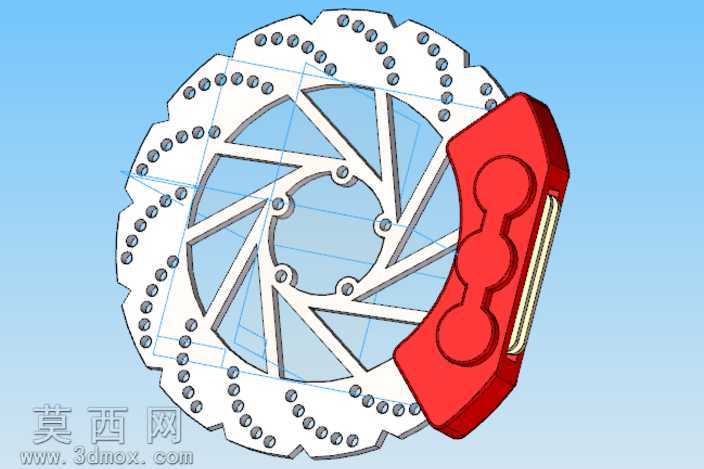

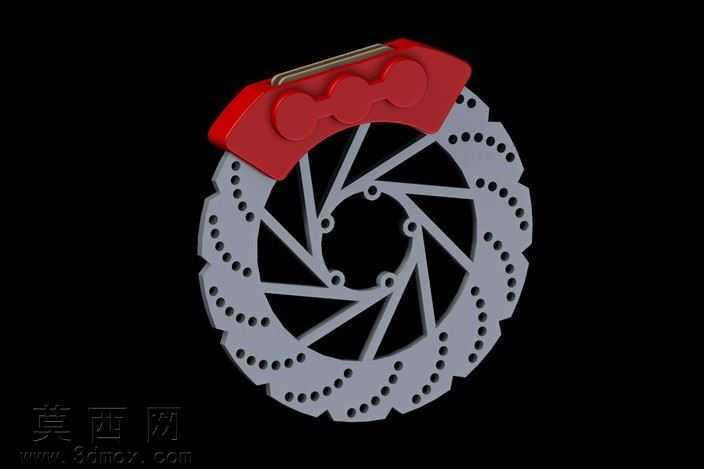

本作品为适配小型自行车衍生小型载具的盘式制动装置三维设计，整体建模过程围绕制动系统的实际功能逻辑展开，首先完成核心制动盘的结构搭建：制动盘采用通风散热的辐条式镂空结构，盘面沿圆周方向均匀排布多组散热小孔，外缘设计为波浪形切边结构，既能够降低制动过程中的热衰减效应，也可以有效排出制动摩擦产生的粉尘碎屑，盘体中心预留标准安装孔位，可适配常规花鼓的安装尺寸，保证结构的通用性。卡钳部分采用对置摩擦块的布局设计，建模时精准还原了卡钳的壳体弧度、内部摩擦片的安装槽位以及卡钳与车架连接的固定点位，卡钳外壳采用醒目的红色材质渲染，摩擦块部分模拟了耐磨复合材料的哑光质感，制动盘则采用高碳钢的金属磨砂材质，通过光影渲染突出金属部件的冷硬质感与结构细节。设计思路上打破了常规自行车制动的结构局限，参考小型汽车的盘式制动性能优势，将汽车级的制动结构进行轻量化缩小适配，在保证制动力度足够的前提下，尽可能压缩整体结构的体积与重量，避免给小型载具增加过多的负载。建模过程中对所有配合间隙进行了精准校核，确保卡钳与制动盘之间的摩擦间隙处于合理区间，既不会出现运动干涉剐蹭的问题，也不会因为间隙过大导致制动行程过长、制动力不足的情况。渲染阶段采用纯黑背景突出主体结构，通过多角度布光展现制动盘的镂空结构层次与卡钳的曲面造型，让整体作品的结构细节清晰可见，既可以作为小型载具改装的结构参考，也能够用于制动原理的演示教学，完整还原了盘式制动从安装固定到摩擦制动的全流程结构逻辑，所有部件的连接关系、装配顺序都在建模过程中进行了合理规划，保证模型可直接用于后续的结构验证与3D打印试制。
