多层组合式自行车传动牙盘结构设计

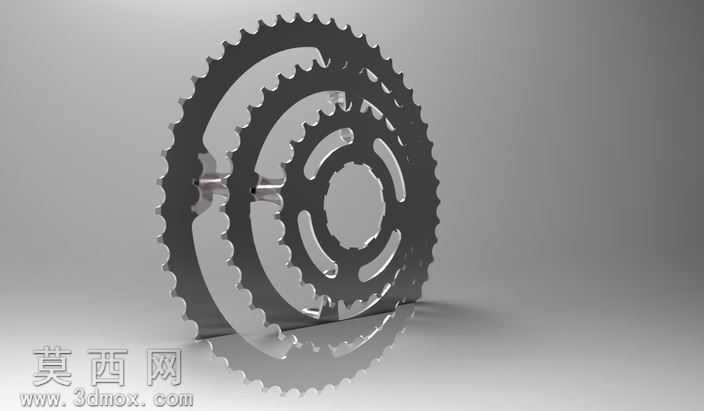

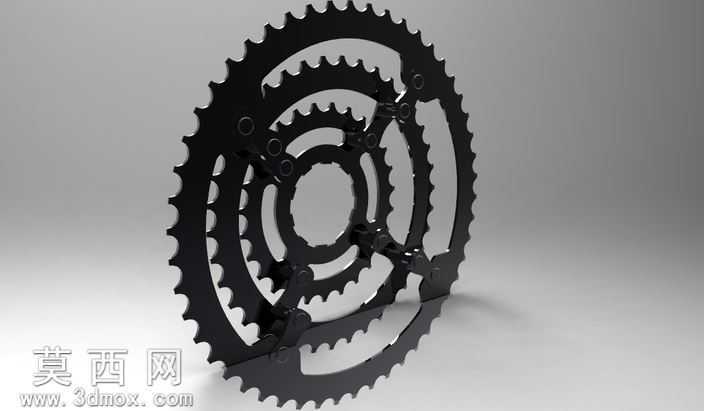

本作品为自行车传动系统核心的多层组合牙盘三维建模成果，建模过程依托专业三维设计软件完成，整体采用参数化建模思路，从齿形轮廓的基准绘制出发，严格遵循自行车链轮的齿形设计规范，先完成单片齿盘的齿形渐开线轮廓绘制，通过拉伸、切除等基础特征操作生成单片盘体的基础结构，再针对不同齿数的三层齿盘分别完成参数适配，保证各层齿盘的齿距、齿高、齿厚参数均符合通用自行车传动的啮合标准，避免链条啮合时出现跳齿、卡滞的问题。盘体的镂空减重结构采用对称式布局设计，在保证盘体结构强度的前提下，通过均匀分布的弧形镂空槽切除多余材料，既降低了牙盘整体重量，也让盘体受力分布更均匀，减少骑行过程中的传动形变。三层齿盘采用同轴装配结构，通过中心定位花键孔实现与中轴的精准配合，盘体之间的连接凸台经过尺寸校核，保证装配后各层齿盘的同轴度误差控制在合理范围内，避免传动过程中出现偏摆。渲染阶段采用金属磨砂材质模拟铝合金牙盘的真实质感，对齿尖边缘做了细微的倒角高光处理，还原金属加工后的边缘光泽，场景采用柔和的漫反射打光，搭配反光地面突出牙盘的金属质感与结构层次感，清晰展现各层齿盘的轮廓差异与镂空结构细节。设计过程中充分考虑了牙盘的实际使用场景，对盘体与曲柄的连接位、齿盘的受力薄弱位置做了局部加厚处理，在兼顾轻量化的同时保证结构耐用性，整体模型结构完整，尺寸参数符合通用自行车配件的装配标准，可用于自行车传动系统的结构展示、配件设计参考以及相关教学演示场景。
