简约风格乘用车前部造型数字设计方案

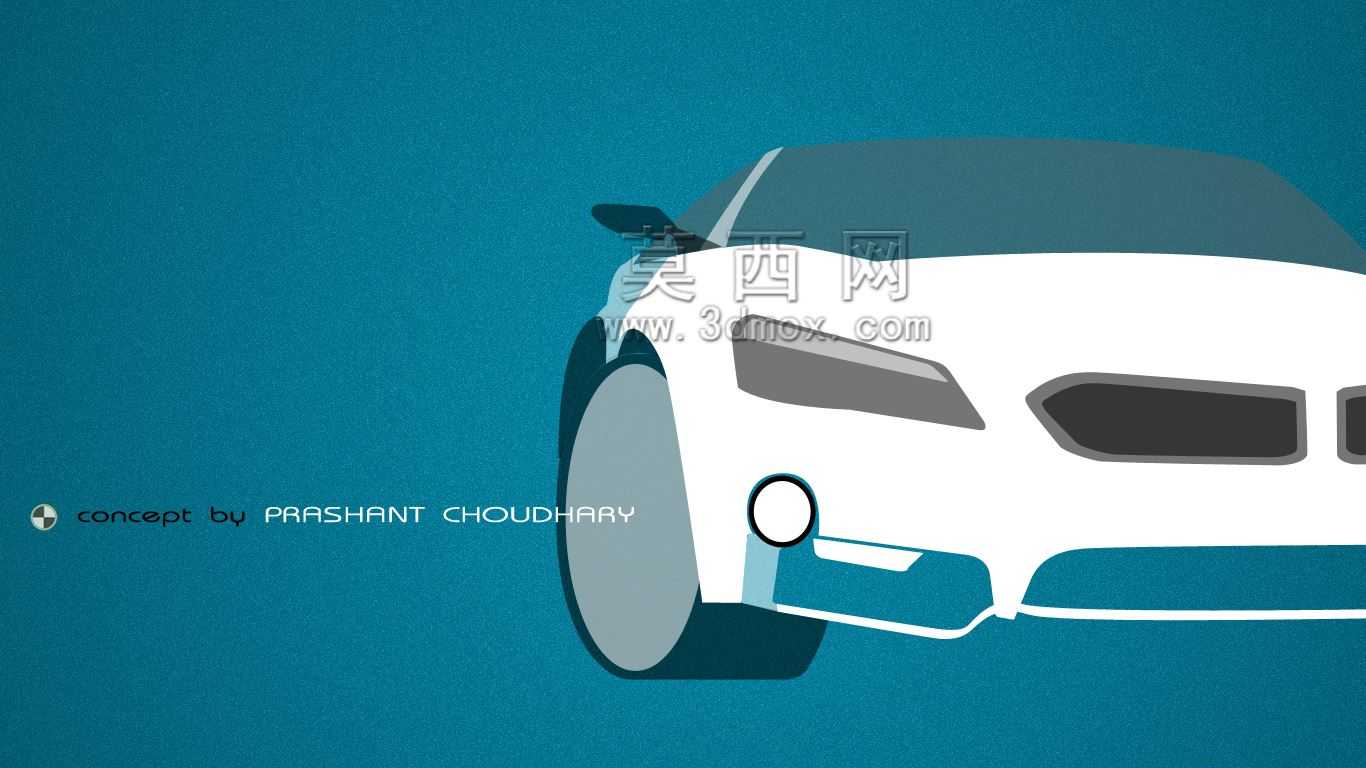

　　在乘用车造型开发的前期概念阶段，这类数字手绘风格的前部造型方案，是连接创意发散与工程落地的关键衔接载体，不同于油泥模型阶段的实体推敲，数字端的造型草案可以快速调整型面转折、灯组布局、保险杠型面的比例关系，为后续的A级曲面构建提供最初的视觉基准。从实际应用场景来看，这类前部造型设计需要兼顾多维度的工程边界：首先是行人保护的硬性要求，前保险杠上部与引擎盖前缘的过渡弧度，需要预留足够的溃缩吸能空间，避免硬点直接突出对行人腿部、头部造成额外冲击，图中呈现的圆润型面过渡，正是在视觉效果与碰撞法规之间寻找平衡的典型处理方式。灯组的布局位置，需要考虑内部灯具的安装深度，远近光模组、日间行车灯、转向灯的堆叠空间，

　　通常前灯组的Z向安装边界需要与翼子板内板、前纵梁前端的安装点预留至少35mm的装配间隙，同时要兼顾线束走向的固定空间，避免后期出现装配干涉。前保险杠下部的进气区域，在概念阶段就需要预留中冷器、冷凝器的通风开口面积，不同动力配置的车型对进气量的需求存在差异，燃油车型需要兼顾散热与风阻系数的平衡，纯电车型则可以适当缩小下部开口面积，优化整车空气动力学表现，图中预留的圆形雾灯区域，在实际工程落地中可以根据配置等级调整为装饰盖板或者辅助照明模组，不需要重新开模就能实现配置差异化，能有效降低整车的制造成本。轮拱区域的外扩弧度，需要匹配轮胎的最大转向角度，通常前轮在最大转角状态下，轮胎侧壁与轮拱内板的间隙需要保持在20mm以上，

　　同时要考虑防滑链安装的额外空间需求，避免极端工况下出现轮胎与轮拱剐蹭的问题。前保险杠两侧的型面转折，除了视觉上的运动感塑造，还承担着梳理前轮区域气流的作用，合理的型面角度可以引导气流绕过轮胎侧面，降低整车的风阻系数，同时减少高速行驶下的风噪传递到座舱内部。在设计思路上，这类概念草案不会被现有零部件的硬参数完全限制，会先通过大的型面关系确定整车的前脸视觉识别特征，比如格栅的比例、灯组的延展角度、引擎盖的筋线走向，这些特征是构成车型家族化设计语言的核心元素，等核心视觉特征确定后，再逐步叠加工程约束条件，调整各个区域的尺寸边界，让创意方案能够满足量产的工艺要求。比如引擎盖的冲压深度，需要考虑钢板的冲压成型极限，

　　过深的型面会导致冲压过程中出现开裂、起皱的问题，通常引擎盖的内外板成型深度差需要控制在120mm以内，同时要预留涂装电泳液的流道孔位置，避免后期出现电泳不良导致的锈蚀问题。前保险杠的分模线位置，在概念阶段就需要提前考虑，分模线需要尽量布置在视觉不明显的区域，同时要满足注塑模具的拔模角度要求，通常外饰件的拔模角度需要保持在3度以上，纹理面的拔模角度需要提升到5度以上，避免脱模过程中出现表面划伤。另外，前部造型的各个部件之间的间隙面差，也需要在概念阶段就预留合理的公差范围，通常保险杠与翼子板的间隙控制在0.5mm以内，面差控制在0.3mm以内，过高的间隙面差会直接影响整车的精致感，过小的公差则会提升制造与装配的难度，推高生产成本。这类数字概念方案的价值，还在于可以快速对接三维建模软件，将手绘的二维型面转化为三维参数化模型，通过Alias或者Rhino等曲面软件构建基础曲面后，就可以导入CAE软件进行碰撞安全、空气动力学、结构刚度的仿真分析，提前验证造型方案的工程可行性，减少后期油泥模型反复修改的工作量，缩短整车的开发周期。在实际的项目推进中，这类前期概念草案通常会输出十余个不同方向的方案，经过多轮的内部评审与工程可行性校验，最终筛选出2-3个方案进入1:5油泥模型制作阶段，再通过风洞测试、用户调研等环节确定最终的量产造型。
