机磨用角度可调式磨削主轴头结构

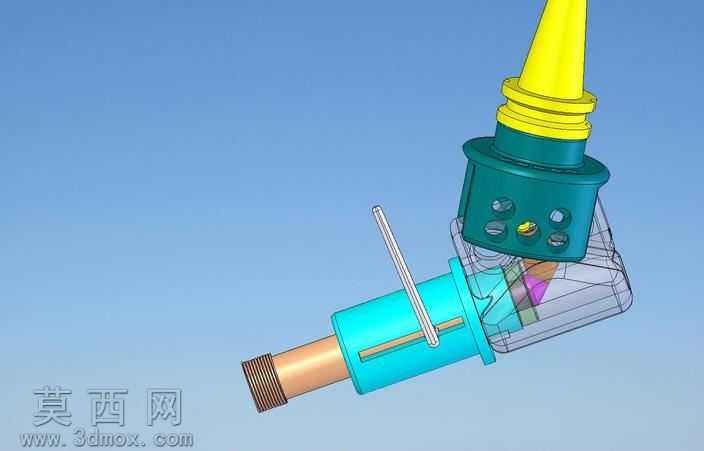

本模型为机加工用角度可调式磨削主轴头，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工装备的装配公差规范，对每一处配合面均做了干涉检查，确保各部件装配逻辑符合实际生产要求。模型采用多实体建模方式构建，将整体结构拆分为刀柄连接段、角度调节壳体、主轴装夹腔、锁紧操作杆、输出接杆五个核心模块，各模块间保留了真实的装配约束关系，可直观展示部件间的运动逻辑。渲染阶段采用工业机械常用的材质配色方案，刀柄连接段使用亮黄色硬质合金材质模拟标准机床刀柄外观，角度调节壳体采用深青色金属漆材质还原机床附件的漆面质感，内部传动结构采用半透明亚克力材质做透视处理，可清晰观察到内部的传动路径与角度偏转结构，输出接杆采用铜质金属材质模拟磨削动力输出端的金属质感，锁紧操作杆采用亮银色不锈钢材质还原操作件的金属光泽，各材质均添加了符合工业场景的粗糙度与反光参数，渲染效果贴近真实工业装备的视觉表现。结构设计上，该磨头采用标准锥柄接口可直接适配常规铣床、加工中心主轴，角度调节机构内置偏转锁紧结构，通过侧边操作杆即可完成磨削角度的调整与锁止，无需拆卸磨头即可完成不同角度的磨削加工作业，输出端可适配不同规格的磨轮接杆，满足内孔、斜面、异形面的磨削加工需求。设计过程中重点优化了角度调节的锁紧刚性，在调节壳体与主轴腔的配合面设置了多组锁紧定位点，避免磨削作业时出现角度偏移，同时对内部传动结构做了简化处理，在保留核心结构特征的前提下减少了不必要的冗余特征，既保证了模型的结构展示效果，也兼顾了模型的轻量化需求，可直接用于机械结构教学、机床附件选型参考、加工工艺方案演示等场景。
