切割机用高精度无心磨削主轴头结构

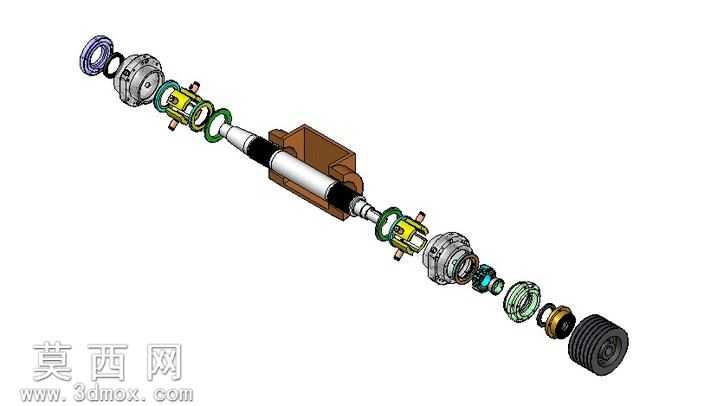

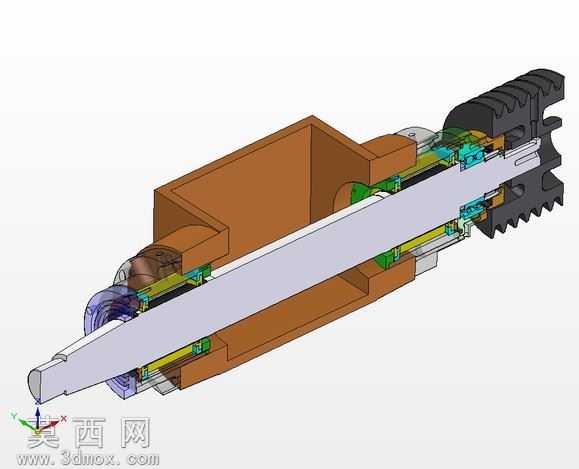

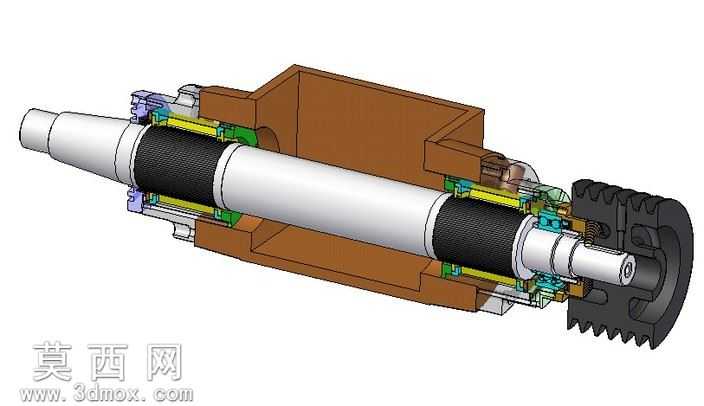

本作品为切割机配套的无心磨削主轴头三维建模成果，建模过程中严格遵循机械加工设备的设计规范，对磨头的核心传动与支撑结构进行了1:1比例的精准还原。建模阶段首先完成主轴主体的参数化绘制，依据无心磨削的工况要求，确定主轴的长径比、轴肩定位尺寸，对两端的锥面安装位、轴承配合面做了公差级别的尺寸约束，确保后续装配环节的同轴度符合高精度磨削的使用要求。在支撑结构建模时，对前后两组滚动轴承的保持架、滚动体、内外圈做了独立建模，还原了轴承的预紧调节结构，同时对轴承外侧的密封组件、润滑通道做了细节刻画，清晰呈现磨头运转时的密封防护与润滑供给路径。传动部分的建模还原了端部的带轮传动结构，对带轮的齿形、键槽定位结构、锁紧螺母组件做了完整绘制，同时对壳体内部的定子、转子组件做了分层建模，区分了硅钢片叠压结构、绕组排布区域、绝缘衬层的不同结构特征，清晰展示磨头的动力传递路径。外壳部分采用剖视视角的建模处理，将铸铁壳体的安装定位面、轴承座孔、冷却腔道结构完整呈现，同时对壳体上的紧固螺栓、定位销、端盖密封槽做了细节还原。材质渲染环节针对不同部件做了差异化材质赋予：主轴主体采用调质合金钢材质，添加了表面精磨的金属反光效果；轴承组件采用高碳铬轴承钢材质，突出滚动面的高光质感；壳体采用铸铁哑光材质，还原铸造表面的细微颗粒感；密封件、绕组部分分别采用橡胶、绝缘漆的对应材质，提升模型的真实感。设计思路上围绕无心磨削的高转速、高刚性要求，优化了主轴的支撑跨距，将前后轴承布置在受力最优位置，同时预留了动平衡调节的结构空间，确保磨头在高速运转时的稳定性，可直接用于切割机配套磨头的结构演示、装配工艺验证以及后续的工程图转化参考。
