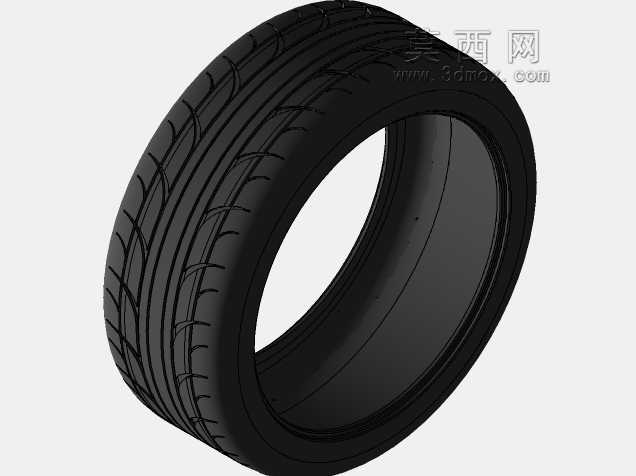

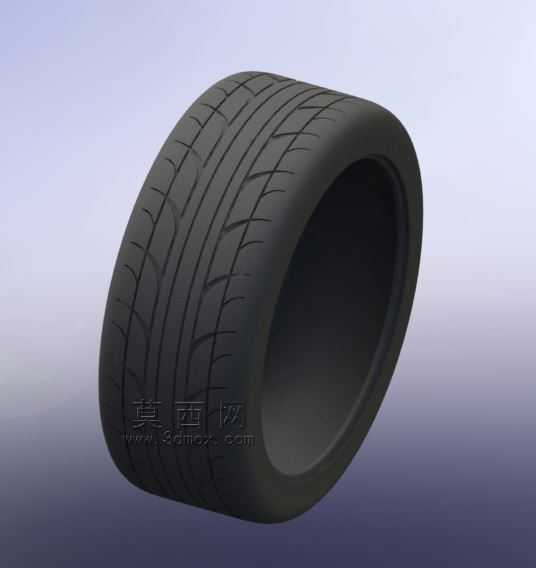

乘用车夏季公路用子午线轮胎结构设计

　　日常做整车底盘行走系统匹配时，轮胎是最容易被初入行工程师忽略的核心部件，很多人觉得它就是个橡胶圈，实际上从轮辋适配到接地特性，每一处结构都直接影响整车的操稳、制动、NVH表现。这次完成的这款乘用车子午线轮胎结构，主要适配17英寸标准乘用车轮辋，面向日常铺装路面行驶的家用轿车、城市SUV车型，覆盖日常通勤、高速巡航、轻度非铺装路面通行的使用场景。

　　设计之初最先敲定的是胎圈部位的结构参数，毕竟胎圈是轮胎和轮辋直接贴合的部位，过盈量设计如果偏差太大，要么高速行驶时出现脱圈风险，要么安装时压胎困难，甚至会损伤轮辋的密封面。这款轮胎的胎圈采用高强度钢丝圈结构，钢丝排布采用多层斜向缠绕方式，保证胎圈部位的径向刚度足够，在车辆急加速、紧急制动时，胎圈不会和轮辋发生相对滑移，避免动平衡失效的问题。胎圈和轮辋接触的密封面做了微角度倾斜设计，和标准深槽轮辋的胎圈座角度完全匹配，充气后能实现可靠的径向密封，不需要额外添加密封胶就能满足无内胎轮胎的密封要求。

　　胎面花纹的设计花了不少精力，毕竟这部分直接决定轮胎的抓地、排水、耐磨表现。这款轮胎采用不对称花纹布局，靠近胎肩的外侧花纹块做了加大处理，刚度更高，在车辆过弯侧倾时，外侧胎面能提供足够的支撑力，减少胎面的形变幅度，提升过弯时的接地面积，保证侧向抓地力。内侧的花纹块则做了更多细碎刀槽设计，主要用来提升湿滑路面的抓地表现，刀槽边缘可以划破路面的水膜，让橡胶直接和路面接触，缩短雨天的制动距离。四条主排水沟槽的深度和宽度做了匹配计算，按照常见的120km/h高速行驶工况，排水沟槽的通流能力足够快速排走胎面和路面之间的积水，避免出现水滑现象。花纹节距采用了多节距无序排布方式，打乱了花纹块接地时的敲击频率，避免行驶中出现固定频率的共振噪音，提升高速巡航时的车内静谧性。

　　胎体结构采用单层高强度聚酯帘线作为帘布层，帘线角度按照子午线轮胎的标准排布，从一侧胎圈直接贯穿到另一侧胎圈，保证胎体在径向有足够的形变能力，能过滤路面传来的小幅颠簸，提升乘坐舒适性。带束层采用两层钢丝帘线加一层尼龙冠带条的结构，两层钢丝帘线交叉排布，角度控制在合理区间，用来束缚胎体的径向膨胀，保证高速行驶时胎面的尺寸稳定，不会因为离心力出现胎面外鼓的情况，冠带条则采用零角度缠绕，进一步提升胎面部位的高速耐久性能，避免长时间高速行驶后胎面出现脱层问题。

　　胎侧部位的厚度做了梯度设计，靠近胎圈的位置厚度更大，用来抵御路边石剐蹭、路面碎石冲击的损伤，靠近胎肩的位置则适当减薄，提升胎侧的形变量，优化滤震表现。胎侧的标识区域做了轻微的凹陷设计，避免车辆行驶中溅起的砂石直接磨损标识字符，同时也能减少日常洗车、剐蹭时对标识的损伤。

　　建模过程中特意做了安装边界的校验，轮胎充气后的断面宽度、外径尺寸都和同规格的量产轮胎参数保持一致，装车后不会和翼子板、悬挂拉杆、减震器等部件发生运动干涉，即使在方向盘打满、悬架压缩到极限行程的工况下，胎侧也不会和车身部件发生剐蹭。接地印痕的仿真结果显示，标准胎压下这款轮胎的接地印痕接近矩形，接地压力分布均匀，不会出现胎肩或胎冠中心过早磨损的问题，能有效提升轮胎的实际使用寿命。胎面的橡胶厚度也做了分层设计，胎面底层采用低生热的橡胶配方，减少长时间行驶后胎面内部的热量堆积，表层则采用高耐磨、高抓地力的橡胶配方，平衡耐磨性能和抓地表现。

　　很多工程师在做整车建模时，习惯直接调用通用轮胎模型，忽略了胎面花纹、胎侧刚度这些细节，实际上做整车操稳仿真、制动距离仿真时，轮胎的接地特性、侧偏刚度这些参数对结果的影响非常大，精准的轮胎三维模型能让仿真结果更贴近实车测试数据，减少后期样车调校的工作量。这款轮胎的建模过程中，每一处花纹沟槽的深度、胎侧的弧度、胎圈的轮廓都按照实际工程参数搭建，不管是用来做整车装配校验、底盘运动仿真，还是做产品展示、结构教学都能满足使用需求。
