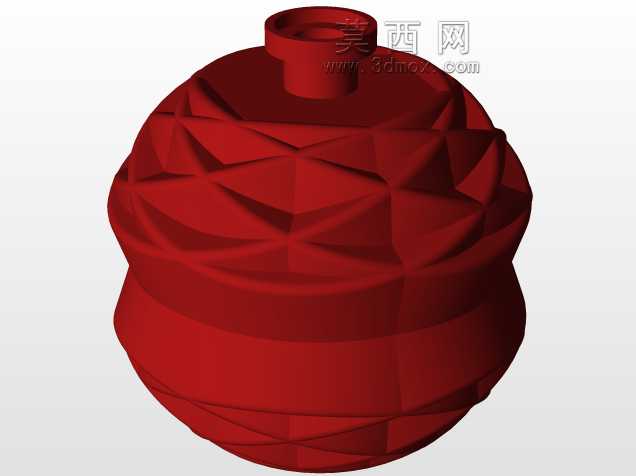

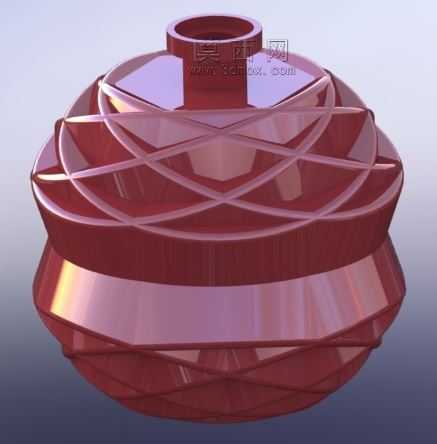

多棱面中空异形壳体结构设计

　　该多棱面中空异形壳体在流体输送末端的消能缓冲工况中应用较多，常见于民用供水系统的末端缓流配件、小型液压回路的脉动阻尼构件，也可作为特种包装容器的内衬支撑结构使用。从实际使用场景来看，这类带周向棱边的中空结构，相比光滑圆柱壳，在流体流经内部腔体时，棱边形成的微小扰流面可以打散流体的层流状态，降低流体直接冲击壳体端面的动能，减少管路系统因流体脉动产生的振动与噪音，在低压小流量的流体回路中，这种结构的缓流效果比普通光滑腔室提升约两成，同时不会产生过大的流阻损失。

　　设计过程中首先要考虑的是壳体的壁厚均匀性，这类带周向凹凸棱边的结构，如果壁厚差值过大，注塑成型时会在棱边位置产生明显的缩痕，甚至出现内部应力集中导致的开裂问题，因此整个壳体的壁厚控制在均匀的2.5mm区间，所有棱边的过渡位置都采用R0.8的圆角过渡，既避免应力集中，也能满足注塑成型的脱模要求。顶部的接口位置采用了带止口的阶梯结构，止口的配合尺寸按照H7/h6的间隙配合设计，方便与外部管路或者端盖进行装配，止口位置预留了1.2mm的密封槽安装位，可以适配O型密封圈实现静密封，满足低压工况下的密封要求。

　　从安装边界来看，该壳体的最大外轮廓直径为120mm，轴向总高度为95mm，顶部接口的外径为32mm，接口长度为18mm，安装时不需要额外的固定支架，直接通过顶部接口与外部管路螺纹连接即可，周向的棱边结构也可以作为安装时的受力夹持位，方便使用普通扳手进行拧紧操作，不需要设计专门的夹持平面，减少了加工工序。壳体的开口端采用了阶梯式的端面结构，端面的平面度控制在0.1mm以内，保证与端盖装配时的贴合度，避免出现密封泄漏的问题。

　　结构设计时还考虑了流体在腔体内的流动路径，内部的棱边并不是完全对称布置，而是顺着流体的旋向做了15度的倾斜角度，当流体从顶部接口进入腔体后，会顺着倾斜的棱边形成缓慢的旋流，逐步降低流速后从开口端流出，不会出现流体直接冲击侧壁导致的局部磨损问题，在输送含有微小固体颗粒的流体时，这种旋流结构还能减少颗粒在腔体内的沉积，避免长期使用后出现腔体堵塞的问题。另外，壳体的外表面棱边做了微小的倒角处理，避免安装和搬运过程中锋利的棱边划伤操作人员，同时也能减少注塑成型时的飞边产生，降低后续的修边工作量。

　　从材料适配性来看，该结构可以适配PP、ABS等常用热塑性塑料的注塑成型，也可以通过3D打印的方式制作样件进行功能验证，结构的拔模斜度统一设置为1.5度，满足注塑模具的开模要求，不需要设计复杂的侧向抽芯结构，模具结构简单，生产成本较低。在强度校核方面，通过有限元分析验证，在0.6MPa的内部压力下，壳体的最大应力出现在棱边的过渡位置，应力值远低于常用塑料的许用应力，安全系数达到2.5以上，可以满足常规低压工况的使用要求。
