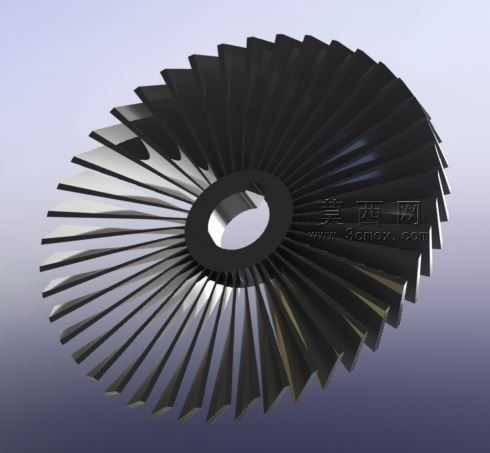

航空发动机涡轮叶片轮盘一体化结构

　　该轮盘叶片组合结构是燃气涡轮类动力设备的核心做功部件，常见于中小型航空涡喷发动机、地面燃气轮机辅机动力段、微型涡轮发电机组的核心机部分，承担着将高温高压燃气的内能转化为轴系旋转机械能的核心作用，直接决定整套动力装置的做功效率与运行稳定性。在实际工况中，该部件长期处于600-1000摄氏度的高温燃气冲刷环境下，轮盘整体承受每分钟数万转带来的巨大离心载荷，同时叶片表面要承受燃气脉动带来的高频振动，因此结构设计上采用了叶盘一体化的构型思路，避免传统榫头连接带来的装配间隙与应力集中问题，从结构根源上降低高转速下的连接失效风险。

　　从结构细节来看，轮盘中心为等直径安装通孔，孔边做了倒圆角钝化处理，避免装配时与主轴配合面出现刮蹭，同时降低孔边的应力集中系数，安装孔与主轴的配合公差选取过渡配合区间，既保证装配时的定位精度，又能在高温工况下预留足够的热膨胀余量，避免热胀后出现抱轴故障。轮盘本体从中心孔向外呈等厚度辐板过渡，辐板厚度经过离心载荷校核，在满足强度要求的前提下尽可能缩减厚度，降低整体转动惯量，缩短轴系启动时的响应时间，同时减少轮盘自身的重量负载。

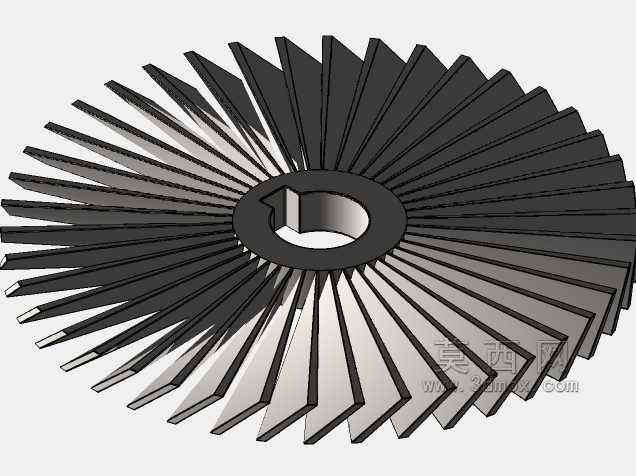

　　叶片沿轮盘周向均匀排布，每片叶片的型线采用三维扭转变截面设计，从叶根到叶顶的安装角连续变化，适配燃气流道内从轮盘中心到外缘的流速差，保证燃气流经叶栅通道时的流动损失降到最低，叶片的前缘做了小圆角钝化处理，降低高速燃气中夹杂的微小颗粒对叶片前缘的冲蚀磨损，叶尾部分采用薄出气边设计，保证燃气流出叶栅时的气流方向符合导叶段的入流要求，减少尾迹涡流带来的能量损失。相邻叶片之间的流道宽度沿气流方向呈收敛构型，保证燃气在流道内持续加速，将燃气的压力能高效转化为推动叶片旋转的动能。

　　设计过程中首先完成了气动参数的迭代计算，根据目标工况下的燃气流量、进出口压比、设计转速确定叶片的弦长、安装角、叶型弯扭规律，之后将气动生成的叶型与轮盘基体做布尔合并，对叶根与轮盘连接的过渡区域做变半径倒圆处理，倒圆半径从叶根前缘到尾缘随截面厚度动态调整，避免过渡区域出现截面突变导致的应力集中，之后对整体结构做离心载荷下的强度仿真，校核不同转速下轮盘辐板、叶根连接区域、中心孔边的等效应力，确保应力峰值低于所选高温合金材料在对应工作温度下的许用应力值，同时完成模态仿真计算，调整叶片的固有频率，使其避开工作转速下的激振频率区间，避免运行过程中出现共振导致的叶片断裂故障。

　　在安装边界上，该轮盘的轴向定位依靠中心孔两侧的轴肩完成，轴向锁紧采用圆螺母配合止动垫圈的结构，保证高转速下轮盘不会出现轴向窜动，轮盘前端与压气机末级导叶的轴向间隙经过严格计算，预留足够的热膨胀伸长量，避免高温工况下转动件与静止件发生碰磨，轮盘外缘与机匣内壁的径向间隙选取合理区间，既减少间隙漏气带来的效率损失，又避免叶片伸长后与机匣发生刮蹭。在实际运维过程中，该类部件装配前需要完成整体动平衡校验，在轮盘端面预留的去重区域去除不平衡量，保证轴系运行时的振动值在允许范围内，长期运行后需要对叶片表面进行探伤检查，排查热循环带来的微裂纹隐患，确保动力装置的运行可靠性。
