手持枪式气动钻孔作业工具结构设计

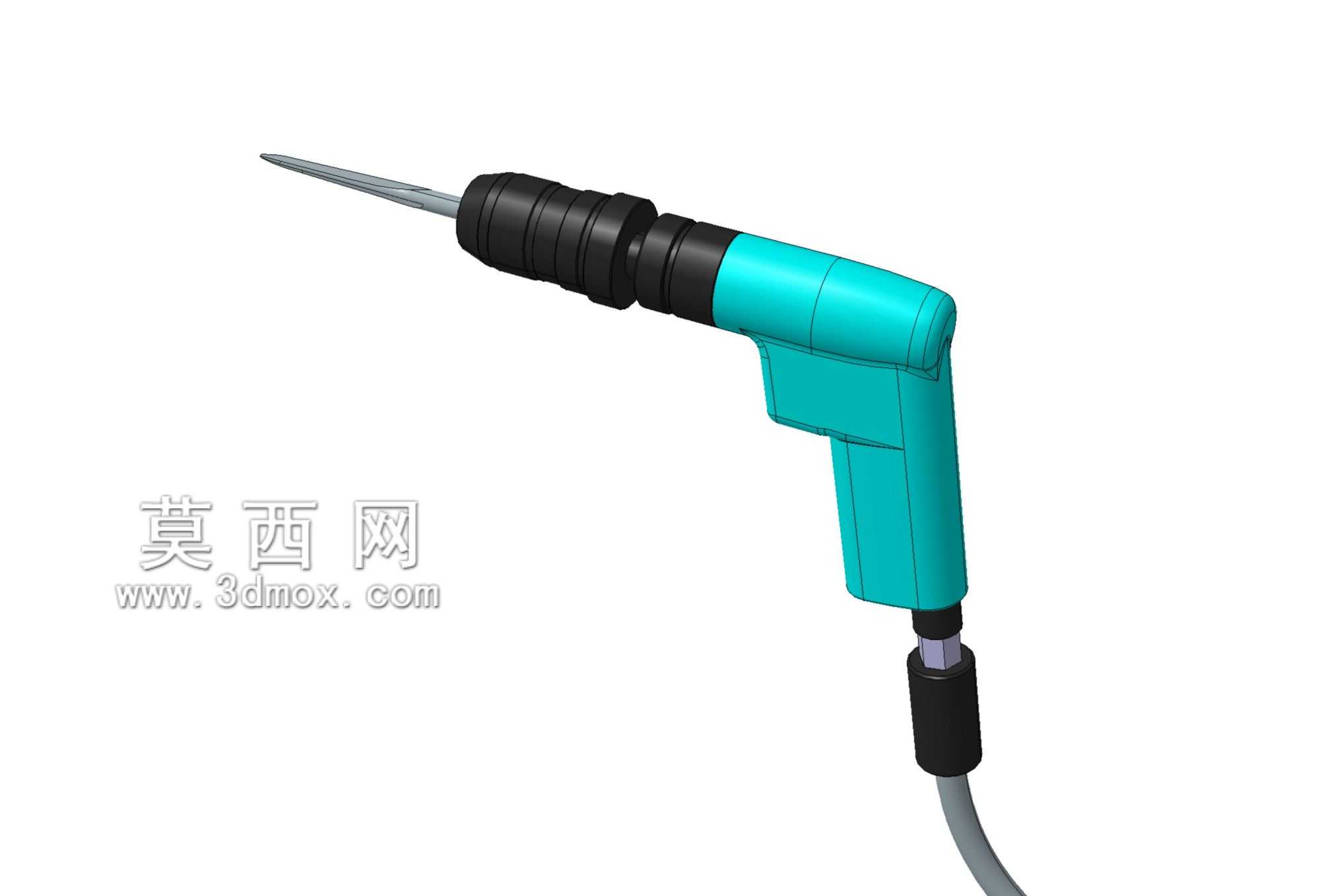

　　这款枪式手持钻孔工具的结构设计，核心围绕狭小空间内的精准钻孔作业需求展开，在装配维修、五金加工、现场安装等场景中，这类手持动力工具的操作灵活性直接决定作业效率。从结构布局来看，整体采用手枪式握持构型，握把区域做了贴合手掌弧度的曲面过渡，作业时手腕可自然贴合握把轮廓，长时间握持操作不易产生肌肉疲劳，握把下端预留了气动管路的连接接口，接口处做了阶梯式密封结构设计，可匹配常规规格的气动快插接头，接入压缩空气管路后可实现动力传输，接口处的限位台阶可避免管路受拉扯时出现松脱漏气问题。前端工作头部分采用多段式夹头结构，夹头外圈做了防滑滚花处理，无需额外辅助工具即可手动旋紧夹头，适配不同直径的直柄钻头，夹头内部设置了弹性锁紧结构，

　　钻头装入后可自动卡紧，作业过程中不会出现钻头打滑、窜动的问题，夹头与机身主体的连接部位做了加强筋过渡，可承受钻孔作业时产生的径向扭矩，避免连接部位出现应力断裂。机身主体的动力腔部分做了流线型包覆设计，内部预留了气动马达、行星减速机构的安装空间，腔体内壁设置了定位凸台，各动力组件装入后可通过凸台实现径向定位，不需要额外设置定位衬套即可保证组件同轴度，减少装配工序的同时也降低了整机的重量。从安装边界尺寸来看，整机长度控制在单手握持的舒适范围内，机身最大宽度不超过成年人手掌的握持宽度，作业时可伸入狭窄的设备间隙、框架内部完成钻孔作业，不会因为机身尺寸过大出现干涉问题。前端夹头的伸出长度做了优化设计，在保证钻头装夹长度足够的前提下，

　　尽可能缩短工作头的悬伸长度，减少钻孔作业时的头部抖动，提升钻孔的位置精度。握把部分的倾斜角度经过反复校核，作业时钻头与作业面保持垂直状态时，操作人员的手臂可处于自然放松的姿态，不需要刻意调整手腕角度即可保证钻孔垂直度，降低对操作人员的技能要求。在气动通路的设计上，机身内部的气路通道做了圆弧过渡处理，避免直角气路造成的气压损失，压缩空气进入动力腔后可直接驱动气动马达运转，动力损耗控制在较低水平，在常规车间压缩空气压力工况下即可输出足够的钻孔扭矩，可应对普通钢材、铝合金、塑料等常见材质的钻孔需求。机身外壳采用分体式装配结构，左右两半壳体通过定位柱与螺丝实现拼接，壳体接缝处做了止口设计，装配后接缝平整无凸起，

　　日常维护时拆开壳体即可对内部动力组件进行清洁、润滑，不需要使用专用拆解工具，降低现场维护的难度。夹头前端设置了钻头深度限位的预留安装位，可根据钻孔深度需求加装限位挡圈，钻孔达到设定深度后挡圈会抵住作业面，避免钻孔过深损伤工件内部结构，适合对钻孔深度有明确要求的装配作业场景。整机的重心落在握把的中心位置，握持时不会出现头部下沉或者尾部上翘的问题，单手握持即可稳定控制钻孔位置，在仰钻、侧钻等特殊作业姿态下也能保持较好的操控性。气路接口处设置了密封槽，装入密封圈后可保证管路连接部位的气密性，长时间作业不会出现漏气导致的动力下降问题。夹头的锁紧机构采用钢珠卡紧结构，钻头装入后钢珠会卡入钻头柄部的锁紧平面，传递扭矩的同时可承受一定的轴向推力，钻孔进给时不会出现钻头后退的问题。机身外壳的表面做了防滑纹理处理，手上沾有少量油污时也能稳定握持，不会出现打滑脱手的情况。
