多层错位插接式绝缘固定接线座结构

项目分类:机械图纸 发布时间:2021-11-04 ID:367506
  • 多层错位插接式绝缘固定接线座结构
  • 多层错位插接式绝缘固定接线座结构

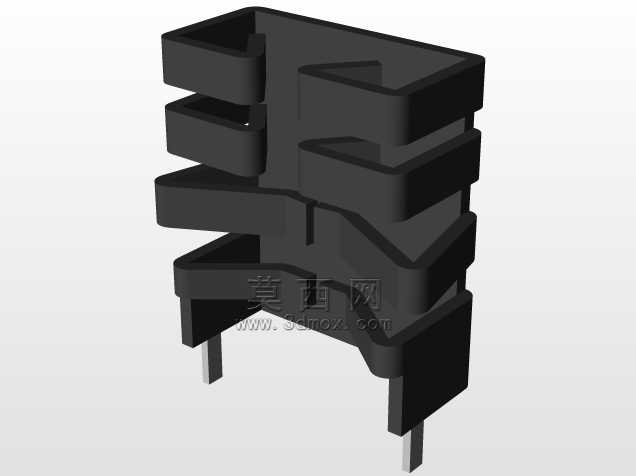

这款多层错位结构的绝缘固定件,主要应用在低压电控柜内部的线束分线、PCB板载接线端的引脚固定场景,日常在小型工控板、电源模块的接线工位上,这类部件承担着引脚绝缘隔离、线束卡位防拉扯的核心作用,避免多组接线引脚在设备运行震动过程中出现短接、松脱的问题。从实际使用场景来看,这类部件常被用在空间紧凑的板载接线区域,区别于传统的单排接线端子,它采用多层错位的卡位设计,每一层的插接槽都做了错位偏移处理,相邻层的接线引脚不会出现正对重叠的情况,既压缩了整体的安装占用空间,又能保证相邻引脚之间的爬电距离满足低压电气的绝缘要求,不需要额外增加绝缘隔片就能实现多组接线的独立隔离。设计过程中首先考虑的是安装边界的适配性,底部伸出的两个直插引脚是对应PCB板上标准2.54mm间距的插孔做的匹配,引脚长度刚好满足波峰焊的吃锡深度要求,插装后部件本体底部和PCB板面预留0.3mm的间隙,避免焊接过程中溢锡粘到绝缘本体上影响绝缘性能。整体外形的宽度控制在单排三位接线端子的尺寸范围内,高度方向通过四层错位槽的堆叠,把原本需要横向排布的四个接线位整合到纵向空间里,在板卡空间紧张的小型电源模块、信号采集板上,这种布局能节省近40%的横向安装空间,给周边的电容、芯片元件留出足够的排布位置。部件的每一层卡位槽都做了内收的倒扣结构,线束插入后靠倒扣的弹性形变卡紧线芯,不需要额外拧螺丝固定,装配的时候直接把剥好的线芯对准槽位推入就能完成卡接,相比螺丝锁紧的端子,装配效率能提升一倍以上,也不会出现螺丝松动导致的接线松脱问题。侧面的阶梯式凸起结构是为了适配自动化插装设备的吸嘴取料位做的设计,表面平整度满足真空吸嘴的吸附要求,在SMT流水线的自动插件工序里,吸嘴可以直接吸附部件顶部的平面完成精准取放,不需要额外定制异形吸嘴,能适配常规的SMT产线插件流程。绝缘本体的边角都做了R0.5的圆角处理,避免人工装配过程中锋利的边角划伤操作人员的手部,也不会在插装过程中刮伤周边线束的绝缘层。每一层插接槽的入口都做了15度的导向倒角,线束插入的时候即使有轻微的位置偏差,也能顺着倒角滑入卡位槽里,降低人工装配的对位难度,在批量装配的工位上能减少对位调整的时间。从受力角度来看,多层错位的结构让每一层的受力点都不在同一个垂直面上,当某一层的线束受到横向拉扯力的时候,力会顺着本体的加强筋分散到底部的两个插脚上,不会出现单层结构断裂的问题,本体内部在每层槽位的背面都做了隐性的加强筋,从外部看不到凸起的筋位,但整体的抗弯折强度比同尺寸的平直结构端子高30%左右,能承受日常运维过程中线束拉扯的外力,不会出现本体开裂的情况。在实际选型适配的时候,需要注意底部两个插脚的中心距要和PCB板上的预留孔位完全匹配,插装前要确认孔位的金属化层导通正常,焊接时的温度不要超过绝缘材料的耐温上限,避免本体受热变形导致卡位槽的尺寸出现偏差,影响接线的卡紧力。这类部件在日常的设备运维中也不需要额外的维护,卡接到位后只要没有人为的暴力拉扯,基本能实现和设备同寿命的使用周期,相比传统的螺丝端子,也不会出现因为设备运行震动导致螺丝松动、接触不良的问题,在震动幅度较大的车载电控设备、小型工业控制模块上的适配性更好。
