圆盘式可调电阻变阻器三维结构设计

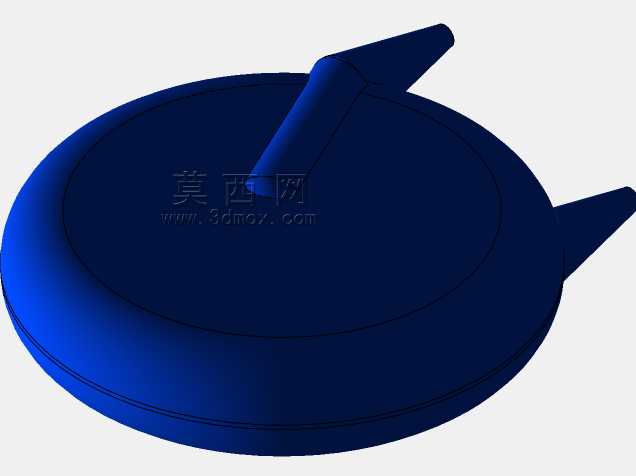

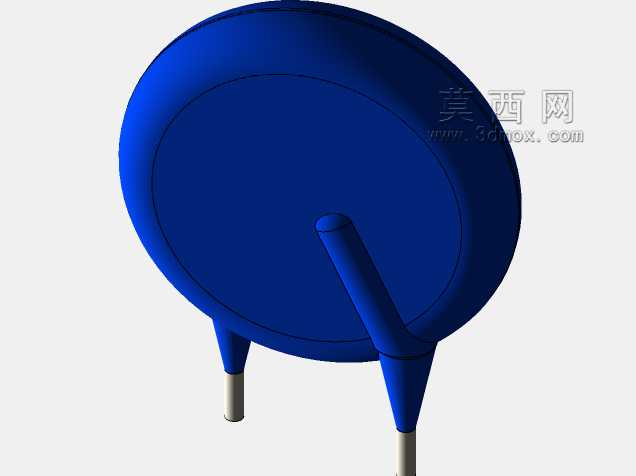

　　这款圆盘式变阻器的结构设计，核心围绕电路回路中的电流、电压调节需求展开，在教学实验台、小型电气控制柜、老式工业调速设备、实验测试工装里都能见到这类元件的身影，它的核心作用是通过改变接入回路的电阻丝长度，连续调整回路内的电阻值，进而实现对负载电流、端电压的线性调控，比如在物理教学实验中用来演示欧姆定律，在小型直流电机调速回路里限制电枢电流，在老式调光设备里调整负载功率，都是这类变阻器的典型应用场景。从结构设计逻辑来看，主体采用圆盘式封装结构，核心的电阻丝沿圆盘内侧的绝缘骨架均匀绕制，转轴从圆盘中心伸出，带动动触点沿电阻丝表面滑动，两个引脚从圆盘底部垂直引出，用来接入电路回路，调节手柄从圆盘侧方斜向伸出，方便操作人员手动转动调整阻值。

　　设计过程中首先考虑的是安装边界的适配性，底部两个引脚的中心距按照常规电子元件的PCB安装孔距标准设定，引脚末端做了镀锡处理，既可以直接插装在印刷电路板上通过波峰焊固定，也可以搭配接线端子实现导线压接，适配不同的安装场景。圆盘主体的外径控制在常规小型电子元件的安装尺寸范围内，不会占用过多的柜内安装空间，侧方伸出的调节手柄长度经过优化，既保证转动调节时有足够的力臂，操作时不需要施加过大的转动力矩，又不会因为手柄过长导致安装后与周边元件发生干涉，手柄表面做了防滑的纹理处理，即使操作人员戴薄劳保手套操作也能精准调整阻值。结构细节上，圆盘外壳采用绝缘工程塑料注塑成型，内壁设置有卡槽用来固定绕制电阻丝的陶瓷绝缘骨架，

　　陶瓷骨架的耐高温特性可以避免电阻丝长时间通电发热导致骨架变形，动触点采用弹性铜合金材质，靠自身的弹性压力始终贴合在电阻丝表面，保证转动调节过程中接触可靠，不会出现接触不良导致的阻值跳变、回路闪断问题。转轴与圆盘外壳的配合位置设置有耐磨轴套，既可以减少转动过程中的磨损，延长元件的使用寿命，又能起到限位作用，避免转轴径向晃动导致动触点偏移。在实际选型适配时，需要结合安装空间的预留尺寸确认圆盘的外径、引脚长度以及手柄的转动行程范围，这款结构的转动行程为270度左右，对应的阻值调节范围从0到额定最大值全程线性变化，没有调节死区，能够满足连续可调的使用需求。安装时需要注意两个引脚的接线极性，虽然变阻器本身没有极性区分，

　　但接入回路时要确认动触点引脚与固定端引脚的接线逻辑，避免接错导致调节方向与预期相反。外壳的绝缘性能满足低压电气设备的安全要求，正常使用时不会出现外壳带电的安全隐患，底部引脚与外壳的结合位置做了密封处理，能够阻挡少量灰尘进入壳体内部，适配普通工业车间、实验室的常规使用环境，不需要额外做防尘防护结构。设计建模过程中，对各个配合面的公差做了合理设定，转轴与轴套的配合采用间隙配合，保证转动顺畅无卡滞，动触点与电阻丝的接触压力经过反复校核，既不会因为压力过大导致转动阻力过大、电阻丝磨损加快，也不会因为压力过小导致接触电阻过大、调节时出现电信号波动。外壳的壁厚均匀，避免注塑成型时出现缩痕、变形问题，保证内部骨架的安装定位精度，让动触点的转动轨迹始终与电阻丝的绕制轨迹重合，不会出现偏磨、脱接的问题。
