探空火箭用同温层飞行数据采集记录模块

　　这款同温层飞行数据记录模块，是面向小型探空火箭、高空气球等临近空间探测载体开发的机载采集存储单元，核心作用是在载体从地面升空穿越对流层、进入同温层的全飞行剖面内，持续完成多维度飞行参数的实时采集与本地存储，待载体回收后可直接导出完整飞行数据，用于飞行轨迹复盘、气动性能验证、载荷工况分析等探测任务。从实际应用场景来看，这类记录模块多搭载于业余探空火箭、高校航天类竞赛参赛载荷、小型气象探测气球等平台，这类平台普遍存在机载空间紧张、供电余量有限、飞行过程振动冲击大、同温层环境温度极低的特点，因此模块的设计全程围绕紧凑化、低功耗、高抗振、宽温适配几个核心方向展开。

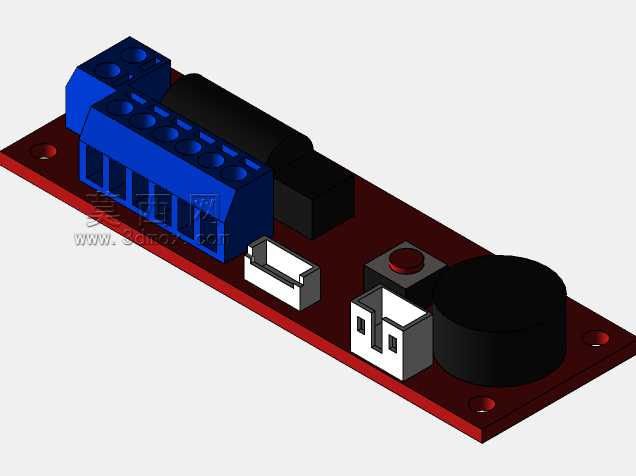

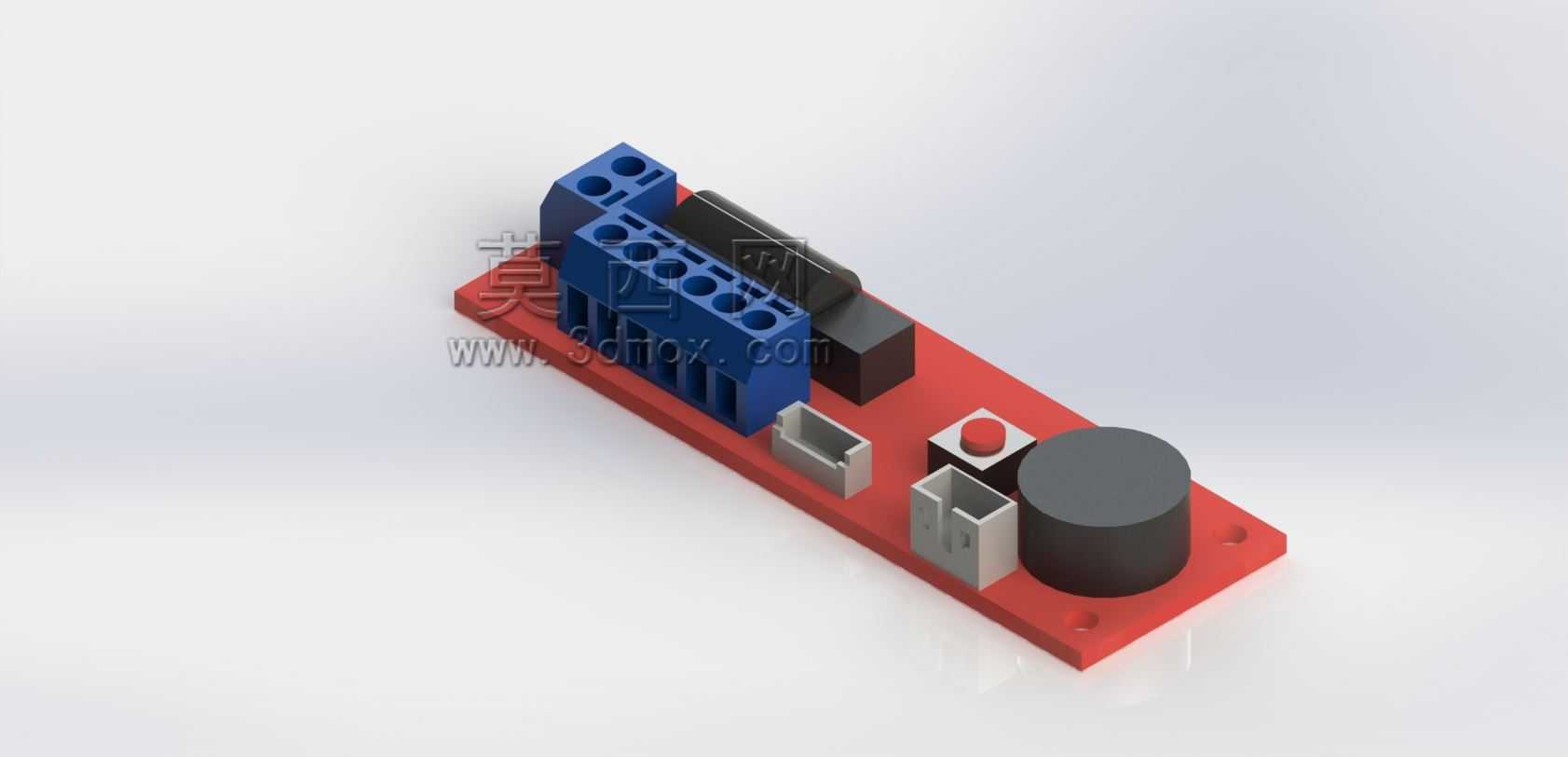

　　从结构布局来看，模块采用一体化红色FR-4印制板作为安装基底，基底边缘预留两个对称的通孔安装位，可通过M2规格的尼龙螺丝或铜柱直接固定在载荷舱的安装支架上，整体安装边界控制在长65mm、宽20mm、最大高度18mm的范围内，不会占用过多载荷舱内的宝贵空间，适配多数小型探空载荷的舱内尺寸限制。基底上的元器件按照功能分区排布，左侧蓝色的插拔式接线端子为外部信号与供电接入端，采用5.08mm间距的螺钉压接式端子，可直接对接外部的气压高度传感器、温度传感器、电池电压采样线，无需额外焊接转接，现场装配与接线效率更高，端子旁预留的定位凸台可避免接线后拉扯导致的焊盘脱落问题，适配发射阶段的强振动工况。

　　模块中部靠后位置设置了黑色的存储单元屏蔽罩，内部集成了Flash存储芯片与主控电路，屏蔽罩采用0.2mm厚的镀锡钢板冲压成型，通过回流焊直接固定在PCB表面，既可以隔绝同温层环境下的宇宙射线干扰，避免存储数据出现位错误，也能在低温环境下减少芯片热量散失，保证存储芯片在-40℃的同温层低温环境下仍能正常完成数据写入。屏蔽罩前方依次排布了灰色的程序下载接口、红色的状态指示按键与黑色的圆柱形蜂鸣器，其中下载接口采用1.25mm间距的卧式针座，可在地面调试阶段直接连接上位机完成采样参数配置、采样率校准，无需拆解模块外壳；红色按键为采样启动触发键，发射前按下即可启动记录流程，按键旁的红色指示灯可通过不同闪烁频率提示当前工作状态，避免地面准备阶段出现误触发或未启动的问题；蜂鸣器则用于回收阶段的声响定位，当模块落地后检测到连续30秒无高度变化，即触发间歇蜂鸣，帮助地面搜寻人员快速定位载荷落点，尤其适配灌木、草地等视线受阻的回收场景。

　　功能设计上，模块固定设置每秒20次的采样速率，可同步采集气压换算高度、环境温度、电池供电电压三类核心参数，采样数据直接写入本地Flash存储单元，无需依赖无线数传链路，避免了同温层环境下无线信号传输不稳定导致的数据丢失问题，存储容量可支持最长2小时的连续飞行记录，完全覆盖小型探空火箭从发射到落地的全飞行时长需求。电路设计上采用宽电压输入方案，可直接适配3.7V到12V的机载锂电池供电，自身待机功耗控制在5mA以内，记录状态下工作电流不超过30mA，不会给机载供电系统带来额外负担，所有外接接口均设置了TVS防护管，可抵御发射阶段发动机点火产生的瞬时脉冲干扰，避免电路出现闩锁或损坏。

　　从建模细节来看，整个模块的三维建模完全按照实际元器件的真实尺寸搭建，接线端子的插拔槽位、屏蔽罩的冲压圆角、按键的键帽高度、蜂鸣器的出声孔位都做了1:1还原，安装孔的位置精度控制在0.1mm以内，可直接导入载荷舱的整体装配模型中做干涉检查，提前验证接线空间、安装间隙是否满足要求，避免实际装配阶段出现元器件与舱壁干涉、接线弯折半径不足等问题。对于从事探空载荷设计、航电模块集成的结构工程师而言，这类精准的三维模型可直接用于载荷舱的布局优化，根据模块的实际外形尺寸调整安装支架的位置、走线槽的走向，大幅缩短地面调试与装配的周期，也能提前模拟发射阶段的振动工况下，模块上各个元器件的受力情况，对安装薄弱位置做针对性的加强处理。
