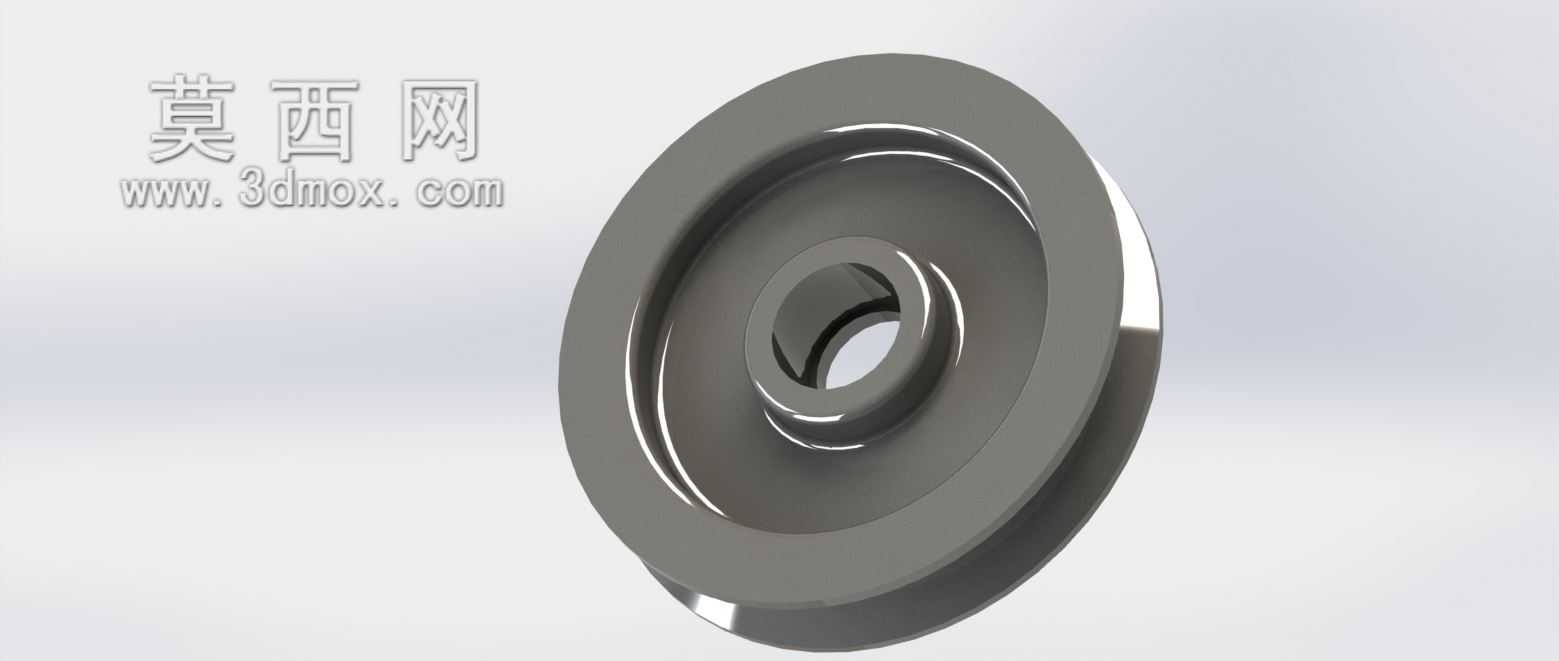

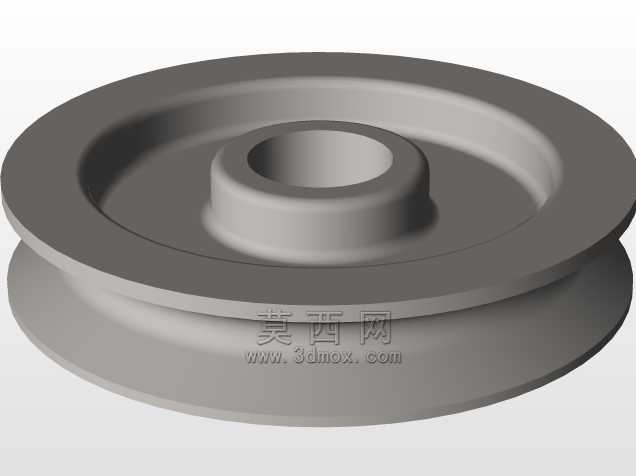

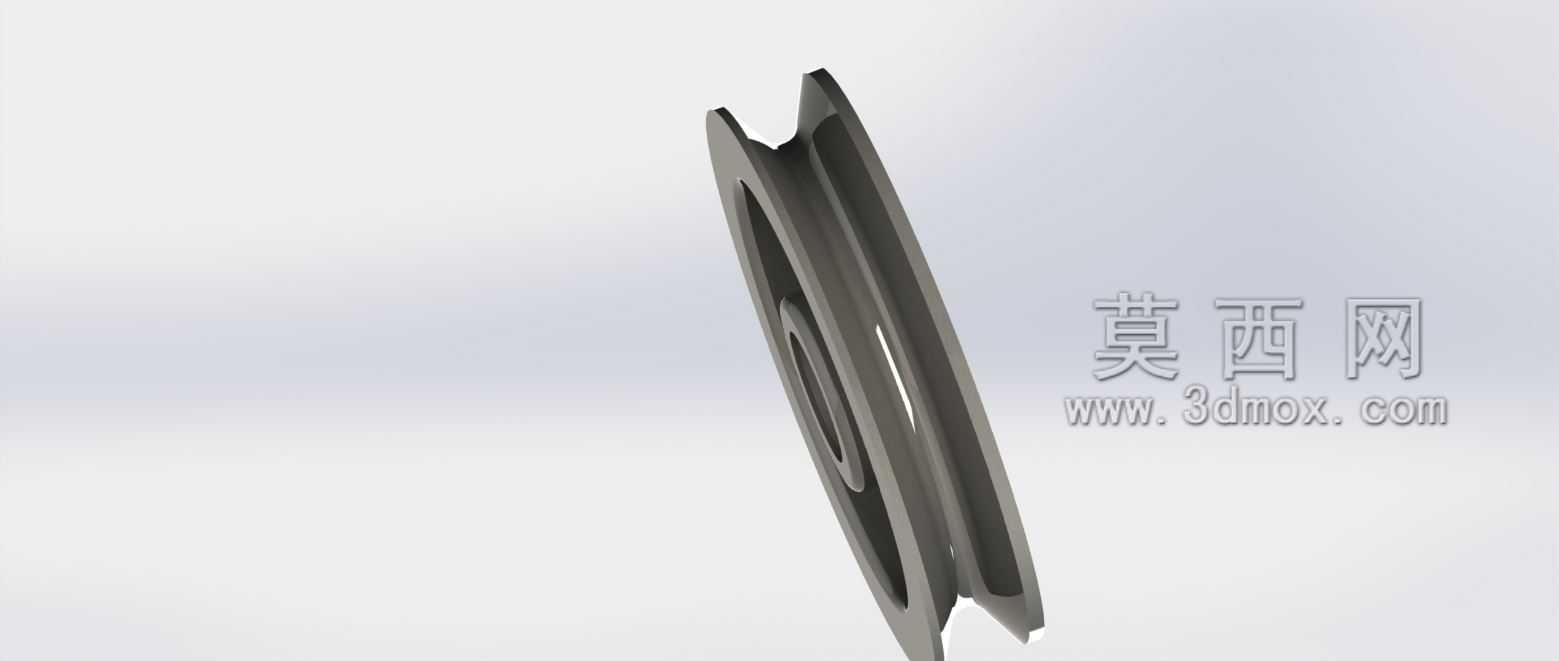

曲面流线型回转类机械构件结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:367533
  • 曲面流线型回转类机械构件结构设计
  • 曲面流线型回转类机械构件结构设计
  • 曲面流线型回转类机械构件结构设计
  • 曲面流线型回转类机械构件结构设计

  在流体输送、动力传动以及各类需要低阻回转运动的机械系统中,这类曲面流线型回转构件的应用场景十分广泛,小到通风管路的导流端头、泵阀内部的过流部件,大到涡轮机械的导流轮缘、旋转设备的密封端盖,都能看到这类结构的身影。从实际使用的角度出发,这类构件的核心作用是降低介质流经构件表面时的阻力损失,减少紊流、涡旋的产生,同时在回转运动过程中保证自身的动平衡稳定性,避免因结构突变带来的应力集中或者运行振动问题。

  设计这类构件的时候,首先要考虑的是过流面的曲率连续性,不能出现曲率突变的折角,否则介质在折角位置会形成局部低压区,长期运行不仅会增加能耗,还可能引发气蚀问题,缩短构件的使用寿命。建模过程中需要优先保证曲面的G2连续,也就是曲率连续,从中心通孔位置向外延伸的曲面段,曲率变化要遵循流体流动的迹线规律,中心区域的曲率半径较小,向外逐渐平滑过渡到外缘的大曲率弧面,让介质能够顺着曲面平稳改变流向,不会出现流动分离的情况。

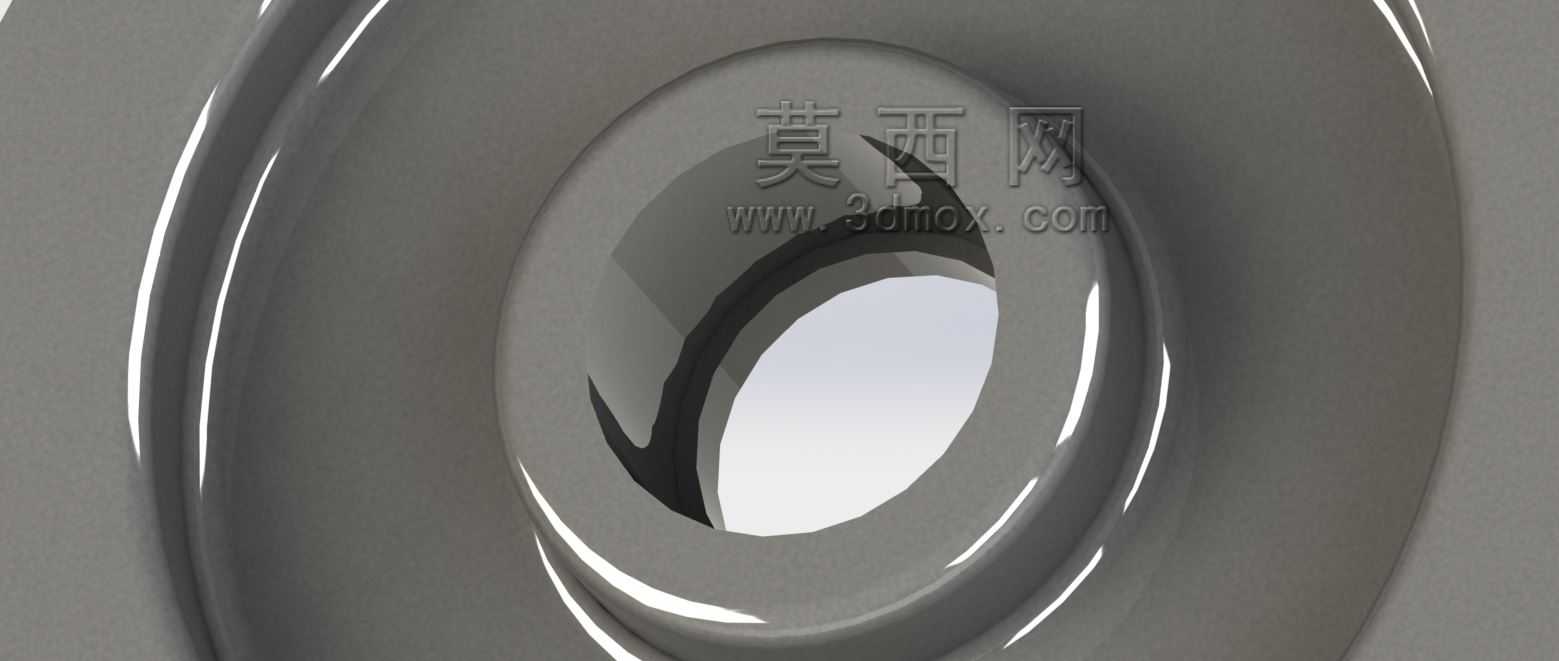

  从安装边界来看,这类构件的中心通孔是核心的安装定位基准,通孔的圆柱面需要保证足够的形位公差,圆度、圆柱度误差要控制在装配允许的范围内,和配套的转轴或者管路接头配合的时候,既要保证同轴度,避免安装后出现偏心,导致回转过程中产生不平衡量,也要考虑密封件的安装空间,通孔边缘的倒角不能过大,否则会挤压密封件导致密封失效,也不能过小,避免装配时刮伤密封件的唇边。构件外缘的直径尺寸需要和安装腔体的内径预留合理的配合间隙,间隙过小会导致装配困难,运行过程中受热膨胀后可能出现卡滞,间隙过大则会导致介质从间隙处泄漏,降低整个系统的工作效率。

  结构强度方面,这类曲面构件的壁厚设计需要兼顾刚度和重量要求,壁厚过薄会导致构件在介质压力或者回转离心力的作用下产生变形,破坏曲面的精度,壁厚过厚则会增加构件的整体重量,提高回转时的转动惯量,增加驱动端的负载。在曲面和中心通孔的衔接位置,需要做平滑的圆角过渡,分散应力集中,避免设备启停或者负载突变时,在衔接位置产生疲劳裂纹。如果是用于有腐蚀介质的工况,曲面的表面粗糙度也有明确要求,过高的粗糙度会增加介质流动的摩擦阻力,也容易残留介质杂质,加剧腐蚀,因此加工时需要保证过流面的光洁度,减少杂质附着的可能。

  实际选型应用的时候,需要结合配套设备的运行参数匹配构件的尺寸参数,如果是用于高速回转的场景,还要对构件做动平衡校验,在曲面的非过流侧预留平衡调整的工艺位置,方便后续根据动平衡测试结果去除多余材料或者添加配重,保证构件在额定转速下运行平稳,不会因为不平衡量带来的振动影响整个轴系的轴承寿命。如果是用于静态的管路导流场景,则需要重点关注构件和管路连接位置的密封结构设计,在构件的端面预留密封槽的安装位置,保证密封件安装后不会被介质压力冲脱,同时曲面的导流方向要和管路内介质的流向匹配,避免反向安装导致阻力不降反升。

  从建模逻辑上来说,这类构件不能用简单的拉伸或者旋转命令一次性生成,需要先绘制中心基准轴,再根据流体仿真得到的最优曲率线构建骨架曲线,通过边界混合或者曲面放样的方式生成主体曲面,之后再对曲面进行加厚处理,最后处理安装孔、倒角、过渡圆角等细节特征。建模过程中要注意特征的参数化关联,方便后续根据不同的工况参数调整曲面的曲率、通孔直径、外缘尺寸等参数,不需要重新构建整个模型,提高设计迭代的效率。同时要注意曲面的法向方向统一,避免后续加厚或者生成工程图的时候出现特征失败的问题,对于曲面衔接的位置要做曲率检查,确保没有收敛或者褶皱的曲面区域,否则后续加工或者3D打印的时候会出现结构缺陷。
