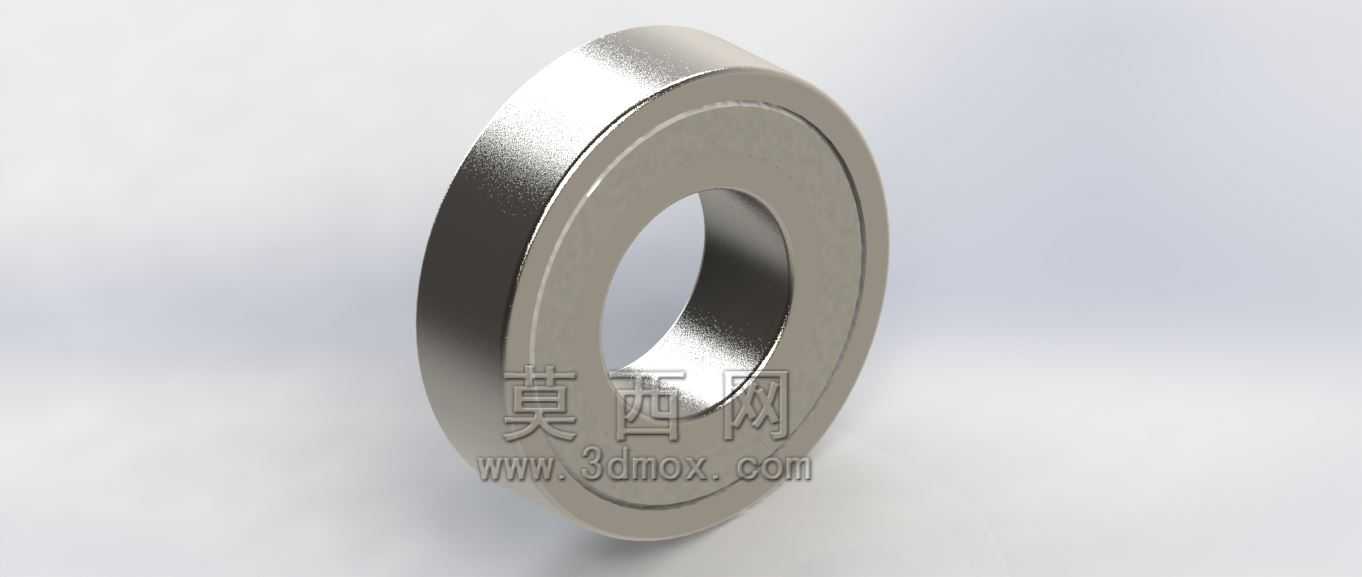

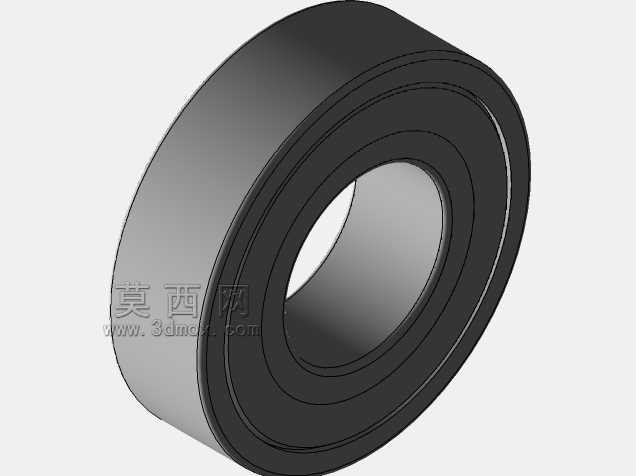

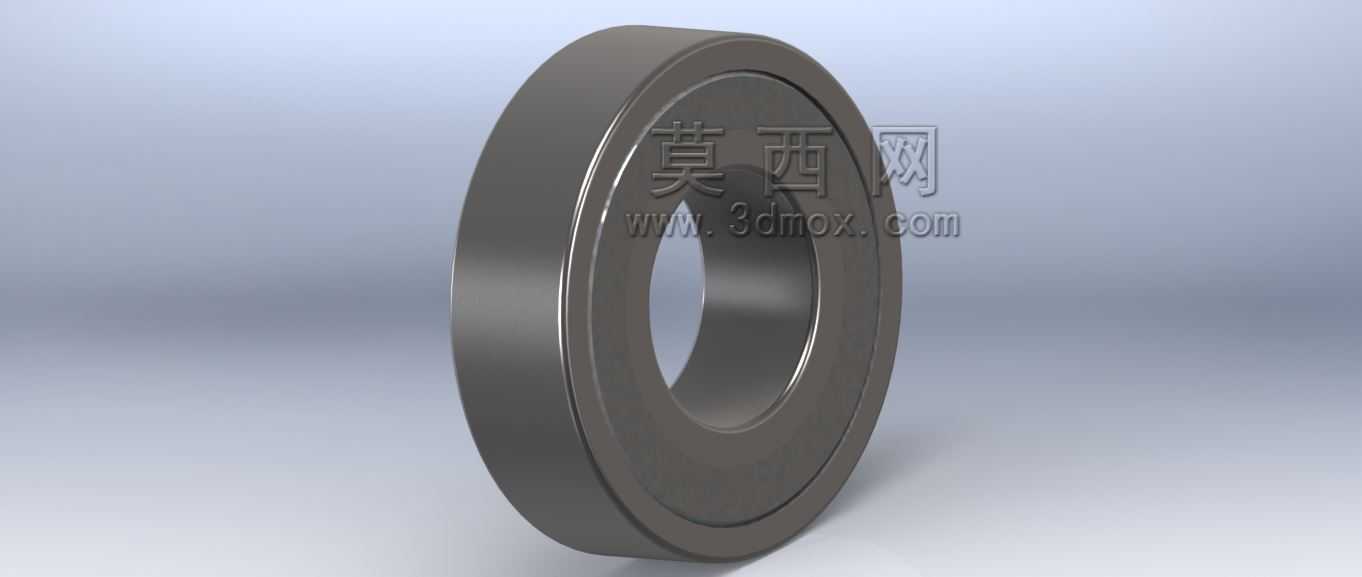

工业标准深沟球轴承三维结构设计

　　在各类旋转传动机构中，这类标准球轴承是应用覆盖范围最广的支撑部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到中小型动力设备的传动系统，几乎所有存在连续旋转运动的机械结构里，都能见到这类零件的身影。它的核心作用是承接旋转轴系的径向载荷，同时可承受一定比例的轴向载荷，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低动力传递过程中的摩擦损耗，减少支撑部位的发热与磨损，延长整套设备的连续运行周期。

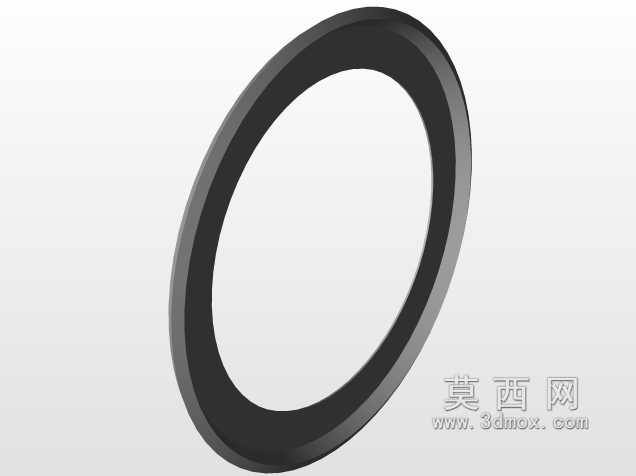

　　从结构设计逻辑来看，这类轴承采用最经典的深沟滚道构型，内圈与轴颈采用过盈配合实现周向与轴向定位，外圈与安装座孔采用过渡或间隙配合，方便装配过程中的公差补偿，内外圈之间的环形滚道曲率与滚动体曲率做了匹配优化，保证滚动体在滚道内运转时接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。两侧的密封挡边结构，一方面可以阻挡外部环境中的粉尘、切削液、杂质进入轴承内部滚道区域，另一方面可以锁住内部填充的润滑脂，避免润滑介质在高速运转过程中甩出，延长轴承的维护周期，减少日常运维的工作量。

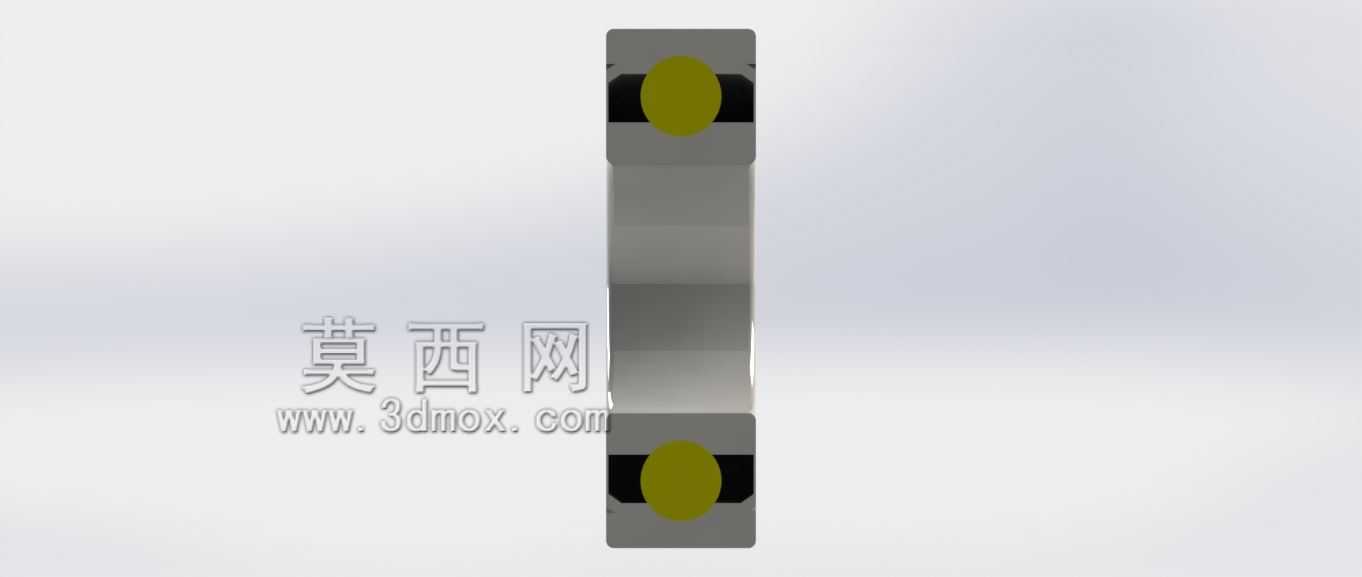

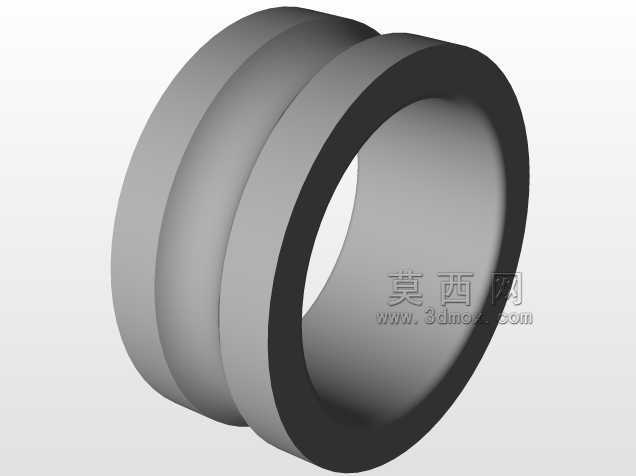

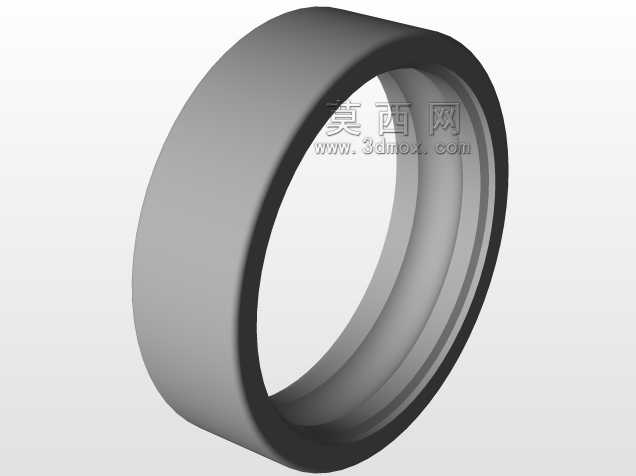

　　做三维建模过程中，需要严格卡准安装边界尺寸：内圈的内径尺寸直接对应适配轴颈的公称直径，建模时要预留出配合公差的标注基准位，内圈的宽度尺寸要和轴上的定位台阶高度匹配，避免装配后出现轴向窜动；外圈的外径尺寸对应安装座的孔位公称尺寸，外圈的倒角尺寸要和座孔的导入倒角对齐，方便压装过程中顺利导入，不会出现卡滞、刮伤配合面的问题。滚动体的直径、数量与滚道的曲率半径是核心设计参数，建模时要保证滚动体与内外滚道的接触角符合标准件的设计规范，保持架的兜孔间隙要控制在合理范围，既不能间隙过大导致滚动体运转时晃动产生噪音，也不能间隙过小卡滞滚动体，导致运转阻力上升。

　　在实际设备选型匹配时，需要结合轴系的实际运转转速、载荷大小、工况环境来确定具体的参数：如果是高速轻载的工况，比如小型伺服电机的输出端，会选用精度等级更高、游隙更小的同构型轴承，保证轴系的旋转精度，降低运转振动；如果是中低速重载的工况，比如输送线的从动辊支撑，会选用游隙稍大、密封结构更可靠的构型，适应现场多粉尘、可能存在淋水的复杂环境。装配过程中要注意，不能直接通过敲击滚动体传递压装力，压装力要均匀作用在对应配合的套圈端面上，避免滚道被压伤导致轴承早期失效。日常运维过程中，要按照运行周期检查密封件的完好性，及时补充适配牌号的润滑脂，避免干磨导致的轴承抱死、轴系卡滞等故障。这类标准件的三维模型在做整机设计时，可以直接调用嵌入装配体，快速完成轴系支撑结构的布局，减少重复建模的工作量，同时能在装配校验阶段提前检查安装位的干涉问题，验证轴肩高度、座孔挡边尺寸是否符合安装要求，避免后续加工装配阶段出现尺寸不匹配的问题。
