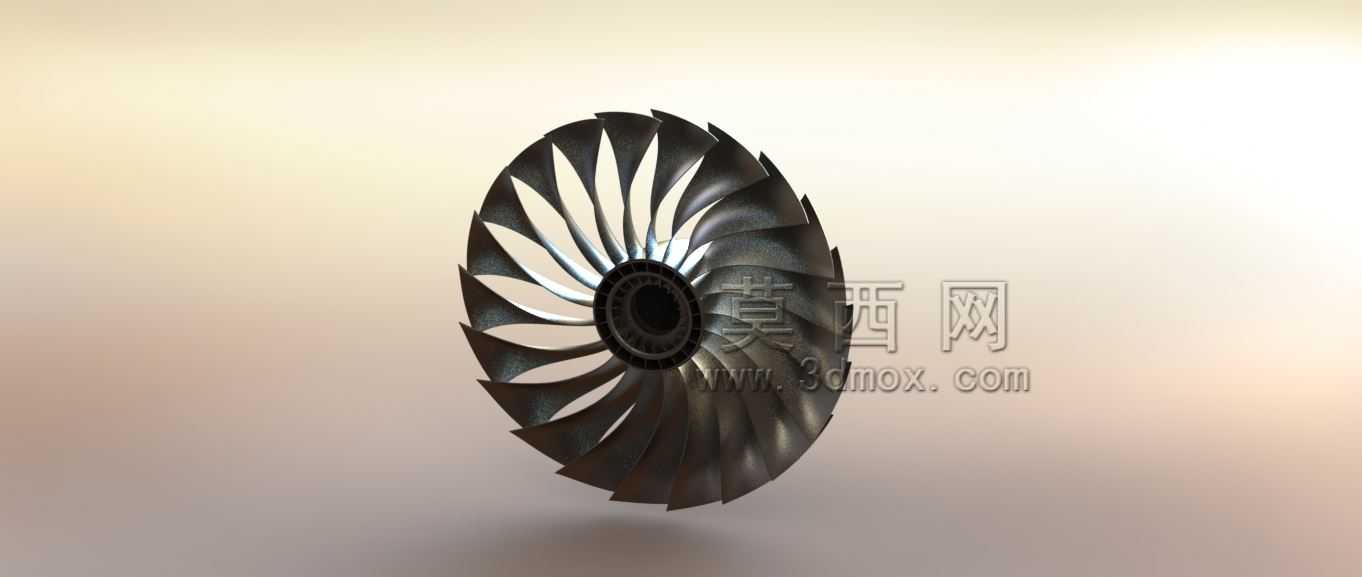

在航空推进系统、小型燃气轮机、地面涡轮试验台架的设计开发环节,涡轮螺旋桨作为核心做功部件,其结构合理性直接决定整套动力装置的能量转换效率与运行稳定性。本次设计的喷气涡轮螺旋桨完全参照实际工程应用的真实尺寸比例构建,所有叶片型线、轮毂连接结构、叶尖间隙预留均匹配实际装机的边界要求,可直接用于原理验证、结构校核、教学演示等多种场景。

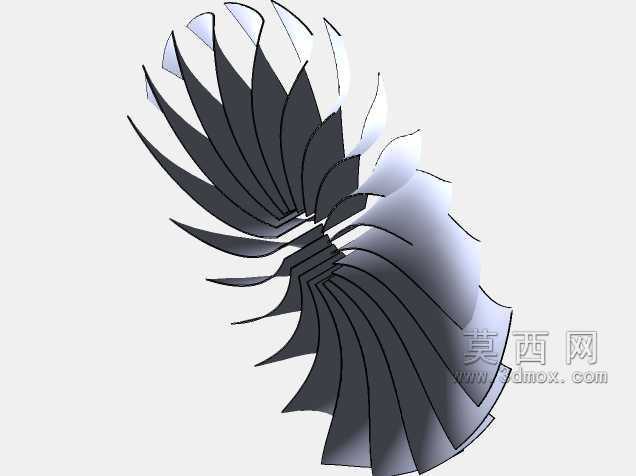

从实际应用场景来看,这类带真实尺寸的涡轮结构,既可以作为小型涡桨发动机的核心转子部件,适配轻型通航飞机、无人机的动力输出需求,也可经过参数调整后用于地面分布式能源系统的燃气轮机膨胀端,甚至在部分高速离心风机、涡轮增压器的衍生设计中,也能作为核心结构参考。不同于简化的概念演示模型,该结构在设计阶段就充分考虑了实际运行中的载荷传递路径:每一片叶片的叶根与轮毂的连接部位,都做了圆弧过渡处理,避免高速旋转时应力集中导致的叶片断裂风险,叶身的扭角从根部到叶尖遵循等环量设计原则,保证气流在整个叶高范围内都能顺畅做功,减少流动损失。
设计过程中没有刻意做艺术化的夸张变形,所有外形尺寸都严格遵循航空涡轮部件的常规设计规范:轮毂的内径预留了标准的传动轴安装位,可匹配常用的渐开线花键连接结构,安装边的螺栓孔位置也符合通用的转子连接标准,不需要额外做结构修改就能适配常规的涡轮试验台架安装接口。叶片的数量经过气动效率与结构强度的权衡,既保证了足够的通流面积满足功率输出要求,也避免了叶片过密导致的流道堵塞、加工难度上升问题。叶尖的轮廓线做了细微的切尖处理,对应实际运行中与机匣之间的间隙预留,防止高速旋转状态下叶尖与机匣发生碰磨,同时也能降低叶尖泄漏流带来的效率损失。
从结构功能特性来看,该涡轮螺旋桨为整体式铣削结构的设计基准,轮毂与叶片为一体化结构,避免了装配式叶片存在的连接松动、定位误差问题,适合采用五轴联动加工中心直接进行原型试制。叶片的型面从压力面到吸力面的曲率变化平滑,没有突变的折角,既符合气动设计中气流附面层不发生分离的要求,也能降低后续加工过程中的刀具路径规划难度,减少精加工环节的刀轨转折,提升表面加工质量。轮毂的前后端面都设计了定位止口,可与前端的压气机转子、后端的传动轴实现精准同轴定位,保证整套转子系统的动平衡精度,降低高速运行时的振动幅值。

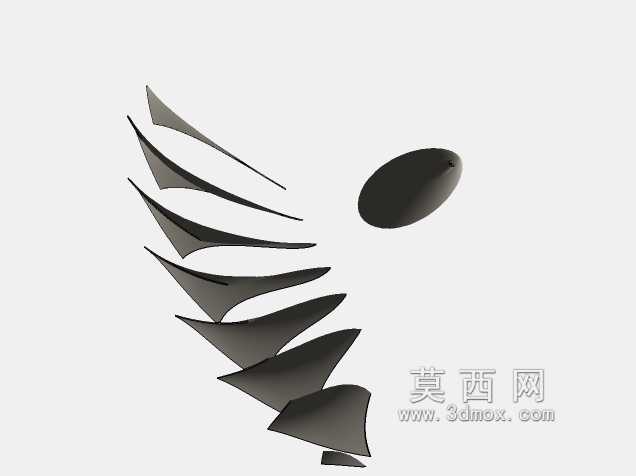

在设计思路上,整个结构没有追求极端的性能参数,而是偏向工程实用性:叶片的厚度从根部到叶尖逐渐减薄,根部厚度满足离心载荷下的强度要求,叶尖厚度兼顾气动效率与加工可行性,不会因为厚度过薄导致加工过程中出现振颤、变形问题。流道的型线从进气侧到排气侧保持平缓的收敛趋势,引导高温高压燃气顺畅流过叶栅通道,将燃气的内能与压力能高效转化为转子旋转的机械能。对于结构设计从业者来说,该模型可作为涡轮类转子部件的结构参考,理解叶身扭角分布、叶根连接、安装定位的常规设计逻辑;对于设备选型人员来说,可通过该模型直观了解涡轮螺旋桨的结构组成,评估不同尺寸规格涡轮部件的安装空间需求;对于三维建模从业者来说,该模型的曲面构建逻辑、实体特征组织方式,也能作为复杂叶轮类零件建模的参考案例,掌握叶片型面、轮毂、安装结构的协同建模方法。

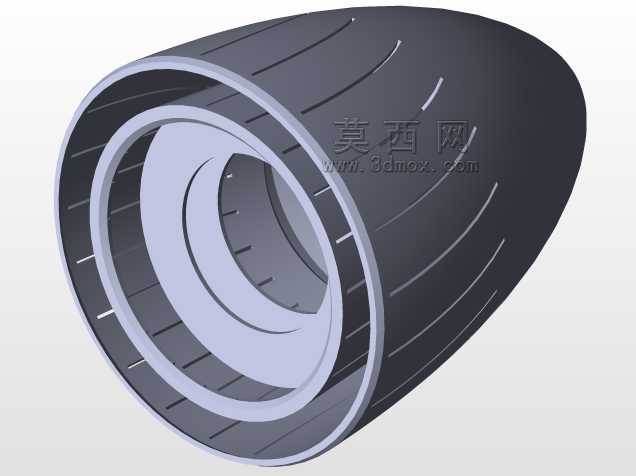

需要明确的是,该结构的尺寸边界完全匹配常规小型涡桨动力的转子舱安装空间,最大外径对应的机匣内径预留了合理的间隙值,轴向长度也适配常规的转子支承跨距要求,不需要对周边的支承结构、机匣结构做大幅修改就能完成适配。叶片表面没有多余的装饰性特征,所有结构细节都服务于实际功能需求,包括叶根处的圆角、轮毂表面的退刀槽、安装边上的倒角,都是实际加工与装配环节必须的工艺结构,不存在为了视觉效果添加的无效特征。
