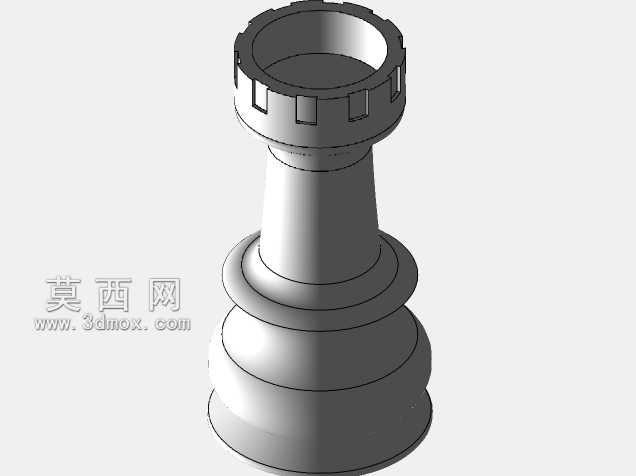

国际象棋城堡棋子立体结构设计

　　这款城堡棋子的结构设计，最初是围绕桌面棋类产品的量产适配需求展开的，在做结构拆解之前，先梳理了它的实际应用场景：除了常规国际象棋对弈的使用场景，这类标准化棋子也常作为文创摆件、桌面装饰、教学演示道具使用，不同场景对零件的结构强度、摆放稳定性、表面处理适配性都有不同要求，设计阶段需要兼顾多场景的使用边界。从功能特性来看，棋子整体采用回转体为基础结构，底部做了三层递进式的扩径设计，最下端的接触面直径最大，向上逐层收窄过渡到中部的柱身段，这种结构首先保证了摆放时的重心落在底座中心范围内，即使棋盘表面有轻微倾斜，或者日常拿取放置时产生小幅碰撞，也不会轻易倾倒，满足日常对弈时频繁移动摆放的使用需求。顶部的城堡造型段，没有采用尖锐的棱角设计，

　　而是在城垛的边缘做了微小的圆角过渡，一方面是避免注塑或者3D打印量产时出现应力集中导致的边角开裂，另一方面也能减少日常使用中边角磕碰掉漆、崩缺的概率，延长零件的使用寿命。设计思路上，整体没有采用复杂的分体装配结构，全部为一体化回转加局部特征切削的结构，这种设计首先是适配绝大多数的加工工艺：不管是采用注塑量产、数控铣削加工，还是FDM、光固化3D打印制作，都不需要额外设计支撑结构或者装配卡扣，中部的柱身段做了微锥度设计，开模生产时可以顺利脱模，不需要额外做拔模斜度的二次调整，大幅降低了生产环节的工艺复杂度。外形尺寸的边界设定上，整体高度控制在常规国际象棋棋子的标准尺寸区间内，底座直径与高度的比例严格遵循棋类产品的通用规范，

　　保证和同系列的王、后、骑士、兵等棋子摆放在一起时比例协调，不会出现尺寸突兀的问题；顶部城堡段的内径和外径差值控制在合理范围，既保证了城垛特征的辨识度，又不会因为壁厚过薄导致加工时出现透壁、变形的问题，中部柱身的壁厚和底座、顶部段保持一致，整个零件的壁厚均匀，不管是注塑时的熔料流动，还是3D打印时的层间粘结，都不会因为壁厚突变产生缩痕、填充不足或者层间断裂的问题。安装边界方面，因为棋子为独立放置的零件，不需要额外的固定安装结构，底部接触面做了超浅的内凹设计，既可以在底部粘贴绒布垫减少和棋盘表面的摩擦划伤，也能保证放置时和棋盘表面充分接触，不会因为底面微小的翘曲导致摆放不稳；顶部的城垛特征深度控制在2mm以内，不会因为凹槽过深积累灰尘，

　　日常清洁时只需要简单擦拭即可，不需要额外清理缝隙内的污渍。在结构细节的处理上，底座和柱身的过渡段、柱身和顶部城堡段的过渡段都采用了圆弧过渡，没有直角衔接的结构，避免了应力集中的问题，即使棋子从桌面高度意外跌落，圆弧过渡的结构也能分散冲击力，不会出现衔接处断裂的情况。针对教学演示场景的使用需求，整个棋子的外表面没有复杂的凹凸纹理，方便在表面印刷标识、符号或者做不同的表面上色处理，适配不同主题的定制化棋类产品生产需求；针对文创摆件的使用场景，整体结构的重心偏低，即使搭配透明展示盒摆放，也不会因为轻微的震动出现移位倾倒的问题，不需要额外做固定粘接。从建模逻辑来看，整个零件以旋转凸台为基础特征，顶部的城垛采用圆周阵列的拉伸切除完成，所有特征的草图都做了全约束，没有悬空的几何元素，修改尺寸时可以直接调整基础旋转草图的参数，快速生成不同尺寸规格的棋子模型，适配不同尺寸规格的棋盘产品，不需要重新搭建特征结构，大幅提升了衍生设计的效率。
